－43－
6-3. 搬送带张力的调整
通常不需要调整搬送带的张力。
但因某种原因造成搬送带伸长时，为了加大搬送带的张力，作为应急措施请使用附带的张
力导轮。
在搬送带异常伸长时，需要进行更换。
(1) 安装搬送带的方法
程序
(a) 用十字螺丝刀拧松装置后侧导轮座的固定螺丝（2 个），请依次移动各导轮座上侧的
导轮。
(b) 搬送带张力的基准，是使固定螺丝位于导轮座长孔的中央位置。如果按照上述进行
调整，搬送带仍接触到框架时，请继续增加搬送带的张力，使搬送带离开框架。
(c) 完成张力调整之后，请用导轮座固定螺丝（2 个）进行固定。

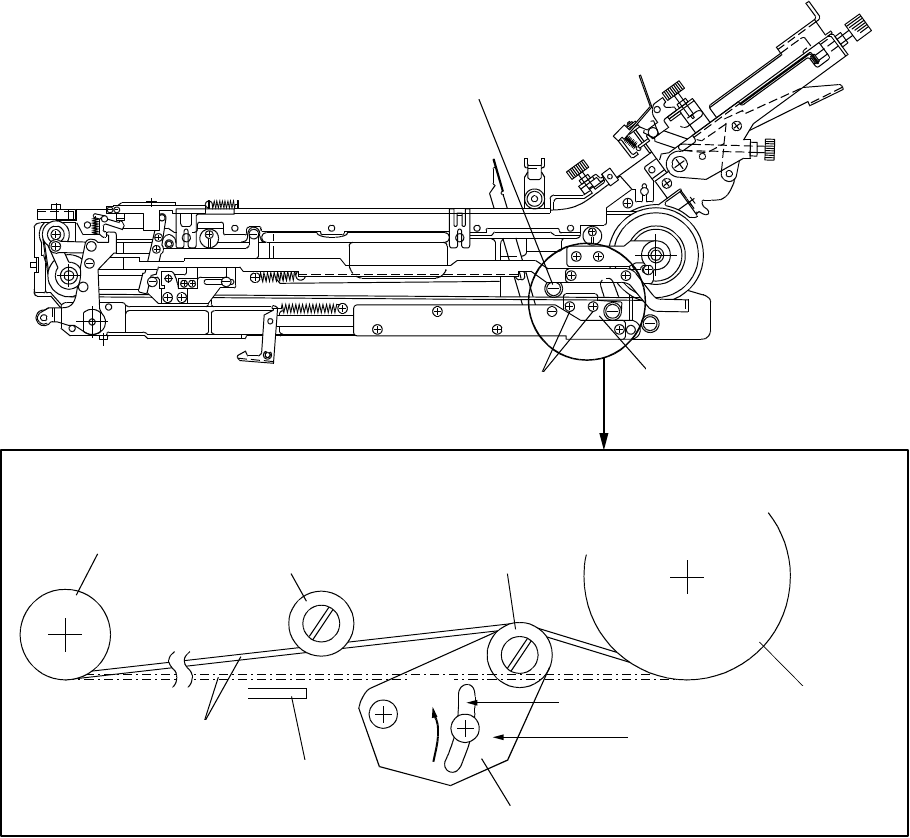

图 6-3-1
プーリF
プーリR
アイドラ
移動
搬送丸ベルト
フレーム
アイドラベース
長穴
長穴中央に
止めねじを設定する
固定アイドラ
固定アイドラ
アイドラベース
止めねじ
アイドラベース
アイドラベース止めねじ部拡大図
固定导轮
导轮座
导轮座固定螺丝
导轮座固定螺丝部扩大图
固定导轮
导轮
滚轮 F
滚轮 R
长孔
导轮座
框架
搬送环带
在长孔中央设定固定
螺丝
移动
－44－
7. 日常点検
7-1. 清扫位置
（1）元件止动器的清扫
请每个月一次，用沾取少量酒精的布擦拭搬送环带及料管接收部的元件止动器。
图 7-1-1
（2）请确认元件通道上没有异物等。
请确认通道上没有沾污、焊锡、元件管脚等异物。
素子ストッパ
汚れを拭き取る
拡大図
スティック受部
プーリR
搬送丸ベルト
手でプーリRを
回しながら
汚れを拭き取る
側面図
＊通路に異物がないこと
料管接收部
用手一边旋转滚轮
R，一边擦去沾污
滚轮 R
搬送环带
扩大图
元件止动器
擦去沾污
*通路内无异物
侧面图
－45－
8. 加油位置
加油位置及加油频度如下表所示。
No. 项目 3 个月 6 个月 使用油
1 振动环及振动环凸轮部 〇 ALBANIA 黄油 2
（昭和壳牌石油）
2 活塞部 〇 ALBANIA 黄油 2
（昭和壳牌石油）
3 遮挡器管脚长孔部 〇 ALBANIA 黄油 2
（昭和壳牌石油）
极少量
4 挠钩部 〇 ALBANIA 黄油 2
（昭和壳牌石油）
5 碰撞推杆部 〇 ALBANIA 黄油 2
（昭和壳牌石油）
6 遮挡器推杆部 〇 ALBANIA 黄油 2
（昭和壳牌石油）
7 料管接收调整轴部 〇 少量
NEW DEFLEX
油 No.2
8 铰接螺杆部 〇 ALBANIA 黄油 2
（昭和壳牌石油）
注意
・
请注意如果搬送带上附着了油渍等，可能会沾在元件上，所以请注意避免
搬送带上附着油渍。
揺動リンクカム部拡大図プランジャ部拡大図
グリス塗布面
揺動
リンク
揺動リンクカム
プランジャ受台
プランジャシャフト
軸部に
グリス
塗布
押す
＜上から見る＞ 上面拡大図
俯视扩大图<从上面俯视>
活塞部扩大图
摇动环凸轮扩大图
活塞承受台
按压
在轴部
涂抹黄
油
活塞轴
摇动环凸轮
摇动环
黄油涂抹面
