－7－
3. 开箱与装置的使用方法
3-1. 开箱程序

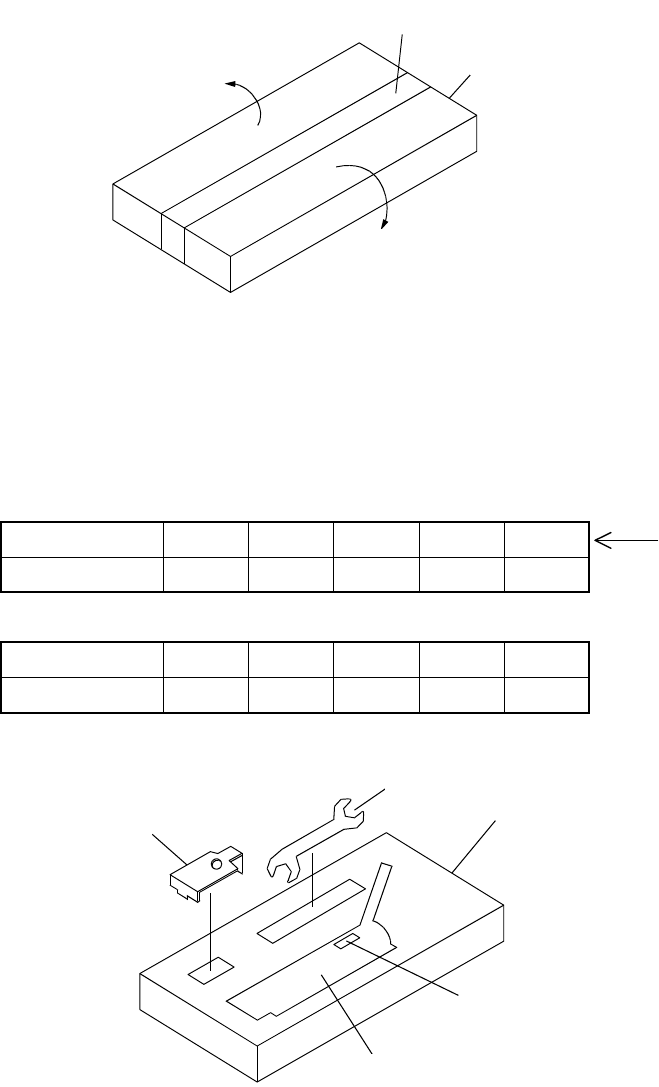

(1) 请撕下箱体上的胶带，打开箱子。
图 3-1-1. 外装箱斜视图
(2) 请确认在固定垫内装有装置主体与搬送罩高度量规，以及双头扳子。接下来，将装置上
包裹的塑料膜打开，请参照下述表格，对照装置的机种型牌内容，确认是否为所希望的
机种（导轨宽度）。
SFN
机种（型牌表示） SFN0 SFN1 SFN2 SFN3 SFN4
导轨宽度（mm） 6.9 7.2 9.2 11.2 13
SFW
机种（型牌表示） SFW1 SFW2 SFW3 SFW4 SFW5
导轨宽度（mm） 15 18.2 20.8 26 31.2
图 3-1-2. 固定垫斜视图
(3) 请取出搬送罩高度量规和双头扳子。
開く
開く
テープ
外装ケース
型牌表示
搬送カバー
高さゲージ
固定パット
両口スパナ
機種銘板
装置本体
打开
胶带
外装箱
打开
双头扳手
固定垫
机种型牌
装置主体
搬送罩
高度量规
－8－

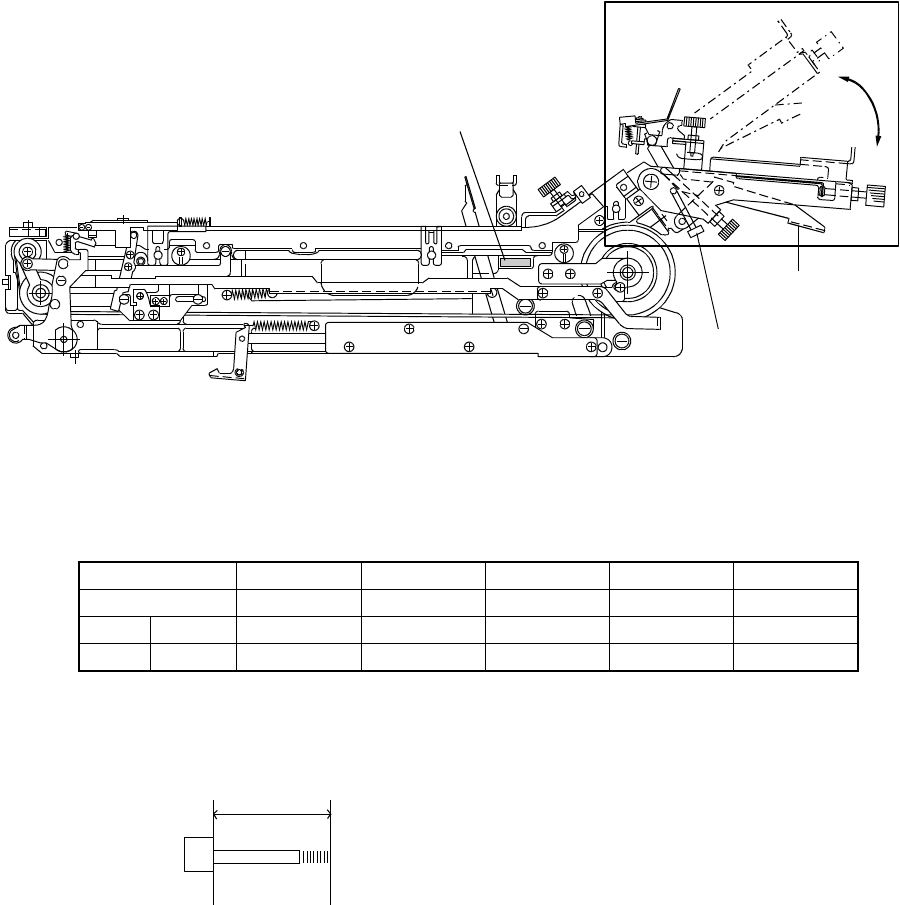

(4) 取出装置，平放于台面上，请用钳子等工具剪断固定料管接收部的捆绑带（梱包固定用）。
(5) 握住料管放置台的推杆，确认料管放置台能够上下（箭头方向）动作。
图 3-1-3
注）在 SFW 类型的捆包中配备有可以对应 5 种类型导轨宽度的螺丝，请在实施下述机种设
定时使用。
（请在有〇标记的范围内使用。）
机种 SFW1 SFW2 SFW3 SFW4 SFW5
导轨宽度(mm) 15 18.2 20.8 26 31.2
螺丝 25 〇 〇 〇 ー ー
长度 35 ー ー ー 〇 〇
＊所谓螺丝长度是指下图中的 L 部分。
スティック受部
上下に
動くこと
結束バンド
スティック
受台レバー
機種銘板
L
机种型牌
捆扎带
料管放置台
推杆
料管受取部
能够上
下动作
－9－

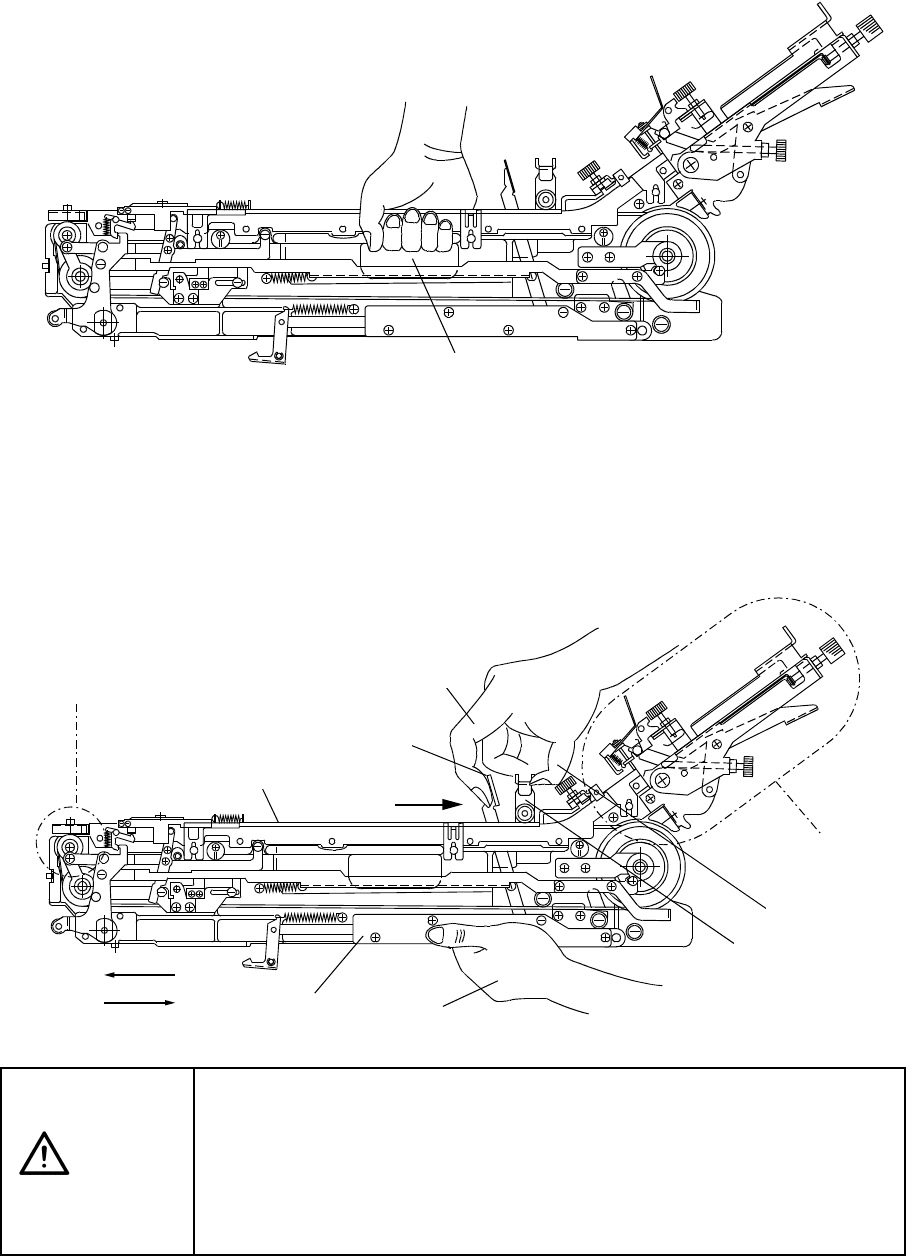

3-2. 装置的搬送方法
请按照如下所述，实施装置的搬送。
(1) 搬送时
请用手握住把手部，进行搬送。
图 3-2-1
(2) 在贴片机上安装／取下时
(a) 请用左手托住装置的护罩部，用右手拇指按住搬钮。
(b) 请按照箭头方向将锁定松开推杆推倒。
(c) 请向安装／取下方向移动装置，实施在贴片机上的装卸。
(d) 若供料器间的空隙狭小，则只能用右手进行安装。
图 3-2-2
注意
・
在握住把手部时，请注意不要仅抓着搬送罩。如果将主体的重量全部加在搬
送罩上，会导致护罩变形和装置掉落。
・
搬运时，请注意避免取出止动器部及料管接收部（装置的两端）碰撞到其它
物体。
・
请不要用手握着料管接收部使其支撑装置整体的重量。如果这样可能会造成
料管接收部变形。
握り部
スティック受部
ピックアップストッパ部
搬送カバー
ロックリリースレバー
右手人さし指
親指
取手
カバー
左手
取付け
取外し
把手部
右手食指
取出止动器部
锁定松开推杆
搬送罩
料管受取部
拇指
搬钮
护罩
安装
卸下
