－25－ (5) 遮挡器位置的调整 A. 后侧遮挡器的调整 程序 (a) 组装搬送罩。 （请参阅 P23～P24 实施搬送罩的安装。 ） (b) 使用一字形螺丝刀拧松遮挡器 F 的固定螺丝，按照下图箭头方向取下。 (c) 使用十字螺丝刀拧松滑动护罩固定螺丝。 (d) 将元件和滑动护罩的空隙对齐。 将元件碰到取出止动器时的空隙调整为 1.5mm。调整方法如图 4-4-13 所示，因 滑动护罩的板厚为 3mm，所以可以将其作为基准简单比较设…
－24－

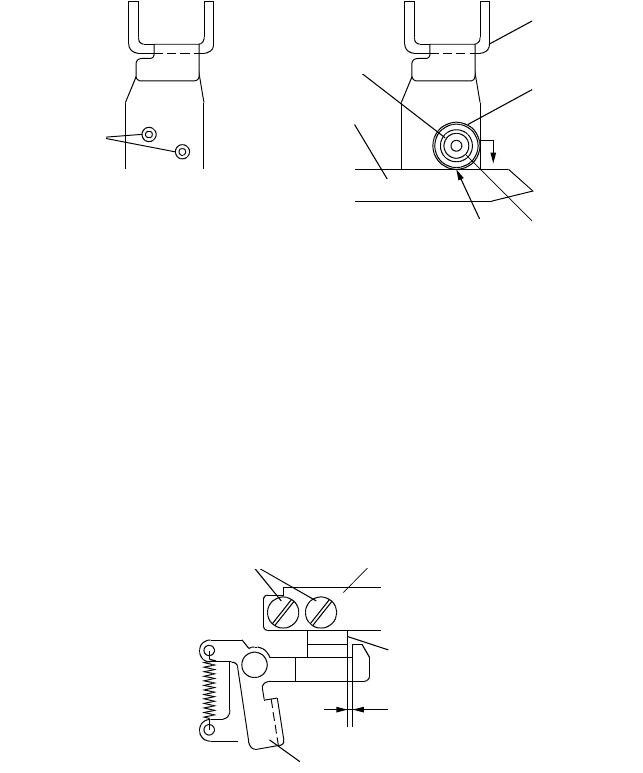

(c) 使用六角扳手（对边 2.5mm）固定护罩按压件螺丝（1 个）。此时，请使护罩按压件
紧密接触搬送罩。用于固定的螺丝有 2 处，请选择护罩按压件能够紧密接触到搬送
罩的一处进行固定。
图 4-4-11
※ 请注意在前述(a)～(c)的组装过程中，如果护罩及导轨有所浮起，会造成元件阻
塞。
(d) 在组装好护罩类之后，当碰撞推杆到达全行程时，请确认遮挡器调整板和挠钩间存
在空隙。如果需要调整空隙，请拧松遮挡器调整板的固定螺丝进行调整。
图 4-4-12
ねじ2箇所
取手
カバー押え
押えて組付
止めねじ密着
座金2枚
搬送カバー
フック
スキマ0.4～0.8
シャッタ
調整板
シャッタシャッタ調整板止
めねじ
遮挡器调整板固定螺丝
遮挡器
遮挡器调整板
间隙 0.4～0.8
挠钩
紧密接触
固定螺丝
按下组装
护罩按下部
搬手
垫片 2 个
搬送罩
螺丝 2 个
－25－

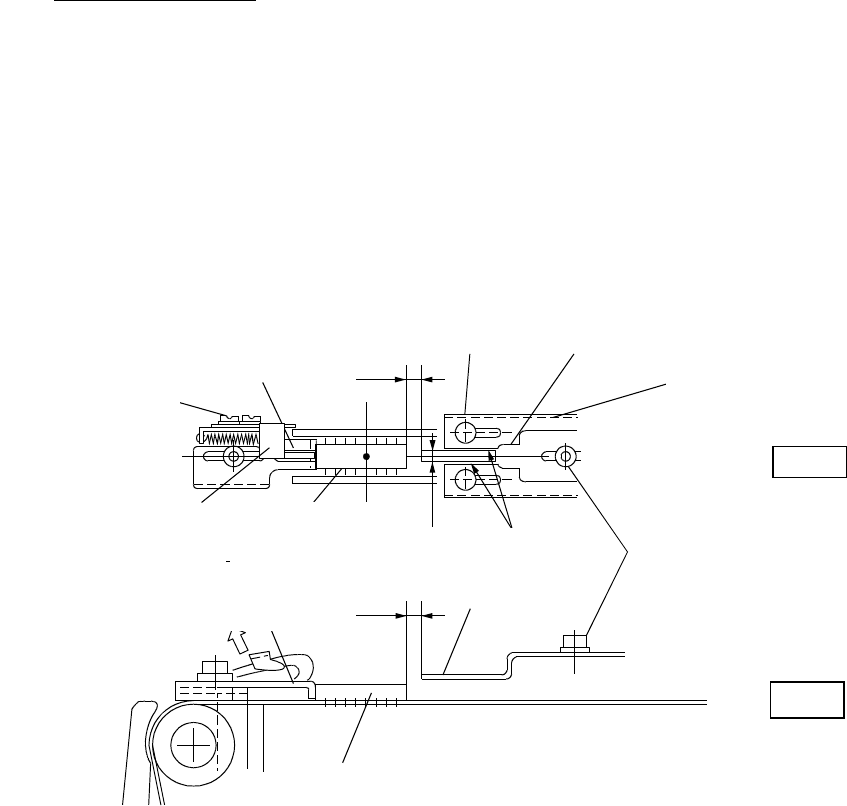

(5) 遮挡器位置的调整
A. 后侧遮挡器的调整
程序
(a) 组装搬送罩。（请参阅 P23～P24 实施搬送罩的安装。）
(b) 使用一字形螺丝刀拧松遮挡器 F 的固定螺丝，按照下图箭头方向取下。
(c) 使用十字螺丝刀拧松滑动护罩固定螺丝。
(d) 将元件和滑动护罩的空隙对齐。
将元件碰到取出止动器时的空隙调整为 1.5mm。调整方法如图 4-4-13 所示，因
滑动护罩的板厚为 3mm，所以可以将其作为基准简单比较设定空隙。
(e) 调整后，请固定滑动护罩固定螺丝。
※ 在固定螺丝时，请确认在滑动护罩和搬送罩之间的两侧均存在空隙。
图 4-4-13
※ 若调整值狭窄，在取出时元件会接触到滑动护罩，导致无法取出。相反，如果调
整值过宽，在取出时元件不稳定。另外，对于 8 管脚等小型元件会造成元件立起。
ピックアップストッパ
シャッタF止めねじ
シャッタF
ピックアップストッパ
スライドカバー幅3mm
素子
素子
スキマ
1.5mm
スライドカバー
シャッタ
スライドカバー
搬送カバー
（アクリル部品）
スライドカバー
止めねじ
1.5mm
上面図
側面図
滑动护罩
遮挡器 滑动护罩
移动护罩
固定螺丝
间隙
遮挡器 F
元件
俯视图
侧面图
取出止动器
遮挡器 F 固定螺丝
滑动护罩板厚 3mm
搬送罩
（塑胶部品）
取出止动器
元件
－26－

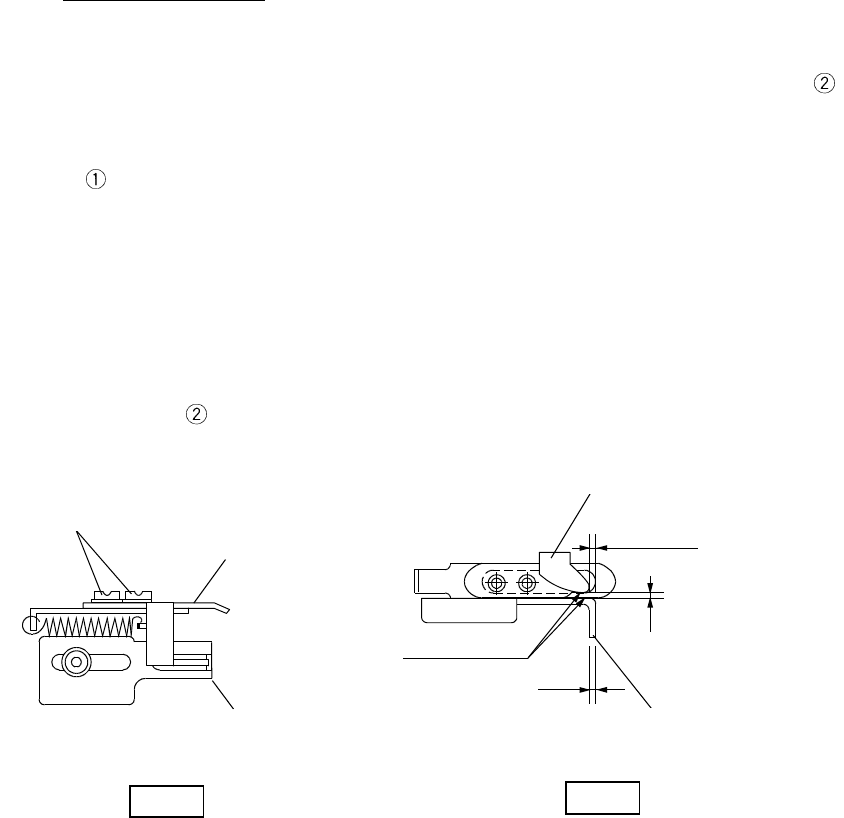

B. 前侧遮挡器的调整
※ 请注意，元件的长度不同遮挡器的调整也有所不同。
(元件长度较短时，请注意避免前侧和后侧的遮挡器相互接触。请实施 P28
的
调整。）
元件长度较长时（在基准 7mm 以上时）
・
水平方向的调整
a. 使用一字形螺丝刀拧松遮挡器 F 的固定螺丝，在待机时，调整遮挡器 F 的前
端使其在取出止动器的内侧 0.5±0.2mm。
b. 使碰撞推杆动作，在遮挡器 F 到达最大行程时，请确认遮挡器 F 与滑动护罩
间的空隙在 0.2mm 以上。（图 4-4-15）
在最大行程时，如果遮挡器 F 与滑动护罩之间没有空隙而相互接触时，请实
施
元件长度较短时（P27）的调整。
图 4-4-14
※ 请将取出止动器的板厚 1mm 作为基准，进行 0.5mm 的调整。
※ 若遮挡器 F 的前端比取出止动器的端部还要突出的话，在贴片机向上取出元件
时，会因受到阻挡而使元件掉落。
シャッタF止めねじ
シャッタF
ピックアップ
ストッパ
上面図 側面図
0.5±0.2mm（水平方向）
0mm（上下方向）
（1mm）
同一面ねらい
ピックアップ
ストッパ
シャッタF
遮挡器 F
遮挡器 F
遮挡器 F 固定螺丝
取出止动器
取出止动器
俯视图
侧面图
以在同一面为目标
