－14－ 4-2. 元件宽度（导轨宽度）相关的调整 从安装／取下可选垫片开始。 程序 (1) 将螺丝刀插入料管座后侧支脚用孔内，放置在台面上。 (2) 请握住料管放置台推杆，按照箭头方向压下料管接收部。 (3) 请使用六角扳手（对边 2.5mm）卸下护罩按压件。 (4) 拧松搬送罩固定螺丝（前 3 个／后 2 个） 。 拧松角部护罩固定螺丝（2 个） 。 为了易于再组装，请将螺丝头从护罩托架 A，B 上拧松升起 1mm 左右。 图 4-…
－13－
(1) 元件宽度（导轨宽度）
订货时决定：因为每个机种的宽度是固定的，通常不进行调整。
※ 如果购买了可选垫片套件，则可以在 SFN1～4 范围内进行调整变更机种。
→ 对于元件宽度（导轨宽度）变更时的调整方法，请参阅 P14～P15。
(2) 元件高度
通过调整，变更对应的元件尺寸。
→ 有关调整方法，请参阅 P16～P18。
(3) 元件长度
通过调整，变更对应的元件尺寸。
→ 有关调整方法，请参阅 P19～P28。
※请翻到您所需要调整项目的相应页。
－14－

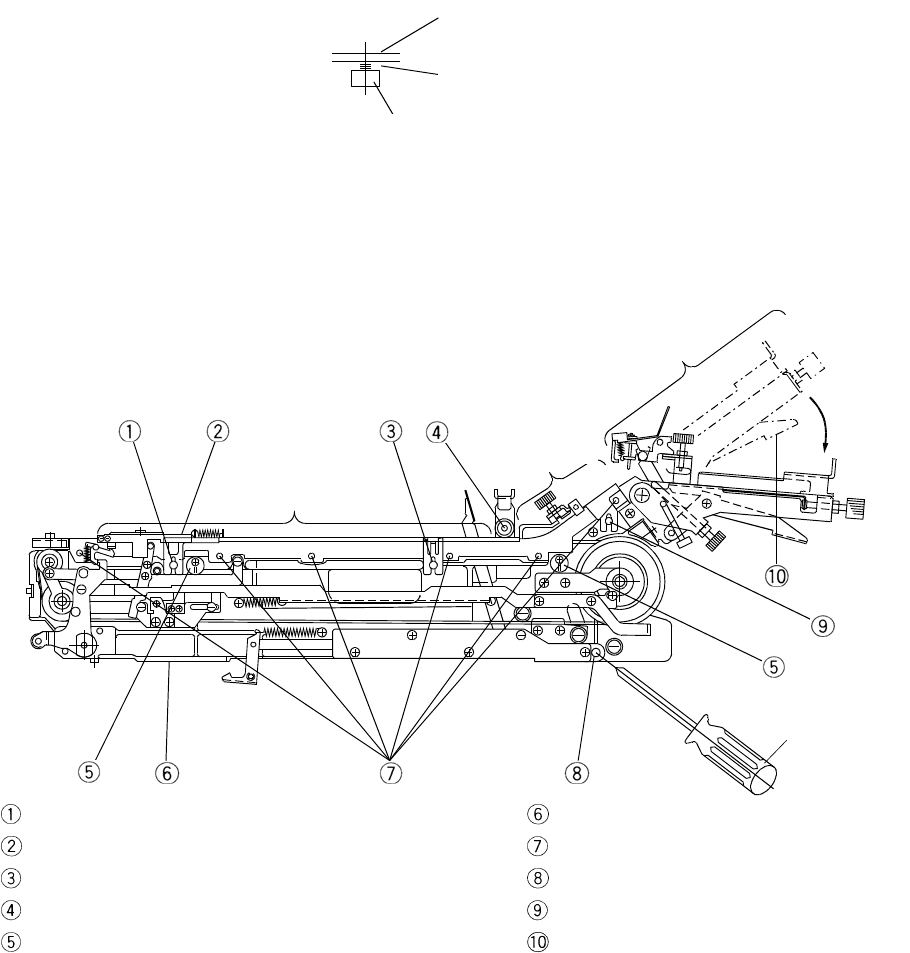

4-2. 元件宽度（导轨宽度）相关的调整
从安装／取下可选垫片开始。
程序
(1) 将螺丝刀插入料管座后侧支脚用孔内，放置在台面上。
(2) 请握住料管放置台推杆，按照箭头方向压下料管接收部。
(3) 请使用六角扳手（对边 2.5mm）卸下护罩按压件。
(4) 拧松搬送罩固定螺丝（前 3 个／后 2 个）。
拧松角部护罩固定螺丝（2 个）。
为了易于再组装，请将螺丝头从护罩托架 A，B 上拧松升起 1mm 左右。
图 4-2-1
(5)卸下各个遮挡器取下搬送罩部，并且卸下各组件零件取下角部护罩部分。
(6) 使用六角扳手（对边 2.5mm）取下全部搬送导轨固定螺丝（6 个）。
搬送罩固定螺丝前 3 个（表面 1 个，内部 2 个） 料管座
遮挡器 搬送导轨固定螺丝 6 个
搬送罩固定螺丝后 2 个（表面和内部各 1 个） 支脚用孔
护罩按压件 角部护罩固定螺丝表面和内部各 1 个
偏心轮毂 料管放置台推杆
图 4-2-2
ブラケット A, B
ねじ
1mm程度のスキマ
スティック受部
コーナー
カバー部
搬送カバー部
ドライバ
下げる
盖板 A，B
1mm 左右间隙
螺丝
螺丝刀
料管受取部
压下
角部护罩部
搬送罩部
－15－

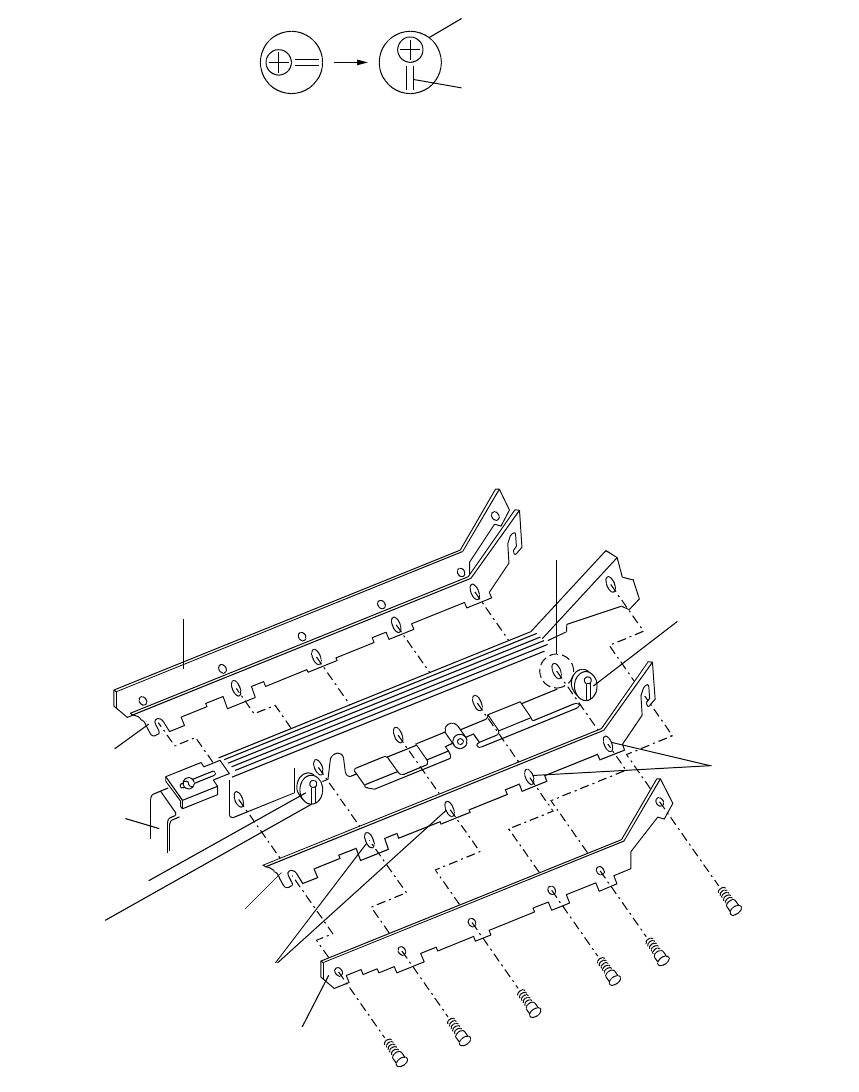

(7) 将偏心轮毂旋转至其槽部朝下。
图 4-2-3
(8) 选定与使用元件宽度相对应的垫片（根据 P2 的元件对应表），将垫片和料管座的长孔位
置对齐，把垫片放置在料管座上。
(9) 用固定螺丝（6 个）在垫片上面临时固定搬送罩 R，L，使其可以各自上下活动，然后按
下搬送导轨 R，L，直至其接触到两侧的偏心轮毂。
・
因为 No.5 螺丝只能到达基准孔（孔宽度小）处，所以请从 No.5 开始安装。
・
请将搬送导轨设置在偏心轮毂的上方。
※ 在进行垫片的安装时，需要对元件高度进行调整。
※ 在实施了元件高度和元件长度的调整后，再安装搬送罩部／角部护罩部／护罩按压件。
图 4-2-4
偏心ボス
溝部
No.1
No.2
No.3
No.4
No.5
No.6
基準
偏心ボス
長穴位置を
合わせる
搬送ガイドR
搬送ガイドL
長穴位置を
合わせる
スペーサ
スティック
ベース
スペーサ
偏心ボス
スリ割り
偏心轮毂
槽部
偏心轮毂
基准
搬送导轨 R
搬送导轨 L
料管座
偏心轮毂
长孔位置对齐
垫圈
垫片
长孔位置对齐
切槽
