－10－ 3-3. 装置在台面上放置的方法 本装置应立在台面上。进行各部分的调整等时，请根据需要进行放置。 (1) 请将螺丝刀（轴径 6mm 长度较长的）插入料管座后侧的支脚用孔内。 (2) 请使螺丝刀相对于装置保持十字插入的状态， 直接放置在台面上。 装置可以立在台面上。 图 3-3-1 注意 请将螺丝刀充分插入到把手处。如果插入深度不足，可能会导致装置倾倒。 スティックベース スタンド用の穴 ドライバ ドライバを 差し込む 料管座 …
－9－
3-2. 装置的搬送方法
请按照如下所述，实施装置的搬送。
(1) 搬送时
请用手握住把手部，进行搬送。
图 3-2-1
(2) 在贴片机上安装／取下时
(a) 请用左手托住装置的护罩部，用右手拇指按住搬钮。
(b) 请按照箭头方向将锁定松开推杆推倒。
(c) 请向安装／取下方向移动装置，实施在贴片机上的装卸。
(d) 若供料器间的空隙狭小，则只能用右手进行安装。
图 3-2-2
注意
・
在握住把手部时，请注意不要仅抓着搬送罩。如果将主体的重量全部加在搬
送罩上，会导致护罩变形和装置掉落。
・
搬运时，请注意避免取出止动器部及料管接收部（装置的两端）碰撞到其它
物体。
・
请不要用手握着料管接收部使其支撑装置整体的重量。如果这样可能会造成
料管接收部变形。
握り部
スティック受部
ピックアップストッパ部
搬送カバー
ロックリリースレバー
右手人さし指
親指
取手
カバー
左手
取付け
取外し
把手部
右手食指
取出止动器部
锁定松开推杆
搬送罩
料管受取部
拇指
搬钮
护罩
安装
卸下
－10－

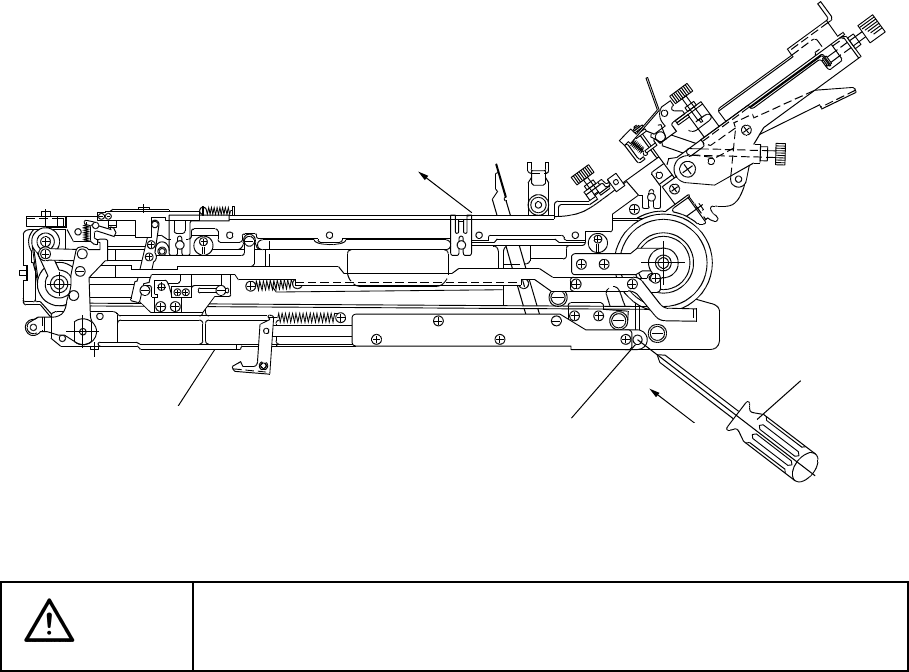

3-3. 装置在台面上放置的方法
本装置应立在台面上。进行各部分的调整等时，请根据需要进行放置。
(1) 请将螺丝刀（轴径 6mm 长度较长的）插入料管座后侧的支脚用孔内。
(2) 请使螺丝刀相对于装置保持十字插入的状态，直接放置在台面上。装置可以立在台面上。
图 3-3-1
注意
请将螺丝刀充分插入到把手处。如果插入深度不足，可能会导致装置倾倒。
スティックベース スタンド用の穴
ドライバ
ドライバを
差し込む
料管座
支
撑用
孔
螺丝刀
插入螺丝刀
－11－
4. 各部分的调整
作业流程
４．各部分的调整
4-1. 元件尺寸的确认
元件尺寸的比较判定
元件幅宽（轨道幅宽
）相关的调整
4-2.
元件该读相关的调整4-3.
元件长度相关的调整
(1)送出量的调整
(2)相对于取出位置的元件位置调整
(3)分离止动器的调整
(4)搬送部护罩的安装方法
(5)遮挡器位置的调整
4-4.
角部的调整4-6.
※因为已由机种决定，
通常无需调整。
料管的安装／取下
(1)料管的安装
(2)料管的取下
(3)料管的更换
4-5.
根据需要选
择调整项
目。
P14
P12
P11
P16
P19
P19
P19
P21
P23
P25
P29
P29
P32
P33
P35
5. 在贴片机上的装卸
5-1. 料管供料器在贴片机上的装卸
5-2. 取出位置的位置调整
5-3. 元件移动至取出位置
P37
P37
P39
P40
确认是否有必
要调整
出厂时设定和使
用元件比较
在安装前对料
管必须的调整
项目
对贴片机的
安装操作
对贴片机安装
前，根据元件
尺寸，必须调
整的项目
