－40－
5-3. 元件移动至取出位置（元件的手动传送）
前提条件为料管接收部供给元件。
(1) 请用手沿逆时针方向旋转装置后方的滑车 R，传送元件。
(2)请在元件动作停止（在传送之前的分离止动器的位置停止）的位置，将手动推杆朝后拉
回至停止的位置。请重复 2 次该动作。可以使元件向取出位置移动。
※ 请伸入右手或左手的食指朝箭头方向拉动手动推杆。
※ 请务必拉动 2 次手动推杆。如果只拉 1 次，元件的传送不充分，可能会无法取出最
初的元件。
※ 在手动传送时，请不要用手接触搬送环带。
图 5-3-1
注意
・
请注意在贴片机动作过程中（碰撞推杆动作中），手动推杆有所动作。
・
请不要在贴片机执行取出动作时，将元件朝取出位置移动。
・
请注意避免将手指夹在手动推杆和滑车 R 之间。
・
请注意如果搬送带上附着有沾污等，可能会粘在元件上。
プーリR
マニュアルレバー
反時計方向に回す
（素子を送る）
素子を
ピックポジションへ
移動させる
逆时针方向旋转
（送出元件）
将元件向送出位置移
动
滚轮 R
手动推杆
－41－
6. 其它操作
6-1. 元件的回收
程序
(1)料管处于安装好的状态（图 6-1-1）。
(2) 使装置整体倾斜。此时，打开元件止动器。（使料管面比水平稍微倾斜。）
(3) 微振动装置，使元件滑入料管内。
(4) 回收全部元件之后，请握住料管放置台推杆，在料管前端加上止动器，将料管放置台放
倒。
(5) 朝解除方向拉动料管导轨 A，拔出料管。
图 6-1-1
※ 对在取出位置及止动器位置（最初的 2 个元件）的元件，用手使碰撞推杆到达最大
行程并保持该状态，如图 6-1-1 所示倾斜装置，即可回收所有的元件。
※ 由于小元件可能会被卡在射出器与料管之间，所以请用手一边控制料管一边将元件
回收到料管内。
ストローク
最大
ノック
レバー
素子の流れ
素子ストッパ開く
スティック
水平より
傾ける
解除
下げる
スティックガイドA
素子ストッパを
セットする
料管导轨 A
安装元件止动器
下降
元件的流向
打开元件止动器
比水平略微
倾
斜
料管
最大行程
碰撞推杆
－42－

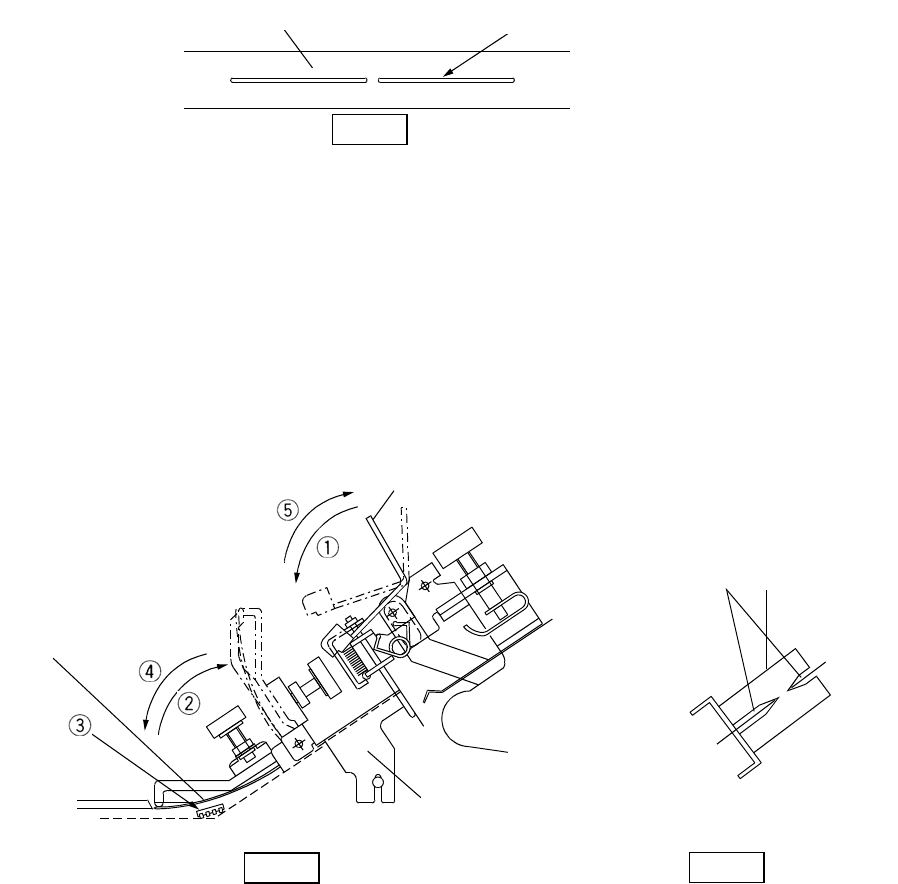

6-2. 元件堵塞时的对应
发生元件堵塞时，请按照下述程序进行处理。
程序
(1)在导轨内堵塞
在搬送罩上面的长孔（孔宽度 1mm）内，插入细长针状的金属物，将元件拖出。
图 6-2-1
(2) 在角部堵塞
(a) 放倒止动器推杆，加上止动器。（为防止料管内的元件掉落）
(b) 打开角部护罩。
(c) 调整元件。
(d) 关闭角部护罩。
(e) 取下止动器。
图 6-2-2
※当角部护罩托架部发生元件阻塞时，请在长孔部推动元件。
※发生其它情况的元件堵塞时，请取下搬送罩及角部护罩托架。
この長穴より素子をかき出す搬送カバー
上面図
コーナーカバー
コーナーカバー
ブラケット
ストッパレバー
コーナーカバー
ブラケット
この穴
より
素子をつっく
側面図
上面図
止动器推杆
角部护罩
角部护罩
托架
从该孔接触到
元件
角部护罩
托架
搬送罩
从该长孔处将元件取出
俯视图
俯视图
侧面图
