－27－ ・ 上下方向的调整 a. 在待机时， 请临时将遮挡器 F 的下面与取出止动器的上部对齐。 （图 4-4-15） b. 使碰撞推杆动作，在遮 挡器 F 移动到达最大行程时请确认空隙，当空 隙在 0.5mm 以上时，完成调整拧紧固定螺丝。当空隙在 0.5mm 以下时，请按下图 箭头（向上）方向稍微旋转遮挡器 F，以确保空隙。 图 4-4-15 ※ 请确保取出止动器的上表面到遮挡器 F 上表面之间的高度在 6.5mm 以下。如果 过…
－26－
B. 前侧遮挡器的调整
※ 请注意，元件的长度不同遮挡器的调整也有所不同。
(元件长度较短时，请注意避免前侧和后侧的遮挡器相互接触。请实施 P28
的
调整。）
元件长度较长时（在基准 7mm 以上时）
・
水平方向的调整
a. 使用一字形螺丝刀拧松遮挡器 F 的固定螺丝，在待机时，调整遮挡器 F 的前
端使其在取出止动器的内侧 0.5±0.2mm。
b. 使碰撞推杆动作，在遮挡器 F 到达最大行程时，请确认遮挡器 F 与滑动护罩
间的空隙在 0.2mm 以上。（图 4-4-15）
在最大行程时，如果遮挡器 F 与滑动护罩之间没有空隙而相互接触时，请实
施
元件长度较短时（P27）的调整。
图 4-4-14
※ 请将取出止动器的板厚 1mm 作为基准，进行 0.5mm 的调整。
※ 若遮挡器 F 的前端比取出止动器的端部还要突出的话，在贴片机向上取出元件
时，会因受到阻挡而使元件掉落。
シャッタF止めねじ
シャッタF
ピックアップ
ストッパ
上面図 側面図
0.5±0.2mm（水平方向）
0mm（上下方向）
（1mm）
同一面ねらい
ピックアップ
ストッパ
シャッタF
遮挡器 F
遮挡器 F
遮挡器 F 固定螺丝
取出止动器
取出止动器
俯视图
侧面图
以在同一面为目标
－27－
・

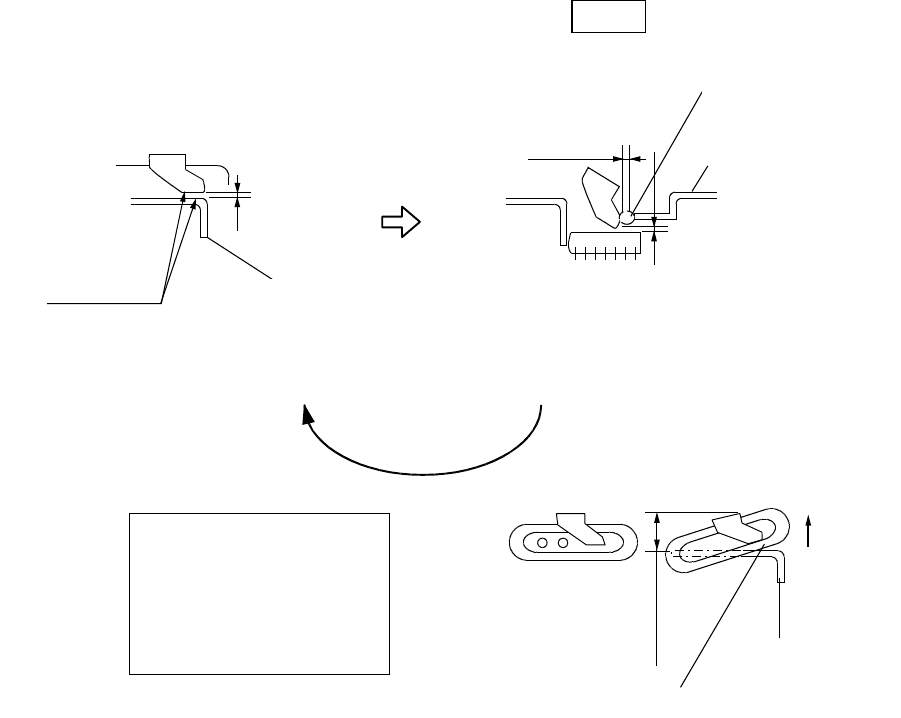

上下方向的调整
a. 在待机时，请临时将遮挡器 F 的下面与取出止动器的上部对齐。（图 4-4-15）
b. 使碰撞推杆动作，在遮挡器 F 移动到达最大行程时请确认空隙，当空隙在
0.5mm 以上时，完成调整拧紧固定螺丝。当空隙在 0.5mm 以下时，请按下图
箭头（向上）方向稍微旋转遮挡器 F，以确保空隙。
图 4-4-15
※ 请确保取出止动器的上表面到遮挡器 F 上表面之间的高度在 6.5mm 以下。如果
过高，可能会碰到防止贴片机的供料器脱落的传感器，而造成贴片机停止。
0.2mm以上
0.5mm以上
0mm
ピックアップ
ストッパ
（待機時
）
（最大ストローク
時）
シャッタF
同一面
ねらい
側面図
スライドカバー
接しないこと
（スキマ0.2mm
以上あること
）
当空隙在 0.5mm 以下时，
请如右图所示旋转遮挡器
F，确保间隙。
（加大上述 0mm 间隙）
回す
6.5mm以下
ピックアップ
ストッパ
シャッタF
遮挡器 F
侧面图
取出止动器
以在同
一
面为目标
（待机时）
（最大行程时）
滑动
护罩
不接触
（间隙为
0.2mm 以上）
取出止动器
遮挡器 F
旋转
－28－

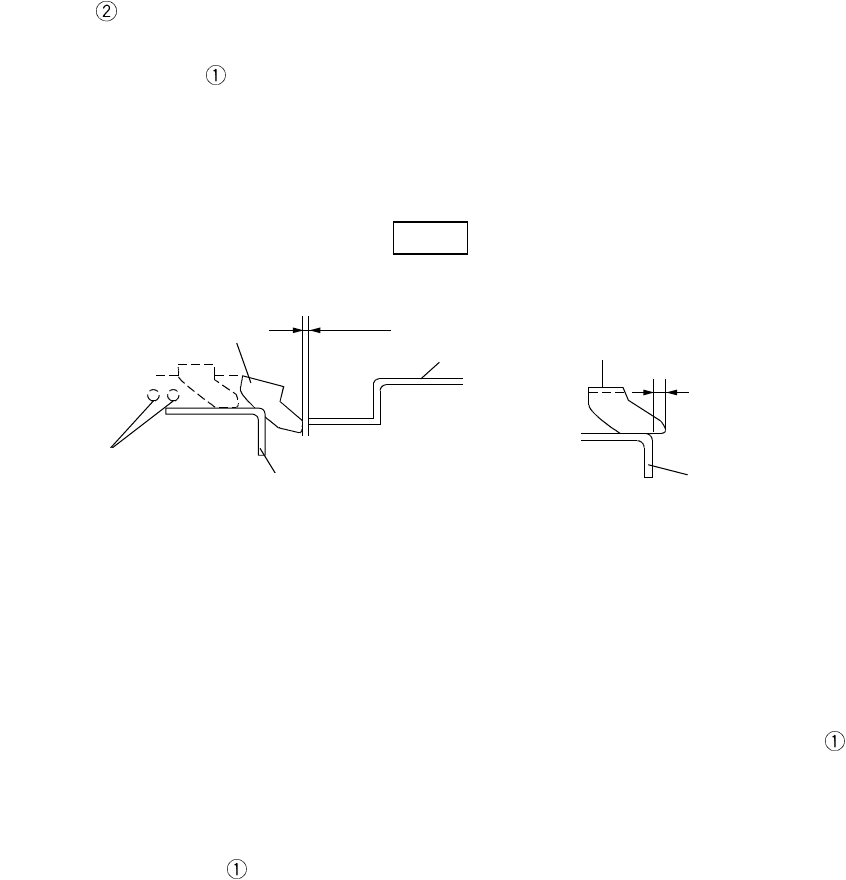

元件长度较短时（小于基准 7mm 时）
・
水平方向的调整
实施 的调整（P26），使碰撞推杆动作，在遮挡器 F 到达最大行程时，请确
认遮挡器 F 与滑动护罩间的空隙在 0.2mm 以上。如果有空隙，即完成了调整。
如果没有空隙直接接触时，请拧松遮挡器 F 的固定螺丝，将空隙调整到 0.2～
0.5mm。此时，相对上述取出止动器，遮挡器 F 的位置可以大出 0.5mm。
图 4-4-16
※ 必须在遮挡器 F 侧进行调整。如果在滑动护罩侧调整，后面的遮挡器空隙调整
值会发生变化。
※ 请确保待机时遮挡器 F 的前端不超出取出止动器。如果超出，请再次实施
的
调整。
・
上下方向的调整
请按照
元件的长度较长时的调整方法进行调整。
0.2~0.5mm
シャッタF
シャッタF止めねじ
ピックアップストッパ
スライドカバー
側面図
（最大ストローク時）
シャッタF
ピックアップ
ストッパ
出張るとNG
（待機時）
侧面图
（待机时）
遮挡器 F
遮挡器 F
（最大行程时）
遮挡器 F 固定螺丝
取出止动器
滑动护罩
有伸出则 NG
取出止动器
