Instruc ţ iuni de utilizare SIPLACE Seria X S 3 Date tehnice ş i subansambluri Începând cu versiunea 713.0 Edi ţ ia 11/2019 3.5 Cap de plantare 121 3.5.2.2 Date tehnice SIPLACE Speed St ar (C&P20 P2) SIPLACE SpeedS t…
3 Date tehnice şi subansambluri Instrucţiuni de utilizare SIPLACE Seria X S
3.5 Cap de plantare Începând cu versiunea 713.0 Ediţia 11/2019
120
3.5.2.1 Vedere de ansamblu
3
3
Fig. 3.5 - 2 SIPLACE SpeedStar- prezentare generală
(1) Racordarea circuitului de oprire pentru pompa de vid
(2) Placa „distribuitor intermediar” (sub capotă)
(3) Mâner
(4) Motorul stelei
(5) Acţionare DP
(6) Pipetă
(7) Supapă de reglare a presiunii
(8) Motor Z (motor liniar)
(9) Cilindru de rapel
(5)
(1)
(7)
(2)
(3)
(4)
(6)
(8)
(9)
Instrucţiuni de utilizare SIPLACE Seria X S 3 Date tehnice şi subansambluri
Începând cu versiunea 713.0 Ediţia 11/2019 3.5 Cap de plantare
121
3.5.2.2 Date tehnice SIPLACE SpeedStar (C&P20 P2)
SIPLACE SpeedStar (C&P20 P2)
cu tipul de cameră de componente 48
Gama de componente
*a
*)a Vă rugăm să aveţi în vedere faptul că gama de componente plantabile este dependentă şide geome-
tria pad-urilor, standardele specifice clientului, toleranţele de ambalare a componentelor şi toleranţele
componentelor.
0,12 mm x 0,12 (0201 metric) până la 2220, Melf, SOT, SOD,
Bare-Die, Flip-Chip
Specificaţii componente
înălţime max.
raster min. picioruşe
lăţime min. picioruşe
raster min. bile
diametru min. bile
dimensiuni min.
dimensiuni max.
greutate max.
4 mm
70 μm
30 μm
100 µm
50 µm
0,12 mm x 0,12 mm
8,2 mm x 8,2 mm
1 g
Forţă de aplicare Touchless Placement, 1,3 N ± 0,5 N (Standard)
0,5 N - 4,5 N
Tipuri de pipete 40xx/60xx
Precizie X/Y
*b
*)b Valorile preciziei corespund condiţiilor specificate în furnitură şi caracteristicilor maşinii SIPLACE li-
vrate.
± 35 µm / 3σ
Precizie unghiulară ± 0,5° / 3σ
Nivele de iluminare 5
3 Date tehnice şi subansambluri Instrucţiuni de utilizare SIPLACE Seria X S
3.5 Cap de plantare Începând cu versiunea 713.0 Ediţia 11/2019
122
3.5.3 Senzorul pentru recipientul de componente rebutate
Senzorul pentru recipientul de componente rebutate monitorizează dacă recipientul de rebuturi
este aşezat corect în suportul său.
–Dacă recipientul de rebuturi nu a fost introdus corect, plantatorul de componente nu poate fi
pornit.
–Dacă recipientul de rebuturi sare din suportul său în timpul procesului de prelucrare, planta-
torul de componente va fi oprit imediat pentru a se evita o coliziune cu capul.
3.5.4 Pompă de vid (opţional)
Pompele de vid pentru SIPLACE SpeedStar sunt montate în spatele punctelor de intrare la loca-
ţia 1 şi locaţia 4 în batiul maşinii. Sunt disponibile două tipuri:
–Pompă de vid VX4.25
–Pompă de vid VX4.25/0-47 IE3
3.5.4.1 Prezentare generală - tip VX4.25
Cod articol 03128463-xx Pompă de vid VX4.25
3

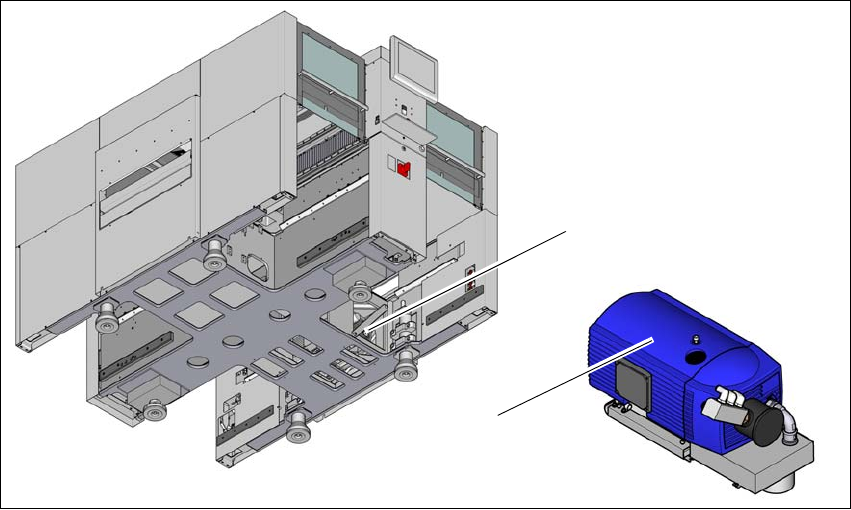

Fig. 3.5 - 3 Prezentare generală - pompă de vid
(1) Locul de montare a pompei de vid
(2) Pompă de vid VX 4.25
(1)
(2)
