6.1.4.3 Exemplu de configuraţie TwinStar pentru SIPLACE X4 S
La următoarele locaţii se pot instala pentru TwinStar câte un schimbător de pipete.
Schimbător de pipete 1, 3 şi 4: 12 magazii
Schimbător de pipete la locaţia 2: 10 magazii
Din aceasta rezultă o capacitate totală de 2 schimbătoare de pipete cu 22 magazii şi în total 44
de locaşuri pentru pipete.
6

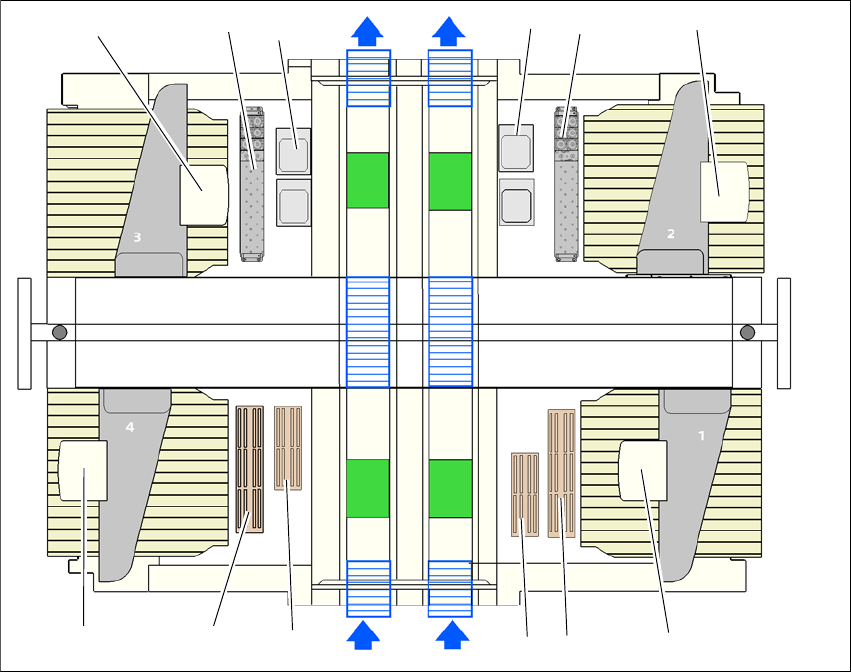

Fig. 6.1 - 15 Poziţia schimbătorului de pipete pentru TwinStar - exemplu de configurare SIPLACE X4 S
(1) Schimbător de pipete TwinStar
(2) TwinStar
(3) Camere staţionare
(4) SIPLACE Multistar CPP
(5) Schimbător de piepete SIPLACE MultiStar CPP
(6) Schimbător de pipete „Rândul al doilea” SIPLACE Multistar CPP (opţional)
(4)
(5)
(5)
(4)
(1)
(2) (2)
(3)
(3)
(1)
(6)
(6)
Instrucţiuni de utilizare SIPLACE Seria X S 6 Extensiile staţiei
Începând cu versiunea 713.0 Ediţia 11/2019 6.1 Schimbător de pipete
309
6.1.4.4 Montare
Schimbătorul de pipete este fixat la dispozitivul de tracţiune a căruciorului cu componente.
6
Fig. 6.1 - 16 Poziţia de montaj
(1) Orificiu de marcare
(2) Partea operatorului
(3) Săgeata este orientată în direcţia transportorului de PCB-uri
6
Orientaţi schimbătorul de pipete astfel încât orificiul de marcare (poz. 1) să fie în partea
stângă, privind dinspre operator.
6.1.4.5 Pipete speciale
Plantatoarele de componente SIPLACE prelucrează componente după standardul SMT-Spe-
ktrum.
ASM elaborează în mod continuu pipete speciale.
Pipetele speciale sunt disponibile pentru toate capetele de plantare, având ca scop prelucrarea
comenzilor de plantare cu viteză, precizie şi flexibilitate maxime. Utilizarea schimbătoarelor de pi-
pete automate reduce suplimentar timpii de instalare care apar la o schimbare a produsului.
Pentru realizarea de magazii speciale şi graifăre andresaţi-vă firmei ASM.
(1)
(2)
(3)
6 Extensiile staţiei Instrucţiuni de utilizare SIPLACE Seria X S
6.1 Schimbător de pipete Începând cu versiunea 713.0 Ediţia 11/2019
310
6.1.4.6 Recipientul de componente rebutate pentru SIPLACE TwinStar
Pentru capul SIPLACE TwinStar poate fi instalat un recipient de componente rebutate. Este pozi-
ţionat lângă camera staţionară.
6
Fig. 6.1 - 17 Recipientul de componente rebutate pentru SIPLACE TwinStar
