3 Date tehnice şi subansambluri Instrucţiuni de utilizare SIPLACE Seria X S
3.6 Sistemul de portaluri Începând cu versiunea 713.0 Ediţia 11/2019
138
3.6.3 Poziţia portalurilor SIPLACE X3 S
3
Fig. 3.6 - 3 Poziţia portalurilor - SIPLACE X3 S
(1) Axa Y, portal 1 şi portal 4
(2) Axa X, portal 1
(3) Axa Y, portal 3 (acoperită)
(4) Axa X, portal 3
(5) Axa X, portal 4
(T) Direcţia de transport a plăcilor de circuite
(1)
(5)
(3)
(2)
(4)
Instrucţiuni de utilizare SIPLACE Seria X S 3 Date tehnice şi subansambluri
Începând cu versiunea 713.0 Ediţia 11/2019 3.6 Sistemul de portaluri
139
3.6.4 Poziţia portalurilor SIPLACE X2 S
3
Fig. 3.6 - 4 Poziţia portalurilor - SIPLACE X2 S
(1) Axa Y, portal 1
(2) Axa X, portal 1
(3) Axa Y, portal 2 (acoperită)
(4) Axa X, portal 2
(T) Direcţia de transport a plăcilor de circuite
(1)
(3)
(2)
(4)
3 Date tehnice şi subansambluri Instrucţiuni de utilizare SIPLACE Seria X S
3.6 Sistemul de portaluri Începând cu versiunea 713.0 Ediţia 11/2019
140
3.6.5 Structura axei X
3

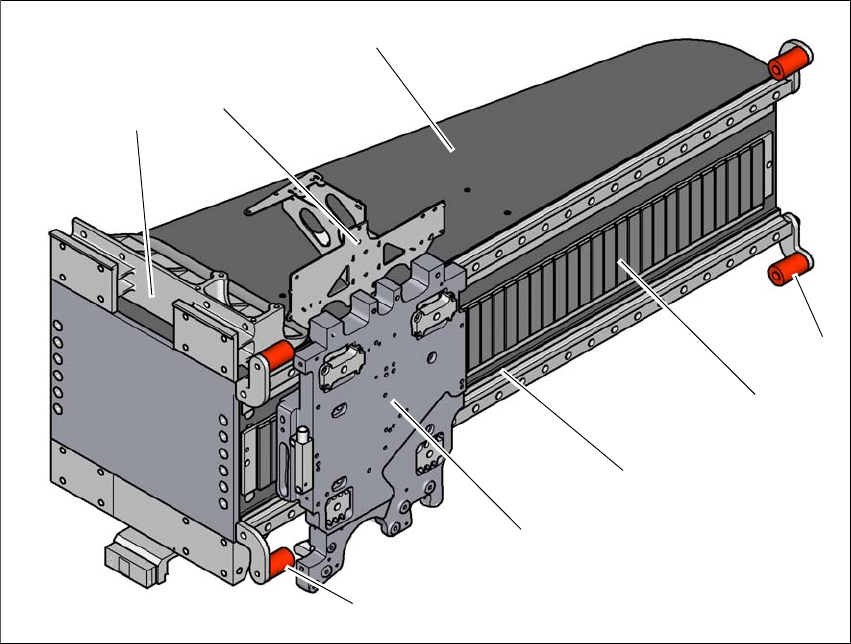

Fig. 3.6 - 5 Structura axei X - vederea suportului capului
(1) Suportul capului cu motor liniar X (partea primară)
(2) Motor liniar Y cu lagăr fix (partea primară)
(3) Sistem de ghidare cu magnet permanent (partea secundară a motorului liniar X)
(4) Tampon poziţie de capăt (patru bucăţi)
(5) Braţul portalului
(6) Suport pentru plăcile de circuite imprimate ale capului
(7) Sistem de măsurare a lungimilor
(4)
(3)
(1)
(5)
(2)
(6)
(4)
(7)
