4 Instalarea ş i punerea în func ţ iune Instruc ţ iuni de utilizare SIPLACE Seria X S 4.3 Amplasarea plantatorului de componente Începând cu versiunea 713.0 Edi ţ ia 11/2019 218 4.3.7.1 Cotele dist an ţ elor picioarelor …
Instrucţiuni de utilizare SIPLACE Seria X S 4 Instalarea şi punerea în funcţiune
Începând cu versiunea 713.0 Ediţia 11/2019 4.3 Amplasarea plantatorului de componente
217
4.3.7 Cotele distanţelor picioarelor maşinii şi ale muchiilor fixe ale transportorului
de PCB-uri
Cotele distanţelor picioarelor maşinii ale transportorului simplu de plăci de circu-
ite
4

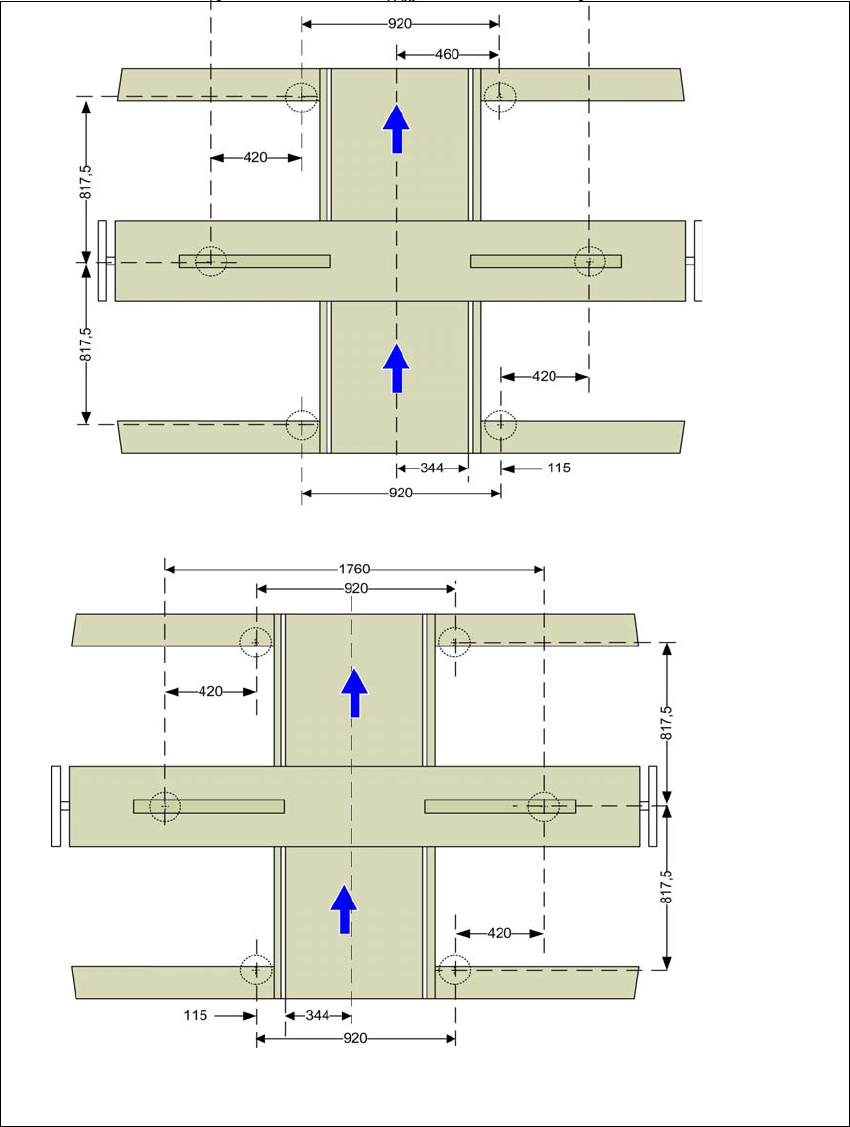

Fig. 4.3 - 8 Cotele distanţelor picioarelor maşinii ale transportorului simplu în milimetri
Peretele fix de transport în poziţia
maximă din dreapta
a
.
a) Dimensiunea depinde de poziţia peretelui fix. Toate dimensiunile sunt în mm.
Peretele fix de transport în poziţia
maximă din stânga
a
.
4 Instalarea şi punerea în funcţiune Instrucţiuni de utilizare SIPLACE Seria X S
4.3 Amplasarea plantatorului de componente Începând cu versiunea 713.0 Ediţia 11/2019
218
4.3.7.1 Cotele distanţelor picioarelor maşinii ale transportorului dublu de plăci de circuite
4

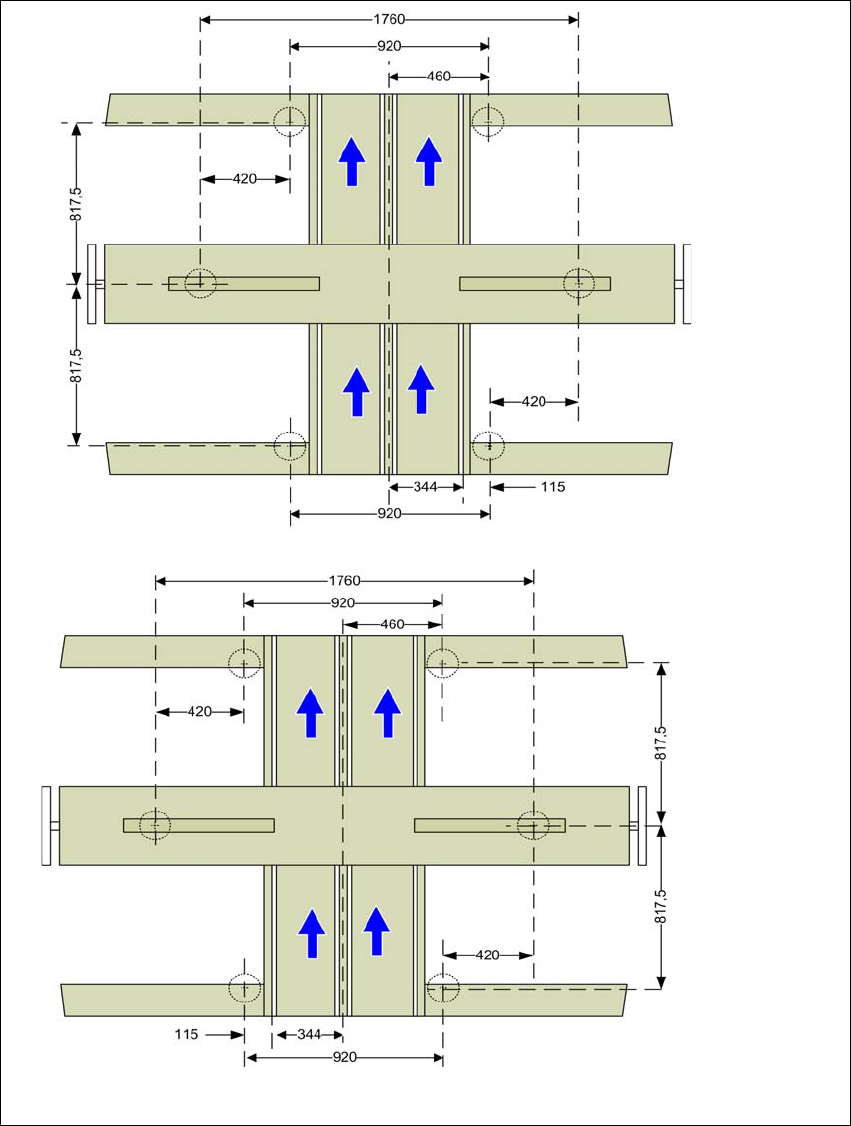

Fig. 4.3 - 9 Cotele distanţelor picioarelor maşinii ale transportorului dublu de plăci de circuite în milimetri
Peretele fix de transport în po-
ziţia maximă din dreapta
a
.
a) Dimensiunea depinde de poziţia peretelui fix. Toate dimensiunile sunt în mm.
Peretele fix de transport în pozi-
ţia maximă din stânga
a
.
Instrucţiuni de utilizare SIPLACE Seria X S 4 Instalarea şi punerea în funcţiune
Începând cu versiunea 713.0 Ediţia 11/2019 4.3 Amplasarea plantatorului de componente
219
4.3.8 Integrarea plantatorului de componente în linie
Respectaţi instrucţiunile generale de avertizare descrise în paragraful 4.3.1, pagina 204.
Respectaţi instrucţiunile de avertizare pentru transportul plantatorului de componente de-
scrise în paragraful 4.3.2
, pagina 205.
Sculele şi mijloacele auxiliare le veţi găsi în paragraful 4.3.5, pagina 208.
4.3.8.1 Reglarea şi ajustarea plantatorului de componente în linie
Ridicaţi plantatorul de componente cu stivuitor până când picioarele devin neîncărcate.
Determinaţi înălţimea transportorului de plăci de circuite al plantatorului de componente din
linie şi reglaţi cu şurubul hexagonal de reglare înălţimea aproximativă.
Dacă este necesar, montaţi picioare corespunzătoare înălţimii transportorului de plăci de cir-
cuite (vezi 4.3.6 la pagina 209).
Poziţionaţi plantatorul de componente cu stivuitorul cu furcă în poziţia de amplasare liberă din
cadrul liniei.
Aici aveţi grijă de alinierea transportorului de plăci de circuite şi controlaţi distanţa faţă de
plantatorul de componente precedent.
4
4
Nivelaţi plantatorul de componente în direcţiile X şi Y cu ajutorul nivelei pentru maşină.
Aşezaţi nivela maşinii de fiecare dată în direcţia X şi Y pe pereţile transportorului de plăci de
circuite în zona de plantare 1 (vezi Fig. 4.3 - 10
). Lăţimea transportorului de plăci de circuite
este prereglată:
Transport simplu 210 mm
Transport dublu, pistă 1100 mm
Transport dublu, pistă 2210 mm 4
4
Măsuraţi distanţa dintre muchia superioară a benzii de transport PCB-uri şi pardoseala.
Această distanţă ar trebui să fie de 900 mm, 930 mm respectiv de 950 mm.
AVERTIZARE
Pericol de deteriorare!
O ciocnire rapidă, pe o singură latură, a picioarelor maşinii conduce la deformări ale sis-
temului de fixare a picioarelor maşinii.
Coborâţi lent plantatorul de componente.
Rugaţi o a doua persoană să verifice sub automat şi să se asigure că toate picioa-
rele maşinii se aşează simultan pe sol.
INDICAŢIE
La transportul dublu, pentru ajustarea în direcţia X aşezaţi nivela numai pe peretele
de transport exterioară a plantatorului de componente.
