4 Instalarea ş i punerea în func ţ iune Instruc ţ iuni de utilizare SIPLACE Seria X S 4.3 Amplasarea plantatorului de componente Începând cu versiunea 713.0 Edi ţ ia 11/2019 204 4.3 Amplasarea plant atorului de component…
Instrucţiuni de utilizare SIPLACE Seria X S 4 Instalarea şi punerea în funcţiune
Începând cu versiunea 713.0 Ediţia 11/2019 4.2 Infrastructura locului de amplasare
203
4
F5 Distribuitor 1 6,3 24
F6 Ventilator Gantry 1 / 4 6,3 24
F7 Ventilator Gantry 2 / 3 6,3 24
F8 Suflantă axa Y 6,3 24
F9 Head supply 1 6,3 42
F10 Head supply 2 6,3 42
F11 Head supply 3 6,3 42
F12 Head supply 4 6,3 42
F13 Distribuitor şi Vision 6,3 42
F14 Acţionare conveior 6,3 42
F15 -- 6,3 27
F16 MCGU 3 6,3 27
F17 MCGU 2 6,3 27
F18 MCGU 1 6,3 27
F19 FCU 4 6,3 27
F20 FCU 3 6,3 27
F21 FCU 2 6,3 27
F22 FCU 1 6,3 27
F23 Head Axis 4 6,3 160
F24 Head Axis 3 6,3 160
F25 Head Axis 2 6,3 160
F26 Head Axis 1 6,3 160
INDICAŢIE
Înlocuirea siguranţelor fine
Înlocuiţi siguranţele fine numai cu siguranţe omologate!
Siguranţă Componente Curent [A] Tensiune [V]
4 Instalarea şi punerea în funcţiune Instrucţiuni de utilizare SIPLACE Seria X S
4.3 Amplasarea plantatorului de componente Începând cu versiunea 713.0 Ediţia 11/2019
204
4.3 Amplasarea plantatorului de componente
4.3.1 Indicaţii de avertizare
4
4
4
4
4
AVERTIZARE
Respectaţi prevederile de prevenire a accidentelor în vigoare!
Amplasarea şi punerea în funcţiune a plantatoarelor de componente este permisă numai
tehnicienilor SIPLACE, respectiv persoanelor autorizate.
Respectaţi normele de prevenire a accidentelor în cazul transportării unor mărfuri
grele.
AVERTIZARE
Pericol de accidentare la efectuarea lucrărilor de montaj de la partea inferioară a plan-
tatoarelor de componente!
La efectuarea lucrărilor de montaj de la partea inferioară a plantatoarelor de componente
există pericol de accidentare!
Asiguraţi în mod suplimentar plantatoarele de componente prin măsuri adecvate.
Nu este permisă folosirea exclusivă a stivuitorului cu furcă pe post de reazem!
AVERTIZARE
Pericol de accidentare la efectuarea lucrărilor de montaj!
Poziţionarea greşită a portalului în timpul montajului îngrădeşte libertatea capului şi poa-
te duce la accidentări.
Aveţi grijă ca portalele să fie poziţionate deasupra zonei de transport a plăcilor de
circuite.
AVERTIZARE
Reglarea înăl?imii plantatorului de componente!
Pentru reglarea înălţimii plantatorului de componente sunt necesare două persoane:
– o persoană efectuează lucrările de montaj necesare
– cealaltă persoană supraveghează stabilitatea plantatorului de componente ridi-
cat la montaj.
AVERTIZARE
PERICOL DE STRIVIRE!
Pericol de strivire a picioarelor la transportul plantatoarelor de componente.
Purtaţi încălţăminte cu întărire specială.
Instrucţiuni de utilizare SIPLACE Seria X S 4 Instalarea şi punerea în funcţiune
Începând cu versiunea 713.0 Ediţia 11/2019 4.3 Amplasarea plantatorului de componente
205
4.3.2 Ridicarea şi transportarea plantatorului de componente cu stivuitor
4

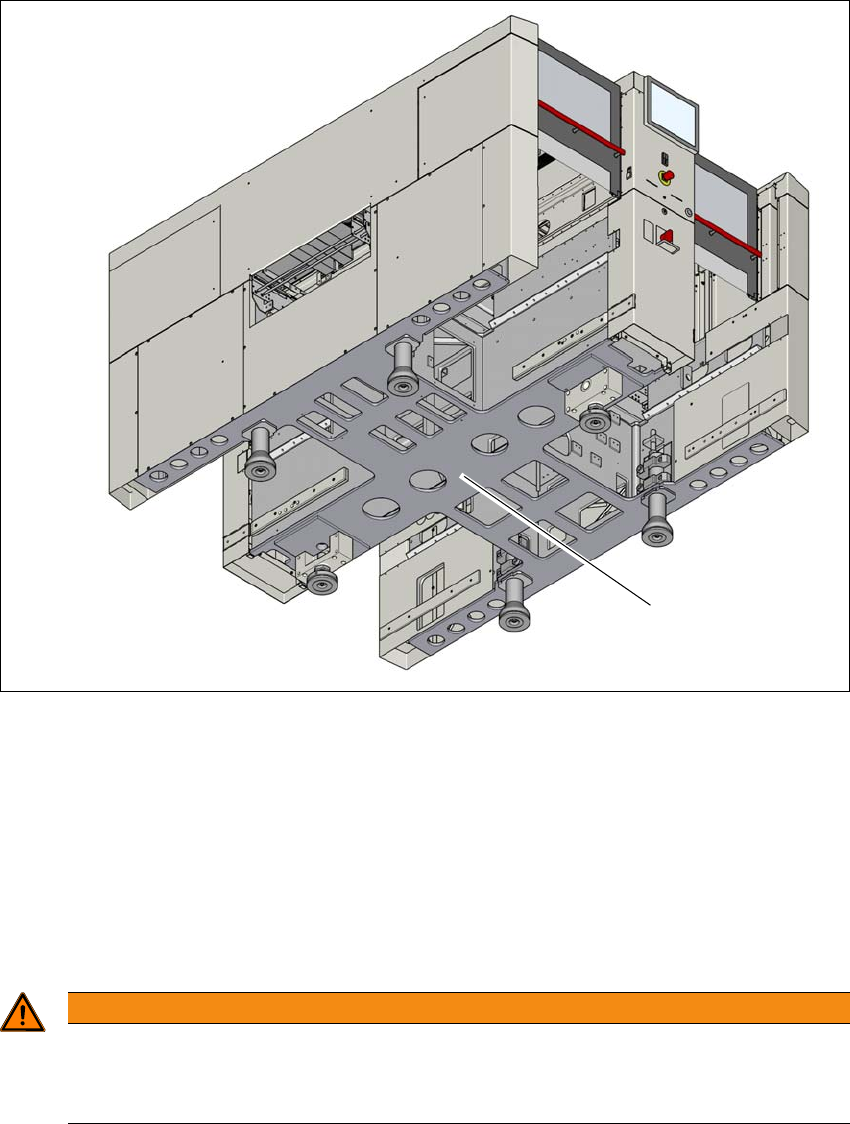

Fig. 4.3 - 1 Suprafeţe de aşezare - furcă perpendiculară pe direcţia de transport al plăcii de circuite (exemplu
SIPLACE X2 S / X3 S / X4 S)
(1) Suprafaţa de aşezare pentru furcile stivuitorului
Poziţionaţi stivuitorul transversal faţă dispozitivul de transport plăci de circuit şi desfaceţi
furca până când suprafaţele de reazem a plantatorului de componente se aşează uniform pe
furcă.
Înainte de ridicarea plantatorului de componente trebuie să aveţi în vedere neapărat urmă-
toarele avertizări, pentru a evita o avariere ireversibilă a plantatorului de componente:
4
AVERTIZARE
Orientarea furcii
– Furca trebuie să fie paralelă transportorul PCB-urilor.
– Furca trebuie poziţionată central faţă de plantatorul de componente.
(1)
