Instrucţiuni de utilizare SIPLACE Seria X S 3 Date tehnice şi subansambluri

Începând cu versiunea 713.0 Ediţia 11/2019 3.8 Modul alimentator de bandă SIPLACE pentru SIPLACE X-Seria S

159

3.8.3 Linear Dipping Unit 2 X (LDU 2 X) [Unitate liniară de cufundare]

Cod articol 00117012-xx Linear Dip Module pentru Flux / LDU 2 X

LDU 2 X este un modul de alimentare special, care poate pregăti fluxul cu o grosime definită a

stratului. Cu acest flux pot fi umezite componentele pentru îmbunătăţirea comportamentului la li-

pire. LDU 2 X se aşază ca un modul de alimentare pe o masă pentru componente şi dirijat prin

softul staţiei şi liniei de producţie.

Descrierea amănunţită o veţi găsi în manualul de utilizare "SIPLACE LDU 2 X"

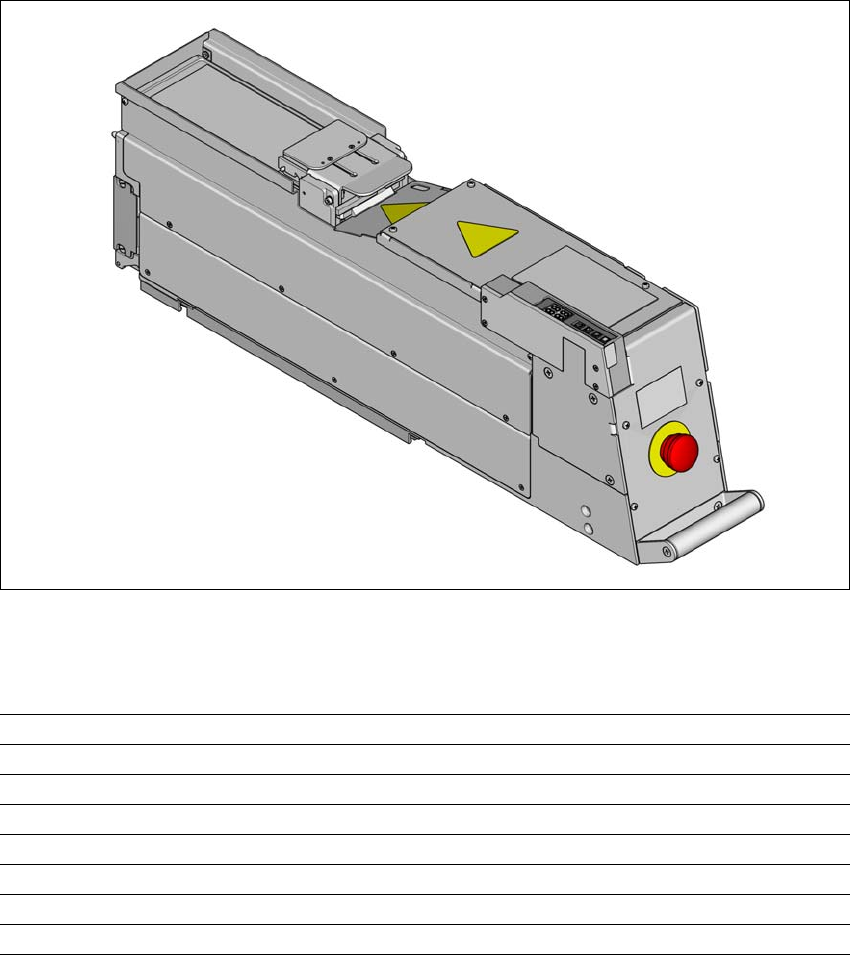

Fig. 3.8 - 4 Linear Dipping Unit (LDU 2 X)

3.8.3.1 Date tehnice

Dimensiuni (L x A x H) 629 mm x 105 mm x 202 mm

Greutate 11 kg

Curentul absorbit de la 24 V dc până la 30 V dc, 2 A (60 W)

Emisia max. de zgomote 61 dB (A)

Domeniu de temperatură (depozitare) - 25°C până la +55°C

Domeniu de temperatură (exploatare) +18°C până la +25°C

Umiditatea aerului (depozitare) ≤ 95%

Umiditatea aerului (exploatare) 30% - 75% (în mediu nu este > 45%)

3 Date tehnice şi subansambluri Instrucţiuni de utilizare SIPLACE Seria X S

3.8 Modul alimentator de bandă SIPLACE pentru SIPLACE X-Seria S Începând cu versiunea 713.0 Ediţia 11/2019

160

3.8.4 Adaptor modul de alimentare

Cod articol 00141305-xx adaptor pentru modulele alimentatoare X

Cod articol 00141308-xx placă adaptoare pentru Reject Conveyor

Cod articol 00141310-xx placă adaptoare pentru Label Presenter

Gama de module alimentatoare de bandă X a fost extinsă cu transportorul longitudinal vibrator,

Label Presenter şi Reject Conveyor (modul de evacuare). Cu ajutorul unui adaptor, transportorul

longitudinal vibrator S, Label Presenter şi Reject Conveyor pot fi reechipate pentru utilizarea la

cărucioarele cu componente ale X-Seriei S. Pe lângă funcţionalitatea mecanică, adaptorul are şi

o funcţionalitate electronică. Aceasta converteşte semnalele de comunicaţie ale modulului ali-

mentator S în semnale compatibile cu protocolul extins al Seria X. În plus, sunt implementate func-

ţii suplimentare, ca de exemplu identificarea modulului alimentator.

INDICAŢIE

Transportorul longitudinal vibrator S, Label Presenter şi Reject Conveyor nu pot fi insta-

late la cărucioarele cu componente, dacă acestea se află în zona de acces a unui cap

SpeedStar (C&P20).

Instrucţiuni de utilizare SIPLACE Seria X S 3 Date tehnice şi subansambluri

Începând cu versiunea 713.0 Ediţia 11/2019 3.8 Modul alimentator de bandă SIPLACE pentru SIPLACE X-Seria S

161

3.8.4.1 Adaptor modul de alimentare pentru Label Presenter

Fig. 3.8 - 5 Adaptor modul de alimentare pentru Label Presenter

(1) Adaptor pentru modulul alimentator X-Seria S (cod articol 00141305-xx)

(2) Placă adaptoare pentru Label Presenter (cod articol. 00141310-xx)

(3) Label Presenter

3.8.4.2 Adaptor modul de alimentare pentru transportorul logitudinal prin vibraţie

INDICAŢIE

Utilizarea plăcii adaptoare

Furnitura adaptorului pentru modulele alimentatoare include o placă adaptoare:

 La înălţimi ale componentelor de până la 16,5 mm utilizaţi placa adaptoare.

Componentele cu înălţimi între 16,5 mm şi 25 mm sunt prelucrate fără placa adaptoare.
