6.5 Schimbător Waffle-Pack (WPC5/WPC6)
6.5.1 Descriere
Schimbătorul Waffle-Pack pregăteşte componentele în magaziile-tavă, astfel ca la salvarea şi
schimbarea automată a magaziei-tavă să se evite pierderile de timp. Printr-un acces la până la 28
magazii-tavă, programabil fără posibilităţi de alegere, se extinde în mod suplimentar oferta com-
ponentelor puse la dispoziţie.
Schimbătorul Waffle-Pack dispune de un şasiu integrat şi poate fi deplasat cu uşurinţă la alte lo-
caţii. Se livrează la înălţimea de transport a plăcilor cu circuite pentru plantatoarele de compo-
nente, însă din câteva mişcări se poate adapta la înălţimile de transport de 900, 930 şi 950 mm.
La locaţia rămasă trebuie montată masa componentelor fixă.
Instrucţiuni de utilizare SIPLACE Seria X S 6 Extensiile staţiei
Începând cu versiunea 713.0 Ediţia 11/2019 6.5 Schimbător Waffle-Pack (WPC5/WPC6)
321
6.5.2 Vedere de ansamblu
Funcţionalitatea şi datele tehnice ale WPC5 sunt identice din toate punctele de vedere cu cele ale
WPC6. În mod suplimentar, WPC6 dispune şi de modulul Non-Stop.
Cod articol 00119827-xx WPC5
Cod articol 00119828-xx WPC6
6

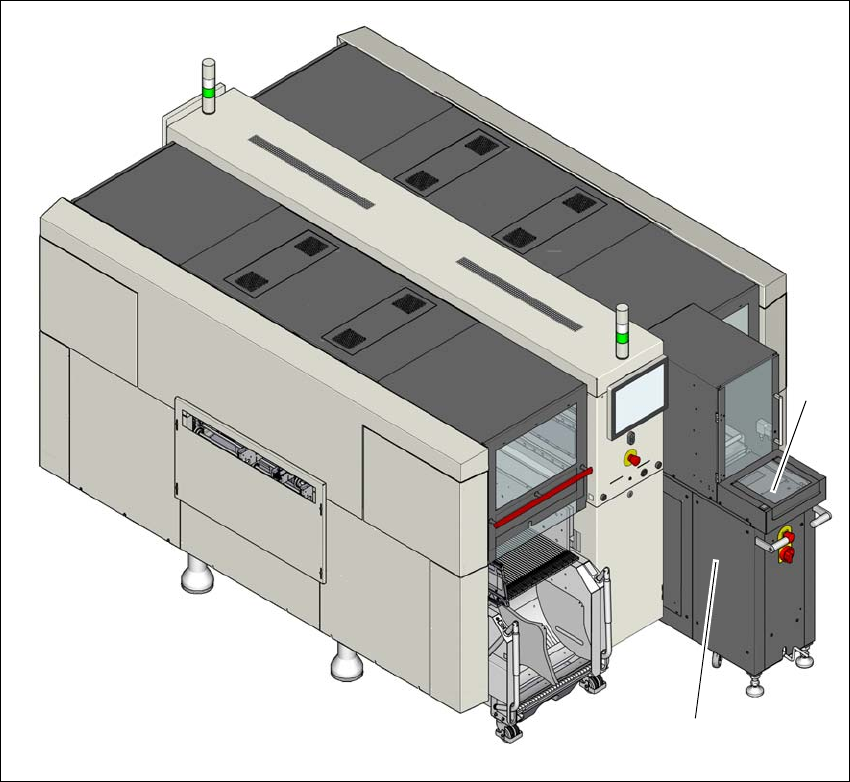

Fig. 6.5 - 1 WPC6 la SIPLACE X2 S / X3 S / X4 S
(1) WPC6
(2) Modul Non-Stop (numai WPC6)
(1)
(2)
6 Extensiile staţiei Instrucţiuni de utilizare SIPLACE Seria X S
6.5 Schimbător Waffle-Pack (WPC5/WPC6) Începând cu versiunea 713.0 Ediţia 11/2019
322
6.5.3 Indicaţii de siguranţă
6
6
6.5.4 Indicaţii de operare
6
6.5.4.1 Operare, întreţinere, service
O documentaţie amănunţită a operării, întreţinerii şi service-ul schimbătorului Waffle-Pack veţi
găsi între manualele livrate împreună cu schimbătorul Waffle-Pack.
AVERTIZARE
Pericol de accidentare!
Cu plantatorul de componente în funcţiune schimbătorul Waffle-Pack constituie pericol de
accidentare.
Dacă plantatorul de componente este pornit nu umblaţi în fanta dintre schimbătorul
Waffle-Pack şi raftul plantatorului de componente.
AVERTIZARE
Condiţie preliminară de funcţionare: Andocarea schimbătorului Waffle-Pack la plantatorul
de componente!
Este interzisă utilizarea schimbătorului Waffle-Pack dacă aceasta nu este andocat la
plantatorul de componente.
Conectaţi respectiv scoateţi cablul de comandă al schimbătorului Waffle-Pack la
priză numai dacă schimbătorul Waffle-Pack este parcat în plantatorul de compo-
nente.
Cablul de alimentare se va conecta sau deconecta de la o sursă de alimentare ex-
ternă, dacă schimbătorul Waffle-Pack este parcat în plantatorul de componente.
INDICAŢIE
Respectaţi succesiunea de pornire!
Dacă sunt montate două schimbătoare Waffle-Pack într-un plantator de componente,
atunci trebuie ţinut cont de succesiunea de pornire. În caz contrar pot apărea defecte (de
ex. CAN-Switch-Error).
Schimbătorul Waffle-Pack trebuie pornit întotdeauna înaintea pornirii plantatorul de
componente SIPLACE.
În caz de eroare opriţi schimbătorul Waffle-Pack şi plantatorul de componente SI-
PLACE şi porniţi în succesiunea corectă. Pentru aceasta ţineţi cont de timpii de aş-
teptare necesari.
