4 Instalarea ş i punerea în func ţ iune Instruc ţ iuni de utilizare SIPLACE Seria X S 4.6 Punerea în func ţ iune a plantatorului de componente Începând cu versiunea 713.0 Edi ţ ia 11/2019 230 4.6.2.1 Execut area verific …

Instrucţiuni de utilizare SIPLACE Seria X S 4 Instalarea şi punerea în funcţiune

Începând cu versiunea 713.0 Ediţia 11/2019 4.6 Punerea în funcţiune a plantatorului de componente

229

4.6 Punerea în funcţiune a plantatorului de componente

4.6.1 Punerea în funcţiune a plantatorului de componente la client

 Verificaţi poziţia corectă a tuturor subansamblurilor.

 Îndepărtaţi siguranţele de transport (vezi secţiunea 4.3.9, pagina 4.3.9).

 Ştergeţi şinele ghidajelor liniare ale axei X/Y, cu o lavetă fără scame. Pentru aceasta nu folo-

siţi diluanţi (vezi paragraful 4.3.10

, pagina 224).

 Legați racordurile de curent și de aer comprimat. Aveţi grijă ca conductele de alimentare să

constituie un pericol de împiedicare. Pe cât posibil nu aşezaţi conductele de alimentare sub

utilaj.

 Porniţi plantatorul de componente şi verificaţi funcţionarea dispozitivelor de siguranţă cum ar

fi tasta de oprire de urgenţă, comutatorul de poziţie al capotelor şi a cărucioarelor de compo-

nente.

 Efectuaţi un ciclu de referinţă.

 Efectuaţi prima calibrare a plantatorului de componente (vezi secţiunea 4.6.2.1, pagina 230).

 Încărcaţi un lot în calculator şi testaţi-l.

 Verificaţi punctul zero al plantatorului de componente după o perioadă de încălzire de 3 - 4 h.

 Echipaţi modulele alimentatoare cu ajutorul personalului de deservire al clientului, pe baza

programului de plantare al clientului.

 Iniţiaţi personalul de deservire în manipularea modulelor alimentatoare pe baza îndrumarului

JobGuide.

4.6.2 Verificarea şi reglarea întrerupătoarelor capotei de protecţie

 Verificaţi funcţionarea întrerupătorului capotei de protecţie (vezi 2.4.1 la pagina 63).

 Ajustaţi întrerupătoarele capotei de protecţie dacă este cazul (vezi instrucţiunile de service).

4 Instalarea şi punerea în funcţiune Instrucţiuni de utilizare SIPLACE Seria X S

4.6 Punerea în funcţiune a plantatorului de componente Începând cu versiunea 713.0 Ediţia 11/2019

230

4.6.2.1 Executarea verificării configuraţiei

 Daţi clic pe bara de simboluri "Service Tools".

 Daţi clic pe suprafaţa Calibrare automată.

Fig. 4.6 - 1 Service Tools => Calibrare automată (exemplu)

 Alegeţi Selectare => Calibrare axă portal (1).

(1)

Instrucţiuni de utilizare SIPLACE Seria X S 4 Instalarea şi punerea în funcţiune

Începând cu versiunea 713.0 Ediţia 11/2019 4.6 Punerea în funcţiune a plantatorului de componente

231

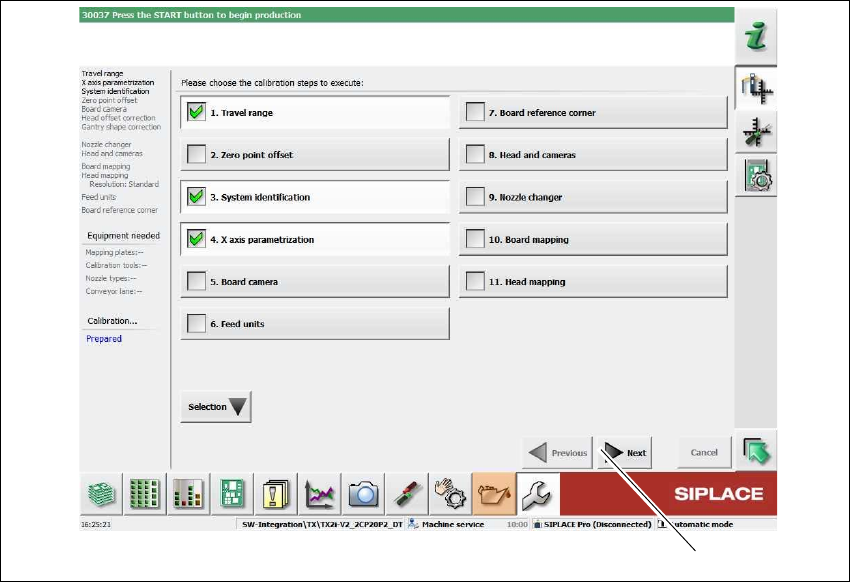

Fig. 4.6 - 2 Service Tools => Calibrare automată => Calibrare axe portal (exemplu)

Următorii paşi de calibrare sunt activaţi:

– 1. Domeniu de deplasare

– 3. Identificare sistem

– 4. Parametrare axa X

 Daţi clic pe Continuare (1).

Calibrarea trebuie să se efectueze fără erori.

(1)
