Instruc ţ iuni de utilizare SIPLACE Seria X S 3 Date tehnice ş i subansambluri Începând cu versiunea 713.0 Edi ţ ia 11/2019 3.8 Modul alimentato r de band ă SIPLACE pentru SIPLACE X-Seria S 165 3.8.5.1 Descriere Cu ajuto…
3 Date tehnice şi subansambluri Instrucţiuni de utilizare SIPLACE Seria X S
3.8 Modul alimentator de bandă SIPLACE pentru SIPLACE X-Seria S Începând cu versiunea 713.0 Ediţia 11/2019
164
3.8.5 Interfaţa de energie şi date (EDIF) pentru modulele alimentatoare X
Cod articol 00141247-xx interfaţa de energie şi date pentru modulul alimentator X
3
Fig. 3.8 - 8 Interfaţa de energie şi date pentru modulele alimentatoare X
(1) Buton de deblocare pentru eliberarea clichetului de blocare
(2) Panou de operare
(3) Cablu de date
(4) Cablu de alimentare electrică
(5) Carcasa sistemului electronic
(6) Picioare rabatabile
(7) Profil omega pentru ghidarea modulelor alimentatoare
(8) Clichet de blocare
(9) Orificiu de angrenare pentru ştiftul de centrare anterior al modulului alimentator
(10) Placă de bază
(11) Suportul rolei benzii
Instrucţiuni de utilizare SIPLACE Seria X S 3 Date tehnice şi subansambluri
Începând cu versiunea 713.0 Ediţia 11/2019 3.8 Modul alimentator de bandă SIPLACE pentru SIPLACE X-Seria S
165
3.8.5.1 Descriere
Cu ajutorul interfeţei de energie şi date este posibilă punerea în funcţiune a modulelor alimenta-
toare X şi în exteriorul plantatorului de componente şi al poziţiei de preinstalare. Interfaţa constă
dintr-un cadru de aluminiu cu profil Omega (poz. 7 din Fig. 3.8 - 6
, pagina 162) pentru instalarea
şi ghidarea modulelor alimentatoare. Modulul alimentator se montează, în mod similar ca la căru-
ciorul cu componente X, cu ghidaje de glisare pe profilul omega şi se împinge în faţă, până când
ştiftul de centrare din faţă al modulului alimentator se scufundă complet în alezaj (Poz. 9 din Fig.
3.8 - 6
, pagina 162). Clichetul de blocare (Poz. 8 din Fig. 3.8 - 6, pagina 162) blochează modulul
alimentator în această poziţie. Pentru îndepărtarea modulului alimentator apăsaţi tasta de deblo-
care (Poz. 1 din Fig.
3.8 - 6
, pagina 162). Clichetul de blocare (Poz. 8 din Fig. 3.8 - 6, pagina 162) se împinge în jos şi
eliberează modulul alimentator. Picioare rabatabile (Poz. 6 din Fig. 3.8 - 6
, pagina 162) stabili-
zează poziţia interfeţei de energie şi date, în special la modulele alimentatoare late.
Carcasa părţii electronice (Poz. 5 din Fig. 3.8 - 6
, pagina 162) include circuitul electronic de co-
mandă pentru interfaţa de energie şi de date. Panoul de operare (Poz. 2 din Fig. 3.8 - 6
, pagina
162
) constă din butoane de pornire şi de oprire şi două LED-uri pentru indicarea stării. Comuni-
care cu un PC se desfăşoară printr-un cablu de date (Poz. 3 din Fig. 3.8 - 6
, pagina 162). Cablul
de alimentare cu curent (Poz. 4 din Fig. 3.8 - 6
, pagina 162) se racordează la unitatea de alimen-
tare cu curent livrată.
3.8.5.2 Utilizare
Interfaţa de energie şi date serveşte pentru verificarea, întreţinerea şi repararea modulelor ali-
mentatoare X. În plus, aceasta poate fi utilizată la producţia PCB-urilor în vederea preinstalării.
Pentru aceasta interfaţa de energie şi de date se fixează pe placa de bază (Poz. 10 din Fig. 3.8 -
8, pagina 164). Şi suportul rolei de curea (Poz. 11 din Fig. 3.8 - 8, pagina 164) este montată pe
placa de bază. Cu o bandă de componente instalată, puteţi verifica sau redefini pasul, poziţia de
preluare şi viteza de transport. Există instrucţiuni de utilizare detaliate care descriu modul de uti-
lizare a interfeţei şi lucrările de service.
3.8.5.3 Furnitura
– Single Slot EDIF
– Alimentator de reţea, 100 - 120 / 200 - 240 V~, +30V-, 4,3 A
– Placa de bază cu braţul rolei de bandă
– Instrucţiuni de utilizare
3 Date tehnice şi subansambluri Instrucţiuni de utilizare SIPLACE Seria X S
3.8 Modul alimentator de bandă SIPLACE pentru SIPLACE X-Seria S Începând cu versiunea 713.0 Ediţia 11/2019
166
3.8.6 SIPLACE PowerConnector X
Cod articol 00141420-xx SIPLACE PowerConnector X
3

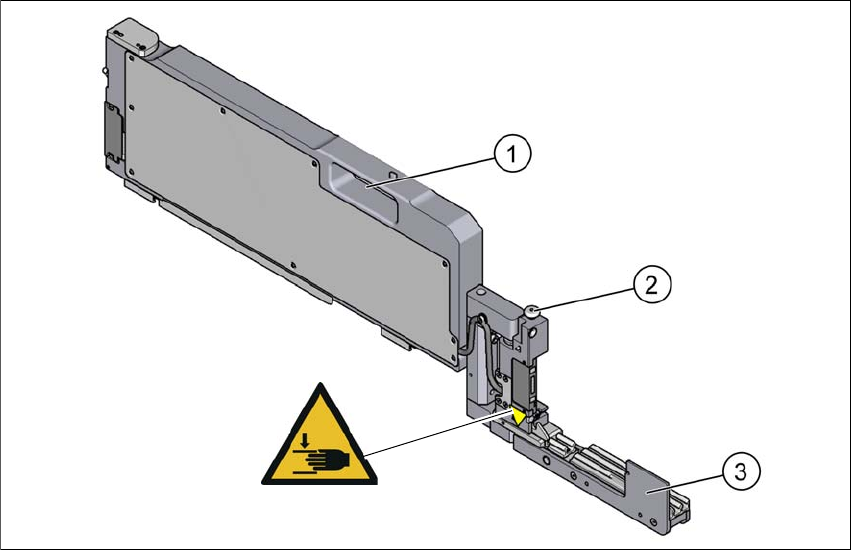

Fig. 3.8 - 9 SIPLACE PowerConnector X
(1) Mâner
(2) Buton de deblocare pentru consolă şi transportor
(3) Consolă (în poziţia de lucru)
Poz. W 024, cod articol 03155346-01
3.8.6.1 Descriere
Cu ajutorul SIPLACE PowerConnector X remedierea defecţiunilor poate fi efectuată la modulele
alimentatoare SIPLACE X, în maşină, fără oprirea producţiei.
Descrierea amănunţită o veţi găsi în "Manualul de utilizare SIPLACE PowerConnector X [cod ar-
ticol 00198772-01-xx.]
W 024
