Instrucţiuni de utilizare SIPLACE Seria X S 3 Date tehnice şi subansambluri
Începând cu versiunea 713.0 Ediţia 11/2019 3.9 Cărucior cu componente
171
3.9 Cărucior cu componente
Cod articol 00119722-xx Cărucior cu componente SIPLACE X-Seria S
La plantatoarele de componente SIPLACE X-Seria S se pot parca patru cărucioare cu compo-
nente SIPLACE X-Seria S.
3
Fig. 3.9 - 1 Locaţiile cărucioarelor de componente (exemplu SIPLACE X4i S)
(1) Locaţia 1
(2) Locaţia 2
(3) Locaţia 3
(4) Locaţia 4
(T) Direcţia de transport a plăcilor de circuite
Cărucioarele cu componente sunt module de sine stătătoare, care pot fi echipate cu module ali-
mentatoare într-o poziţie de echipare externă. Schimbarea căruciorului cu componente necesită
aşadar numai o întrerupere de scurtă durată a procesului de producţie.
(1)
(4)
(2)
(3)
3 Date tehnice şi subansambluri Instrucţiuni de utilizare SIPLACE Seria X S
3.9 Cărucior cu componente Începând cu versiunea 713.0 Ediţia 11/2019
172
3
Fig. 3.9 - 2 Căruciorul cu componente SIPLACE X-Seria S, cu o înălţime de transport de 950 mm
3
(1) Alezaje pentru înălţimea transportorului de plăci de circuite de 900, 930 şi 950 mm în stâlpii
de ghidare.
(2) Butuc de sustinere
(3) Masa componentelor
(4) Limba de cuplare pentru întrerupătorul de siguranţă în dispozitivul de tracţiune al căruciorului
de componente
Instrucţiuni de utilizare SIPLACE Seria X S 3 Date tehnice şi subansambluri
Începând cu versiunea 713.0 Ediţia 11/2019 3.9 Cărucior cu componente
173
3.9.1 Structură
Căruciorul cu componente este alcătuit în principal din şasiu, masa componentelor pentru insta-
larea modulelor alimentatoare, containerul pentru role de bandă şi recipientul pentru deşeuri de
bandă.
3

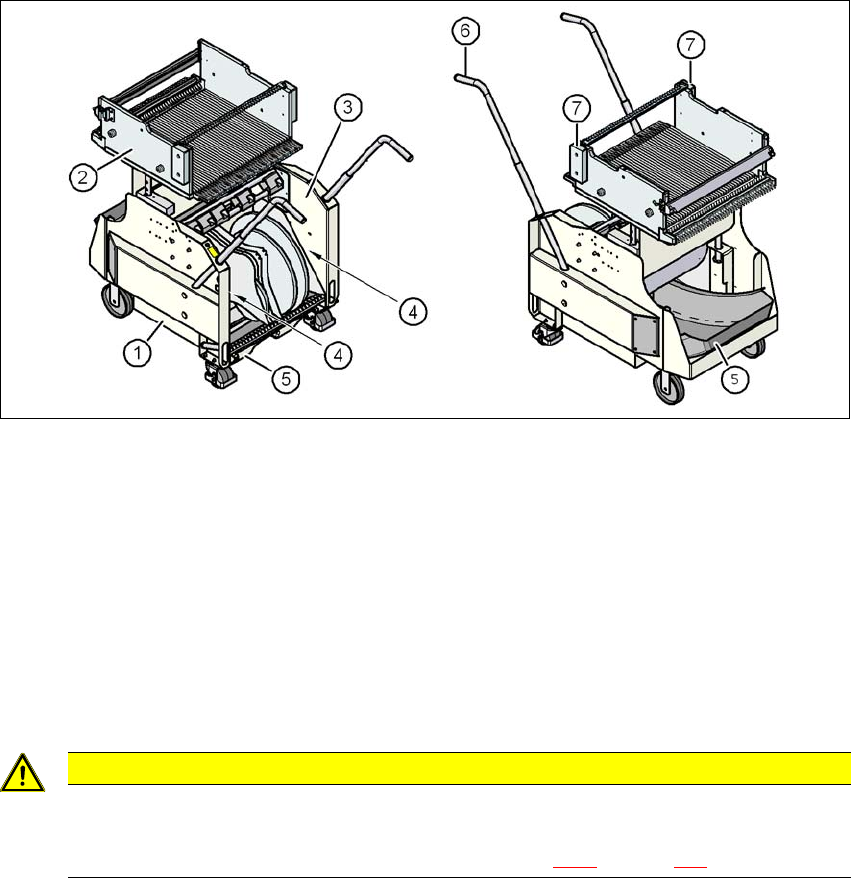

Fig. 3.9 - 3 Cărucior de componente, SIPLACE X-Seria S, vedere din faţă şi spate
(1) Şasiu
(2) Masa componentelor
(3) Container pentru benzi
(4) Fantă pentru preluarea listelor de echipare
(5) Recipient pentru deşeuri de bandă
(6) Mâner
(7) Protecţie contra intervenţiei
3
ATENŢIE
Respectaţi prevederile de siguranţă!
La extragerea recipientului pentru deşeuri de bandă din căruciorul de componente
respectaţi prevederile de siguranţă din paragraful 5.8.2
, pagina 262
