Instruc ţ iuni de utilizare SIPLACE Seria X S 6 Extensiile sta ţ iei Începând cu versiunea 713.0 Edi ţ ia 11/2019 6.1 Schimb ă tor de pipete 305 6 A ş eza ţ i magazia pe sfera butonu lui de reten ţ ie (Poz. 5 din Fig. …
6 Extensiile staţiei Instrucţiuni de utilizare SIPLACE Seria X S
6.1 Schimbător de pipete Începând cu versiunea 713.0 Ediţia 11/2019
304
6

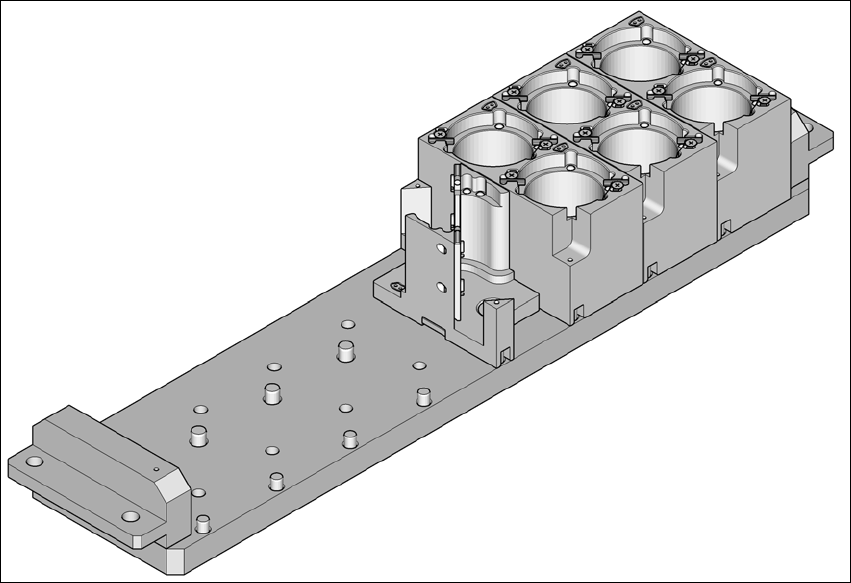

Fig. 6.1 - 12 Schimbătorul de pipete pentru C&P/CPP - schimbare magazie
(1) Pârghie pentru ridicarea magaziei
(2) Ştift cilindric, se angrenează în orificiul magaziei
(3) Ştift elastic pentru declanşarea microîntrerupătorului
(4) Ştiftul mecanismului de culisare, deplasează placa de blocare
(5) Sfera butonului
(6) Ştift cilindric, se angrenează în orificiul alungit al magaziei
(7) Placă de blocare în poziţia „Magazie blocată”
(1)
(2)
(3)
(4)
(5)
(6)
(7)
Instrucţiuni de utilizare SIPLACE Seria X S 6 Extensiile staţiei
Începând cu versiunea 713.0 Ediţia 11/2019 6.1 Schimbător de pipete
305
6
Aşezaţi magazia pe sfera butonului de retenţie (Poz. 5 din Fig. 6.1 - 12, pagina 304).
Apăsaţi uniform magazia în jos, astfel încât sferele butoanelor de retenţie să se cupleze si-
multan la toate butoanele de retenţie.
6.1.3.3 Detectarea poziţiei
Fiecare magazie a schimbătorului de pipete are două repere de ajustare pentru stabilirea poziţiei.
6
Fig. 6.1 - 13 Magazie de pipete - numerotarea locaşurilor, reperele pentru stabilirea poziţiei şi a poziţiei unghiulare
(1) Placă de blocare în poziţia „Magazie deschisă”
(2) Repere de ajustare pentru stabilirea poziţiei
INDICAŢIE
6
Deplasaţi placa de blocare în poziţia „Magazie blocată”.
Înainte de utilizare, orientaţi astfel magazia încât ştifturile cilindrice (Poz. 2 şi 6 din
Fig. 6.1 - 12
, pagina 304) să poate să alunece în alezajele de centrare şi în gaura
alungită.
(1)
(2)
(2)
6 Extensiile staţiei Instrucţiuni de utilizare SIPLACE Seria X S
6.1 Schimbător de pipete Începând cu versiunea 713.0 Ediţia 11/2019
306
6.1.4 Schimbătorul de pipete pentru SIPLACE TwinStar
Cod articol 03005191-xx Magazie pentru 2 pipete
Cod articol 03001807-xx Magazie pentru 1 pipetă
6
Fig. 6.1 - 14 Schimbătorul de pipete pentru SIPLACE TwinStar
6.1.4.1 Descriere
Acest schimbător de pipete are o capacitate de până la 12 magazii de pipete. Sunt disponibile
două tipuri de magazii: Magazii standard şi magazii pentru pipete speciale sau graifăr. Magaziile
sunt aşezate pe suport comun. Acestea sunt centrate cu câte 2 ştifturi cilindrice şi fixate cu două
şuruburi cu cap înecat.
