4.1.5.4 Aspecte ce trebuie avute neapărat în vedere la transport
4
4
AVERTIZARE
Pericol de deteriorare a picioarelor maşinii!
Filetul pentru picioarele maşinii în batiul plantatorului de componente se poate deteriora
prin frecarea de sol sau prin lovituri.
În timpul transportului, aveţi grijă neapărat ca toate picioarele maşinii să fie ridicate
de pe sol.
AVERTIZARE
Pericol de deteriorare a canalului aerului uzat al pompei de vid!
În zona de plantare 1 se pot monta pompe de vid. Canalul aerului uzat este montat sub
batiul maşinii. Acest canal al aerului uzat poate fi deteriorat la transportul cu stivuitorul.
Demontaţi canalul aerului uzat înaintea transportării plantatorului de componente
electronice cu un stivuitor.
Instrucţiuni de utilizare SIPLACE Seria X S 4 Instalarea şi punerea în funcţiune
Începând cu versiunea 713.0 Ediţia 11/2019 4.2 Infrastructura locului de amplasare
193
4.2 Infrastructura locului de amplasare
4
4.2.1 Recomandări pentru structura terenului
Terenul de sub plantatorul de componente trebuie să fie rezistent şi neted, deoarece în timpul
funcţionării plantatorului de componente forţele dinamice pot cauza vibraţii la locul amplasării.
Amplitudinea vibraţiilor depinde de conformaţia terenului de fundare. Sunt adecvate în principiu,
în măsura în care se respectă parametrii pentru încărcarea solului etc., următoarele:
–planşee din beton armat, de exemplu planşeele din halele industriale
–plăci de fundaţie din beton armat, de exemplu plăcile de fundaţie din beton ale halelor fără
subsol
–încăperile cu pardoseală dublă, în măsura în care încăperea intermediară prezintă o fundaţie
stabilă. Pentru această fundaţie intermediară sunt valabile aceleaşi condiţii de instalare.
Aceasta poate fi realizată din grinzi metalice sau din beton.
4
4.2.1.1 Planeitatea maximă a terenului
Terenul de sub plantatorul de componente poate avea o pantă maximă de 0,63%. Aceasta cores-
punde unei înclinări de 5 mm pe o distanţă de 800 mm (de ex. lăţimea unei mese pentru compo-
nente).
4.2.1.2 Greutatea maşinii şi încărcarea pe suprafaţă
Valorile pentru greutatea maşinii şi sarcinile pe suprafaţă veţi găsi în paragraful 3.3.1, pagina 110.
INDICAŢIE
Respectaţi şi prevederile din documentul "Configurarea reţelei şi aerului comprimat pen-
tru instalaţiile SMD" (germană+engleză, cod articol 00197548-xx), pe care l-aţi primit la
livrarea plantatorului de componente SIPLACE.
4 Instalarea şi punerea în funcţiune Instrucţiuni de utilizare SIPLACE Seria X S
4.2 Infrastructura locului de amplasare Începând cu versiunea 713.0 Ediţia 11/2019
194
4.2.2 Alimentare cu aer comprimat

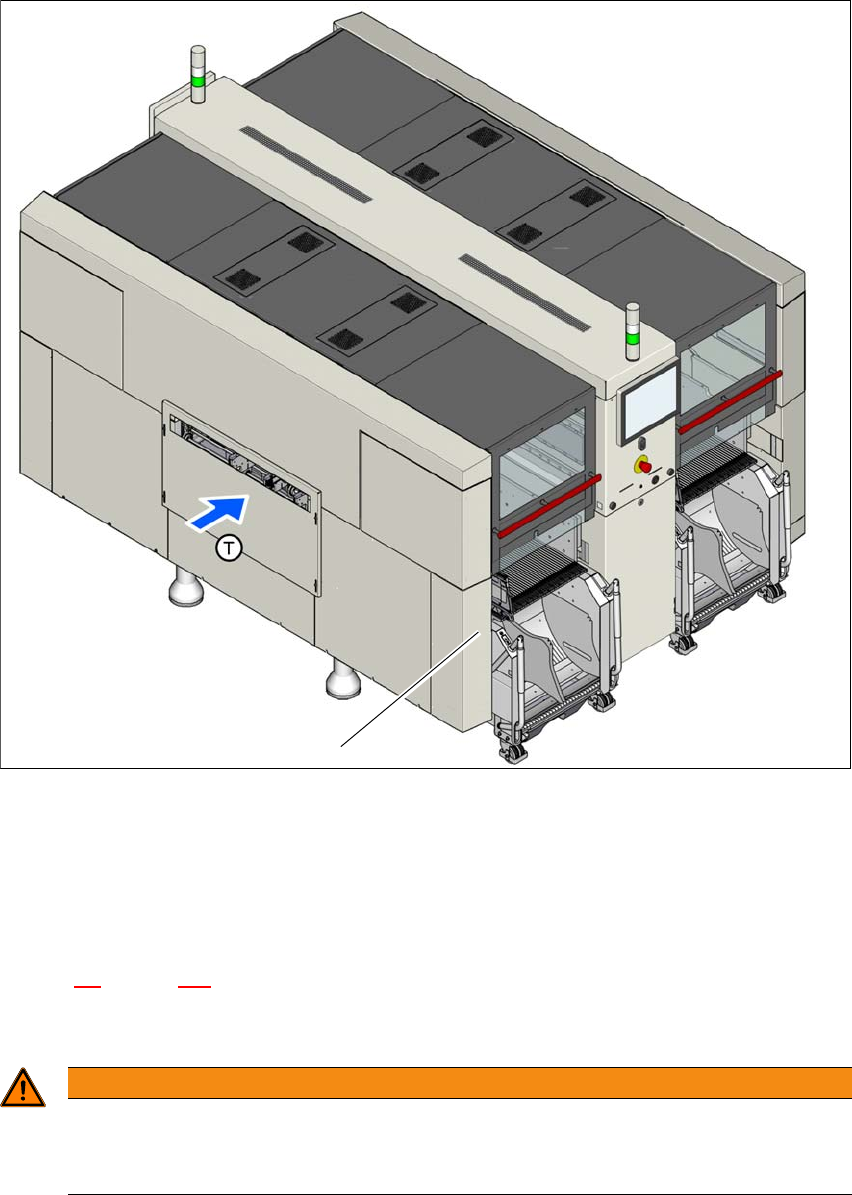

Fig. 4.2 - 1 Poziţia alimentării cu aer comprimat la plantatorul de componente
(1) Poziţia de montare a alimentării cu aer comprimat
4.2.2.1 Verificarea alimentării cu aer comprimat
Verificaţi dacă alimentarea cu aer comprimat îndeplineşte specificaţiile maşinii (vezi tabelul din pa-
ragraful 3.2
, pagina 107).
Înregistraţi în procesul verbal caracteristicile aerului comprimat de la locul de amplasare.
4
1
AVERTIZARE
Pericol de accidentare!
Pericol de accidentare la conductele de aer comprimat aflate sub presiune!
Nu deconectaţi niciodată conductele de aer comprimat aflate sub presiune.
