Käyttöohje SIPLACE SX1/SX2 3 Tekniset tiedot ja moduulit Ohjelmistoversiosta SR.710.0 alkaen Painos 12/2016 3.3 Mitat ja paino 105 3.3.5 Painopiste 3.3.5.1 SX1/SX2 -automaatin p ainopiste 3 Kuva 3.3 - 4 SX1/SX2-automaati…
3 Tekniset tiedot ja moduulit Käyttöohje SIPLACE SX1/SX2
3.3 Mitat ja paino Ohjelmistoversiosta SR.710.0 alkaen Painos 12/2016
104
3.3.4 Komponenttivaunujen järjestelyalueen säteet automaatin SIPLACE SX1/
SX2 yhteydessä
3
Kuva 3.3 - 3 Komponenttivaunujen järjestelyalueen säteet automaatin SX1/SX2 yhteydessä
Komponenttivaunujen järjestelyalueen säteet R automaatin SX1/SX2 yhteydessä ovat seuraavat:
3
3
Paikoituspaikka 1 (ulkona) Paikoituspaikka 2 (sisällä)
Järjestelyalueen säde R 760 mm 760 mm
Etäisyys L1: koneen keskus-
tasta komponenttivaunun ulko-
reunaan
1300 mm 1175 mm
Etäisyys L2: Koneen keskus-
tasta seinään
2060 mm 1935 mm
Käyttöohje SIPLACE SX1/SX2 3 Tekniset tiedot ja moduulit
Ohjelmistoversiosta SR.710.0 alkaen Painos 12/2016 3.3 Mitat ja paino
105
3.3.5 Painopiste
3.3.5.1 SX1/SX2 -automaatin painopiste
3

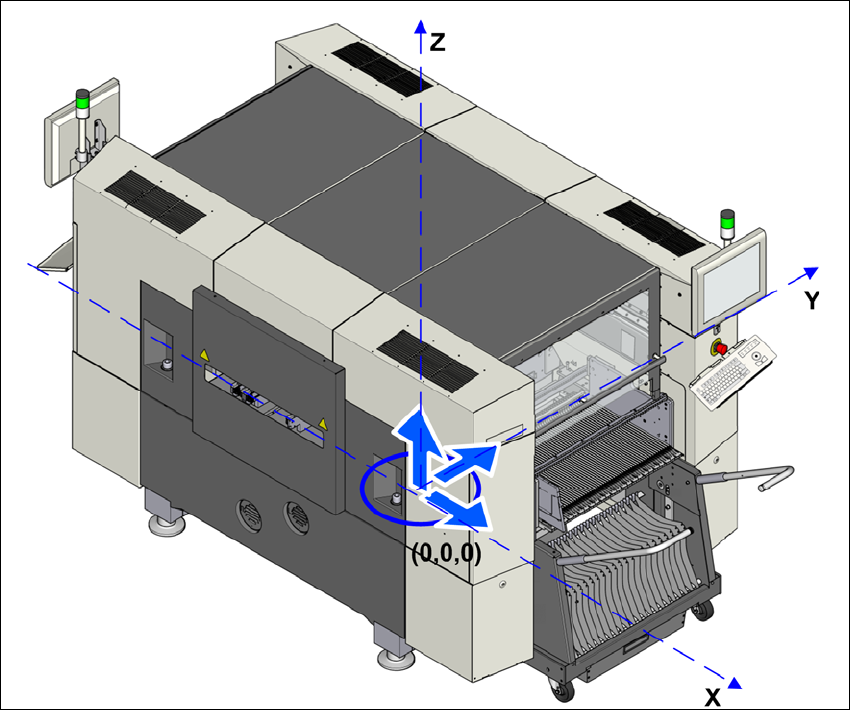

Kuva 3.3 - 4 SX1/SX2-automaatin painopiste millimetreinä
X-koordinaatti 0 mm
Y-koordinaatti 0 mm
Z-koordinaatti 738,5 mm
Nämä painopisteen koordinaatit koskevat automaattia, jonka piirilevyjen kuljetuskorkeus on
900 mm.
3 Tekniset tiedot ja moduulit Käyttöohje SIPLACE SX1/SX2
3.4 Moduulien yleiskuvat Ohjelmistoversiosta SR.710.0 alkaen Painos 12/2016
106
3.4 Moduulien yleiskuvat
3.4.1 Moduulien yleiskuva - SIPLACE SX2
3
3
Kuva 3.4 - 1 SX2-automaatti - moduulien yleiskuva
(1) Perusmoduuli
(2) Robottimoduuli
(3) Portaali 2 ladontapäällä
(4) Piirilevykuljetin (yksittäis- tai kaksoiskuljetin)
(5) Portaali 1 ladontapäällä
(6) Näyttöyksikkö ja näppäimistö ( 2x)
(7) Komponenttivaunu paikoituspaikassa 1
(8) Paikoituspaikka 2, varustettu sisäänvetoyksiköllä, nauhaleikkurilla, tyhjän nauhan ohjainka-
navalla
(T) Piirilevyn kuljetussuunta
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(6)
(8)
