3.9 Komponenttivaunu SIPLACE SX1/SX2
Tuotenro 00519922-xx, komponenttivaunu SIPLACE SX1/SX2, 60 kaistaa
Tuotenro 00519722-xx, komponenttivaunu SIPLACE SX1/SX2, 30 kaistaa
Mallisarjan SIPLACE SX1/SX2 automaatteihin voi telakoida kaksi 60-kaistaista komponenttivau-
nua SIPLACE SX1/SX2. Jos toiseen paikoituspaikkaan on sijoitettu vaihtolaite WPC5/WPC6, jäl-
jelle jäävään paikoituspaikkaan voi sijoittaa yhden 30-kaistaisen komponenttivaunun.
3

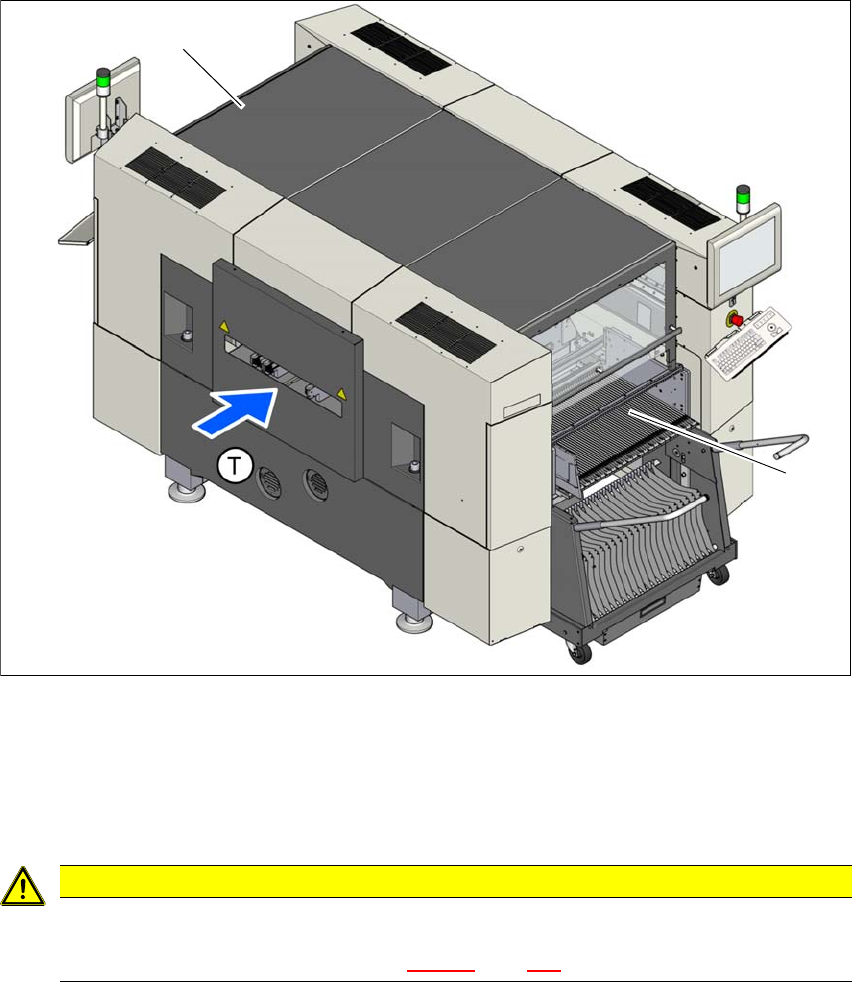

Kuva 3.9 - 1 Komponenttivaunujen paikoituspaikat, SIPLACE SX1/SX2
(1) Paikoituspaikka 1
(2) Paikoituspaikka 2
(T) Piirilevyn kuljetussuunta
3
HUOMIO
Automaattien SIPLACE SX1/SX2 komponenttivaunut saa telakoida ainoastaan sellaisiin
paikoituspaikkoihin, joihin on asennettu laitteisiin SIPLACE SX1/SX2 tarkoitettu kompo-
nenttivaunun sisäänvetoyksikkö (kuva 5.15 - 4
, sivu 274).
(2)
(1)
Käyttöohje SIPLACE SX1/SX2 3 Tekniset tiedot ja moduulit
Ohjelmistoversiosta SR.710.0 alkaen Painos 12/2016 3.9 Komponenttivaunu SIPLACE SX1/SX2
161
3.9.1 Rakenne
Komponenttivaunut ovat itsenäisiä moduuleja, jotka voidaan varustaa ulkoisella varustelupaikalla
syöttömoduuleilla. Komponenttivaunun vaihto vaatii siksi vain tuotantoprosessin lyhyen keskeyt-
tämisen.
Komponenttivaunu koostuu pääasiassa konealustasta, syöttömoduulien nostoon tarkoitetusta
komponenttipöydästä, nauharullakontista ja nauhajäteastiasta. Saatavissa on kaksi erilaista kom-
ponenttivaunua. 60-kaistaisella komponenttipöydällä varustettu komponenttivaunu ja 30-kaistai-
sella komponenttipöydällä varustettu komponenttivaunu. 30-kaistainen komponenttivaunu on
sijoitettava vaihtolaitteiden WPC5/WPC6 rinnalle.
3
Kuva 3.9 - 2 Komponenttivaunu, SIPLACE SX1/SX2, 60 kaistaa, edestä ja takaa nähtynä
(1) Alusta
(2) Komponenttipöytä
(3) Nauhasäiliö
(4) Nauhajäteastia
(5) Kahva
(6) Kosketussuoja
(1)
(2)
(5)
(4)
(3)
(5)
(4)
(6)
(6)
3 Tekniset tiedot ja moduulit Käyttöohje SIPLACE SX1/SX2
3.9 Komponenttivaunu SIPLACE SX1/SX2 Ohjelmistoversiosta SR.710.0 alkaen Painos 12/2016
162
3
3
3.9.2 Kuvaus
Nauharullasäiliöön voi sijoittaa nauharullia, joiden koko on enintään 17 tuumaa (432 mm).
Nauhasäiliön ja komponenttivaunun välissä on sekä vasemmalla että oikealla puolella 5 mm:n
rako varustelulistoja varten.
Ulosvedettävä nauhajäteastia sijaitsee alustan alapuolella. Leikatut nauhajätteet putoavat lasku-
kourua pitkin nauhajäteastiaan, joka on tyhjennettävä kulloinkin tulevan jätemäärän mukaan.
Kahvat voi kääntää ylös tai alas.
3
HUOMIO
Noudata turvallisuusohjeita!
Noudata kappaleeseen 5.8.2 sivulla 246 sisältyvää turvallisuusohjetta vetäessäsi
nauhajätesäiliön pois komponenttivaunusta.
HUOMIO
Kahvojen murtumisen vaara!
Kahvat voivat murtua komponenttivaunun kuljettamisen aikana.
Älä nosta komponenttivaunua kuljetuksen aikana kahvoista.
Käytä kahvoja ainoastaan komponenttivaunun työntämiseen.
Käytä haarukkatrukkia, jos tarkoituksenasi on kuljettaa komponenttivaunua tai nos-
taa komponenttivaunu kuormalavan päältä.
OHJE
Kaikkien komponenttivaunujen tulee olla telakoitu automaatin yhteyteen automaatin käy-
tön ajaksi.
Täytä vapaat paikoituspaikat dummy-syöttömoduuleilla siten kuin on kuvattu kappa-
leessa 2.7.5.1
sivulla 82.
