Käyttöohje SIPLACE SX1/SX2 6 Asemalaajennukset Ohjelmistoversiosta SR.710.0 alkaen Painos 12/2016 6.1 Pipetinvaihtajat 291 Aseta makasiini p ainonappikuulie n päälle ( kohta 5 kuvassa 6.1 - 8 , sivu 29 0 ). Paina mak…
6 Asemalaajennukset Käyttöohje SIPLACE SX1/SX2
6.1 Pipetinvaihtajat Ohjelmistoversiosta SR.710.0 alkaen Painos 12/2016
290
6

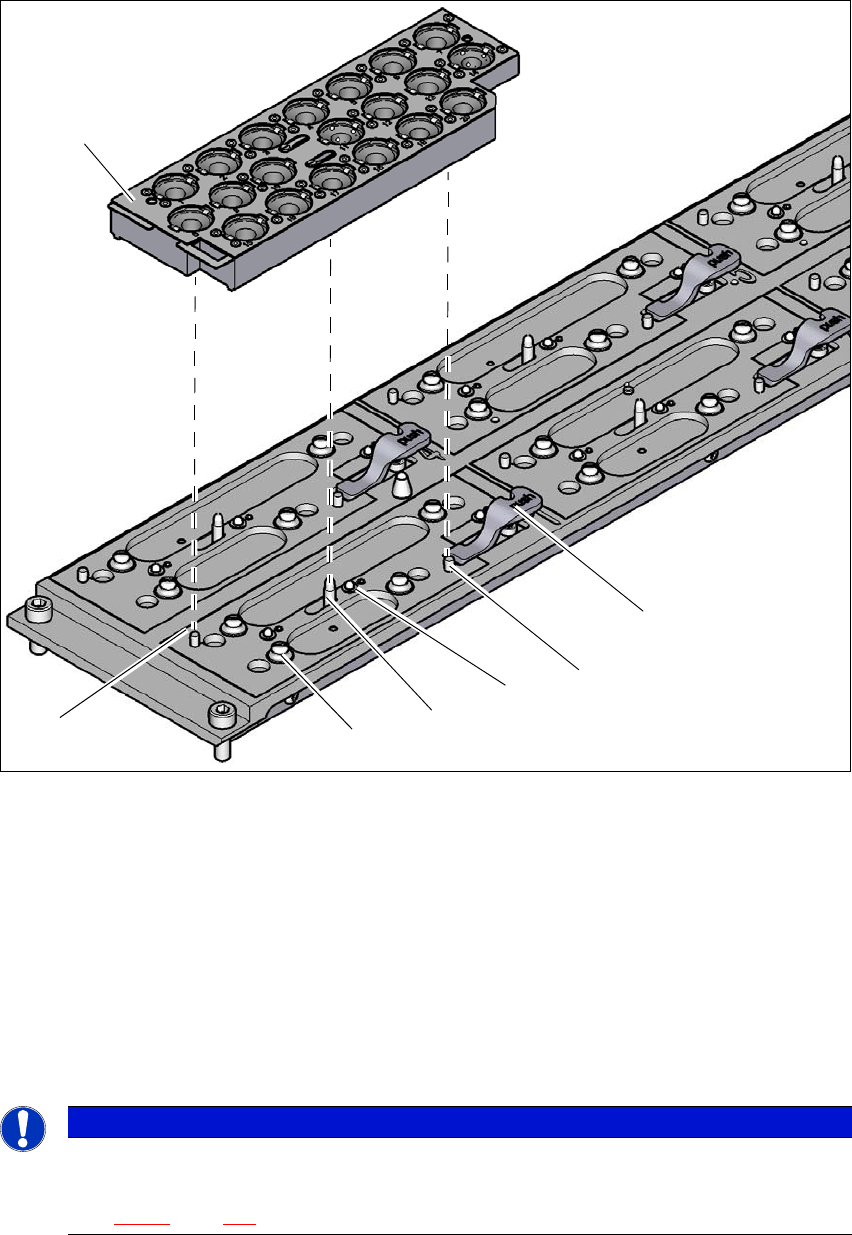

Kuva 6.1 - 8 Pipetinvaihtajien ladontapäähän C&P20 P- makasiinin vaihto (esimerkki: 6 makasiinia)
(1) Makasiinin nostovipu
(2) Lieriötappi, asettuu makasiinin poraukseen
(3) jousitappi mikrokytkimen kytkemiseen
(4) Siirtomekanismin tappi, liikuttaa lukituslevyä
(5) Painonappikuula
(6) Lieriötappi, asettuu makasiinin pitkittäisreikään
(7) Lukituslevy asennossa "makasiini lukittu"
6
OHJE
Työnnä lukituslevy asentoon "makasiini lukittu".
Kohdista makasiini ennen asentamista siten, että lieriötapit (kohdat 2 ja 6 kuvassa
6.1 - 8
, sivu 290) pystyvät asettumaan keskitysporaukseen ja pitkittäisreikään.
(1)
(2)
(3)
(4)
(5)
(6)
(7)
Käyttöohje SIPLACE SX1/SX2 6 Asemalaajennukset
Ohjelmistoversiosta SR.710.0 alkaen Painos 12/2016 6.1 Pipetinvaihtajat
291
Aseta makasiini painonappikuulien päälle (kohta 5 kuvassa 6.1 - 8, sivu 290).
Paina makasiinia tasaisesti alas niin, että painonappikuulat napsahtavat samanaikaisesti
kaikkiin painonappeihin.
6.1.2.7 Asennon tunnistus
Jokaisessa pipetinvaihtajan makasiinissa on kaksi kodistusmerkkiä, yksi sijainnin määrittämiseen
ja yksi kulmasuunna määrittämiseen.
6

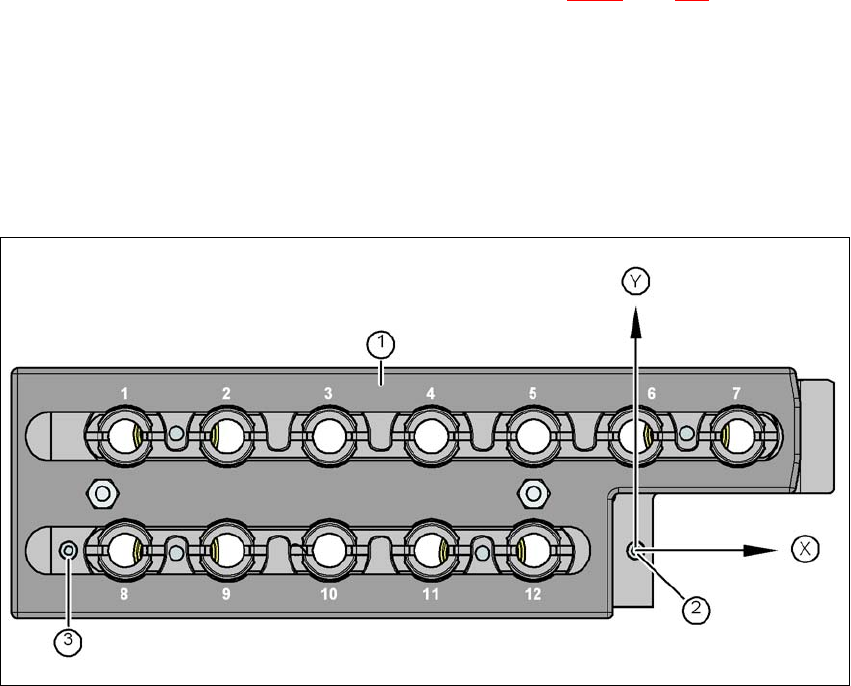

Kuva 6.1 - 9 Pipettimakasiini - paikkanumerointi, kohdistusmerkit sijainnin ja kulmasuunnan määrittämiseen
(1) Lukituslevy asennossa "makasiini auki"
(2) Kohdistusmerkki aseman määrittämiseen
(3) Kohdistusmerkki kulma-aseman määrittämiseen
6 Asemalaajennukset Käyttöohje SIPLACE SX1/SX2
6.1 Pipetinvaihtajat Ohjelmistoversiosta SR.710.0 alkaen Painos 12/2016
292
6.1.3 Pipetinvaihtaja ladontapäähän SIPLACE MultiStar CPP
6.1.3.1 Pipetinvaihtaja CPP, varustettu 4 makasiinilla
Tuotenro 00519841-xx, pipetinvaihtaja CPP paikkaan 1 tai 2
Tuotenro 00519842-xx, pipetinvaihtaja CPP paikkaan 3 tai 4
tai 6
Tuotenro 03103649-xx, pipetinvaihtaja, perusrakenne CP/all - lyhyt
6

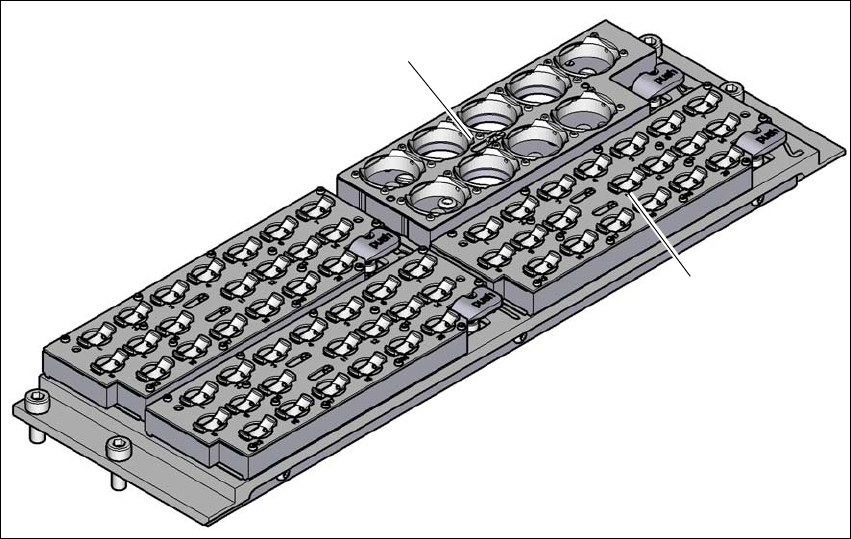

Kuva 6.1 - 10 Pipetinvaihtaja ladontapäähän SIPLACE MultiStar, varustettu 4 makasiinilla
(1) Pipettimakasiini 20xx-pipeteille
(2) Pipettimakasiini 28xx-pipeteille
Makasiinit ovat yhteisellä kannatinlevyllä. Ne on keskitetty kahdella sylinteritapilla ja kiinnitetty
4:llä painonapilla. Jokaisessa makasiinissa olevan kahden kohdistusmerkin avulla määritetään
tarkka positio. Makasiinin kunnollista istuvuutta pipetinvaihtajan kannatinlevyn päällä valvotaan
mikrokytkimien avulla, jotta vältyttäisiin ladontapään törmäykseltä mahdollisesti koholla olevaan
makasiiniin. Jokaisen 4:en makasiinipaikan tulee olla täytettynä, koska makasiinin puuttuessa tai
istuvuuden ollessa huono, turvapiiri pysäyttää automaatin. Pipetinvaihtaja tunnistaa lisäksi pipet-
timakasiinien koodauksen perusteella, onko kyseessä tyypin 20xx pipettimakasiini vaiko tyypin
28xx pipettimakasiini.
Pipettiasemalla komponentit voi puhaltaa pois pipeteistä. Pipetit on mahdollista vetää pois ase-
milta ja siirtää hävitettäväksi poistoastiaan.
(1)
(2)
