Työnnä komponenttivaunua varovasti automaatin vastakkeeseen asti. Komponenttipöydän
vastekappaleen (2) tulee mahtua koneen sisäänvetoyksikön yhteydessä olevan pöydän kor-
keusvalvontaan käytettävän kulman (1) alapuolelle (vasemmalla ja oikealla puolella).
5

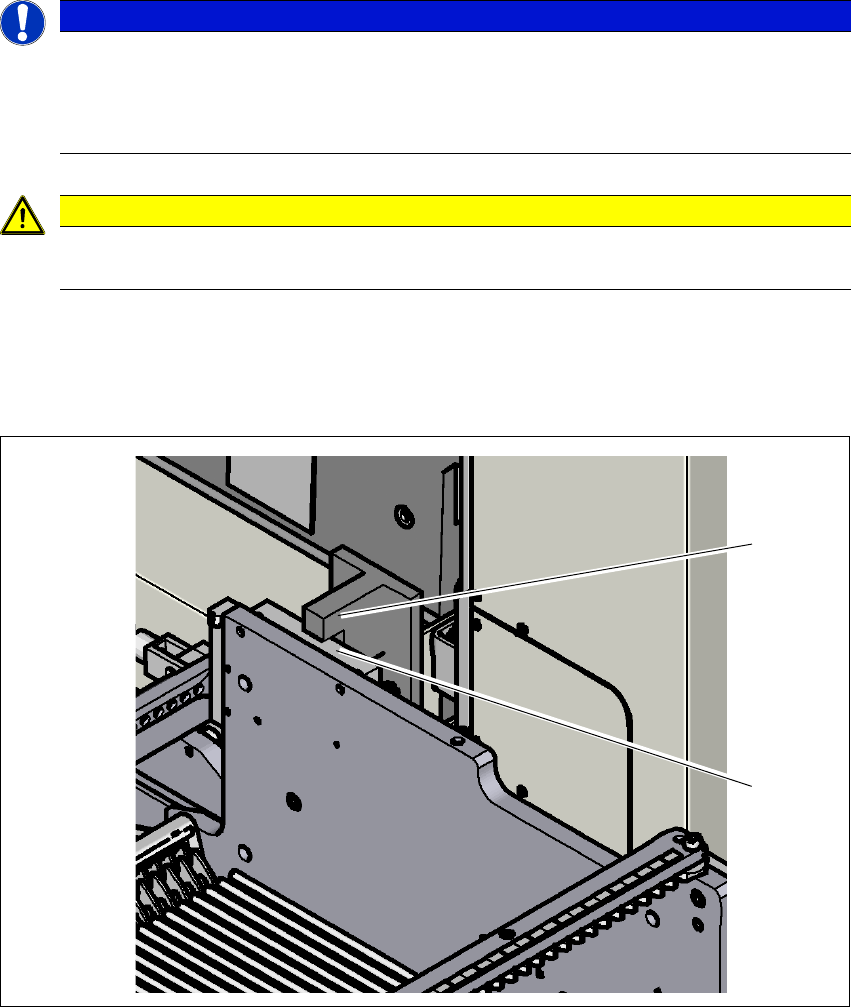

Kuva 5.15 - 5 Pöydän korkeuden valvonta
OHJE
Nauhojen katkaisu moduulien reunan kohdalta
Jos nauhoja ei katkaista X-syöttömoduulien etureunan tasalta, tyhjentyneet nauhat eivät
päädy tyhjän nauhan johdekanavaan.
Katkaise nauhat moduulien reunan tasalta ennen komponenttivaunun telakointia.
HUOMIO
Ladontapään asema!
Tarkasta, että ladontapää on komponenttivaunun liikealueen ulkopuolella.
(1)
(2)
5 Koneella suoritettavat tehtävät Käyttöohje SIPLACE SX1/SX2
5.15 Komponenttivaunun telakointi tai irrottaminen Ohjelmistoversiosta SR.710.0 alkaen Painos 12/2016
276
5
5
Komponenttivaunun korkeutta voi korjata korkeuden hienosäätöön tarkoitetun säätimen
avulla. Vastekappaleen ja kulmakappaleen pintojen tulee olla hieman irti toisistaan.
5
5
5
Valitse aseman ohjelmiston perusnäkymästä kuvake Syöttömoduuli... ja kuvake
Paikoituspaikat.
Lukitse asianomainen paikoituspaikka napsauttamalla kuvaketta ja odota, kunnes
vaunu on telakoitunut täydellisesti paikalleen. Lisätietoja on saatavissa aseman ohjelmiston
online-ohjeessa.
Työnnä kumpaankin kahvaan kuuluvaa holkkia ylöspäin ja käännä kahva alas.
HUOMIO
Pään törmäysvaara!
Pää altistuu liian suuresta komponenttipöydän korkeudesta aiheutuvalle törmäysvaaralle,
mikäli jompikumpi (vasemmalla tai oikealla puolella sijaitseva) pöydän korkeuden valvon-
taan käytettävistä kulmakappaleista irrotetaan.
Älä irrota näitä kulmakappaleita.
OHJE
Sulje suojakannet, sillä telakointi on mahdollista vain suojakansien ollessa kiinni.
Käyttöohje SIPLACE SX1/SX2 5 Koneella suoritettavat tehtävät
Ohjelmistoversiosta SR.710.0 alkaen Painos 12/2016 5.15 Komponenttivaunun telakointi tai irrottaminen
277
5

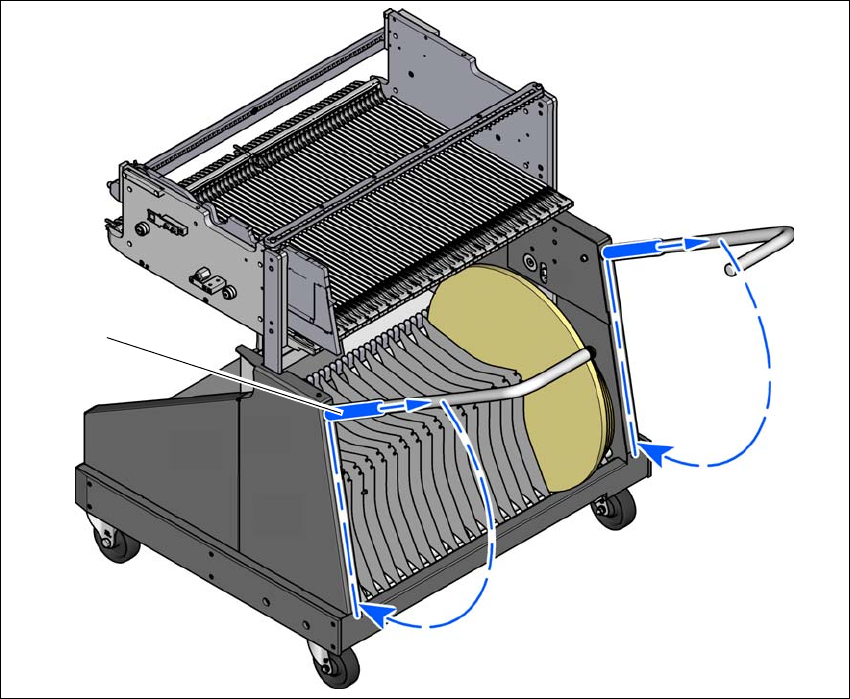

Kuva 5.15 - 6 Komponenttivaunu - kahvojen kääntäminen alas
(1) Työnnä suojus ylöspäin
(2) Käännä kahvat alaspäin
(1)
(2)
(2)
