3 Tekniset tiedot ja moduulit Käyttöohje SIPLACE SX1/SX2 3.7 PL-kuljetinjärjestelmä Ohjelmisto versiosta SR.710.0 alkaen Painos 12/2016 140 3.7.5 Piirilevyn kuperuuden määritelmä 3.7.5.1 PL-kuperuus kuljetuksen aikana LP…
Käyttöohje SIPLACE SX1/SX2 3 Tekniset tiedot ja moduulit
Ohjelmistoversiosta SR.710.0 alkaen Painos 12/2016 3.7 PL-kuljetinjärjestelmä
139
3.7.3.4 Synkroninen kuljetustapa
Synkronisen käytön aikana kuljetin kuljettaa kaksi samankokoista piirilevyä samanaikaisesti la-
tausasemaan. Ne täytyy työstää yhteisenä ajo-ohjelmana.
Näin sekä piirilevyn ylä- että alapuoli on mahdollista käsitellä samalla linjalla. Piirilevykuljetuksen
ottama aika vähenee, koska samanaikaisesti kuljetetaan aina kahta piirilevyä. Lisäksi saavute-
taan pipettikonfiguraation parempi käyttöaste.
Kuljetusradoilla 1 ja 2 olevia piirilevyjä liikutetaan kuljetusväleillä synkronisesti (eli kuljetushihnat
ovat riippumattomia toisistaan, mutta ohjataan synkronisesti). Ladontasisältö kuljetusradoille 1 ja
2 täytyy organisoida kahdella yksittäiskytkennällä yhdessä ajo-ohjelmassa.
Jos vain yksi kuljetusrata ladontakäytön alussa on varattu, tunnistetaan tämän kuljetusmatkan yk-
sittäiskytkentä "ei ladottavaksi".
PL-kaksoiskuljettimen synkronisen käytön yhteydessä valinnainen "PL-tiedonvälitys" (Whispering
Down The Line) lopettaa toimintansa. Valinnainen "Globaler Inkpunkt" ei ole sallittu.
3.7.3.5 I-Placement
Synkronisen ja asynkronisen kuljetustilan lisäksi käytettävissä on myös ladontaperiaate "I-Place-
ment". Siinä molemmat ladontapäät ovat samanaikaisesti toiminnassa ja latovat komponentit yk-
sittäiselle piirilevylle täysin toisistaan riippumatta. Normaalisti ladontapäät suorittavat
ladontatoiminnot vuorotellen: toisen ladontapään latoessa komponentit ladonta-alueella toinen la-
dontapää noutaa samanaikaisesti komponentit syöttömoduuleista. Tilassa "I-Placement" tähän la-
dontapäiden toimintatapaan liittyvät odotusajat jäävät pois, mikä kasvattaa ladontanopeutta.
3.7.4 Ohjaus ja leveydensäätö
3.7.4.1 Ohjaus yksittäistoimintovalikkoa käyttäen
Tietoa PL-kuljetusjärjestelmän ohjauksesta ja yksittäistoimintovalikosta saat Online-ohjeista.
3.7.4.2 Automaattinen leveydensäätö
Kuljetushihnat asetetaan komennon saamisen jälkeenn asetusleveyteen. Kaksoiskuljettimien yh-
teydessä erilaiset leveydet ovat mahdollisia.
Yksityiskohtaista tietoa kuljetinrataleveyksien muuttamisesta saat online-avusta.
3 Tekniset tiedot ja moduulit Käyttöohje SIPLACE SX1/SX2
3.7 PL-kuljetinjärjestelmä Ohjelmistoversiosta SR.710.0 alkaen Painos 12/2016
140

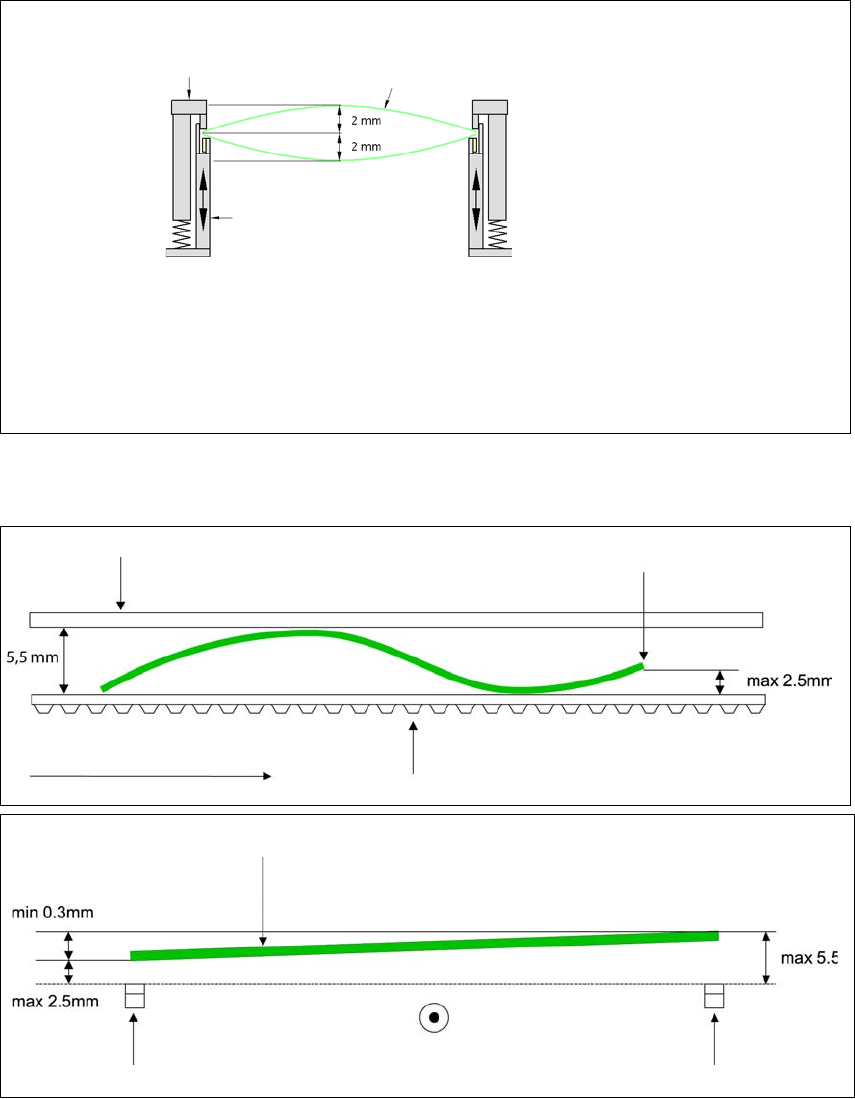

3.7.5 Piirilevyn kuperuuden määritelmä
3.7.5.1 PL-kuperuus kuljetuksen aikana
LP-kuperuus kohtisuoraan kuljetussuuntaan nähden maks. 1% PL-diagonaalista, mutta ei yli 2
mm
3
Piirilevyn kuperuus kuljetussuunnassa + piirilevyn paksuus < 5,5 mm, piirilevyn etureunan tai-
puma ylöspäin enintään 2,5 mm.
3
3
Kiinteä lukitusreuna
Liikkuva lukitusreuna
Piirilevy
Kuljettimen reunalevy
Kiinteä lukitusreuna
Kuljettimen hihna
Piirilevyn kuljetussuunta
Piirilevyn etureuna
Piirilevyn etureuna
Oikeanpuoleinen kuljettimen hihna
Vasemmanpuoleinen kuljettimen h
Piirilevyn kuljetussuunta
Käyttöohje SIPLACE SX1/SX2 3 Tekniset tiedot ja moduulit
Ohjelmistoversiosta SR.710.0 alkaen Painos 12/2016 3.7 PL-kuljetinjärjestelmä
141

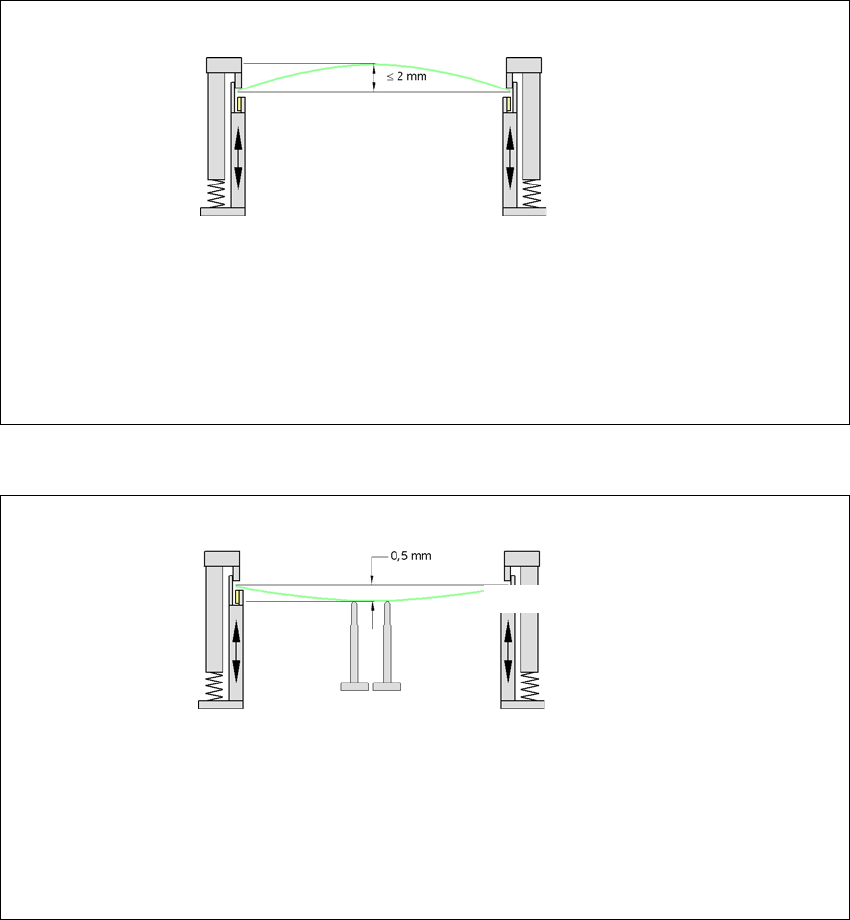

3.7.5.2 PL-kuperuus ladottaessa
Jos kuperuus on 2 mm, piirilevyn keskellä voi tulla ongelmia fokusoitaessa paikallisiin kohdistus-
merkkeihin ja mustepisteisiin. Digitaalikameran fokus on 2 mm. Kun kaikki toleranssit huomioi-
daan, tämä arvo pienenee arvoon 1,5 mm. Huomioi lisäksi, että kuperuus pienentää sallittua
komponenttikorkeutta.
3
3
PL-kuperuus alaspäin maks. 0,5 mm
3
Käytä tämän arvon saavuttamiseksi magneettipuikkotuentoja.
Liikkuva lukitusreuna
Kiinteä lukitusreuna
Piirilevy
Kuljettimen reunalevy
Piirilevy
Magneetti-
puikko-
tuenta
Liikkuva lukitusreuna
Kiinteä lukitusreuna
Kuljettimen reunalevy
0,5 mm
