3.4 Moduulien yleiskuvat
3.4.1 Moduulien yleiskuva - SIPLACE SX2
3
3

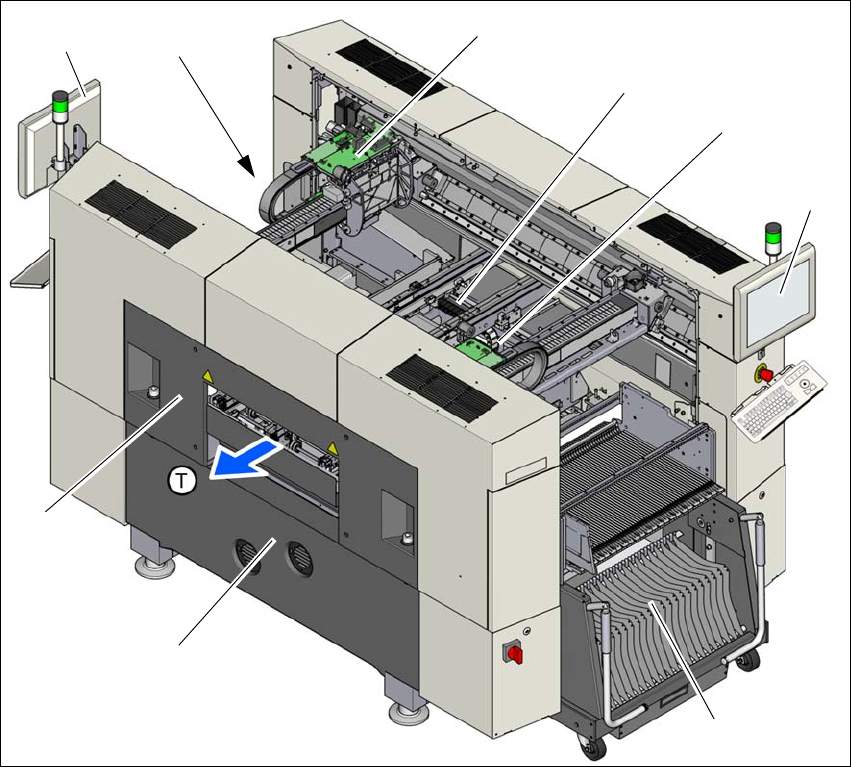

Kuva 3.4 - 1 SX2-automaatti - moduulien yleiskuva
(1) Perusmoduuli
(2) Robottimoduuli
(3) Portaali 2 ladontapäällä
(4) Piirilevykuljetin (yksittäis- tai kaksoiskuljetin)
(5) Portaali 1 ladontapäällä
(6) Näyttöyksikkö ja näppäimistö ( 2x)
(7) Komponenttivaunu paikoituspaikassa 1
(8) Paikoituspaikka 2, varustettu sisäänvetoyksiköllä, nauhaleikkurilla, tyhjän nauhan ohjainka-
navalla
(T) Piirilevyn kuljetussuunta
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(6)
(8)
Käyttöohje SIPLACE SX1/SX2 3 Tekniset tiedot ja moduulit
Ohjelmistoversiosta SR.710.0 alkaen Painos 12/2016 3.4 Moduulien yleiskuvat
107
3.4.2 Moduulien yleiskuva - SIPLACE SX1
3
3

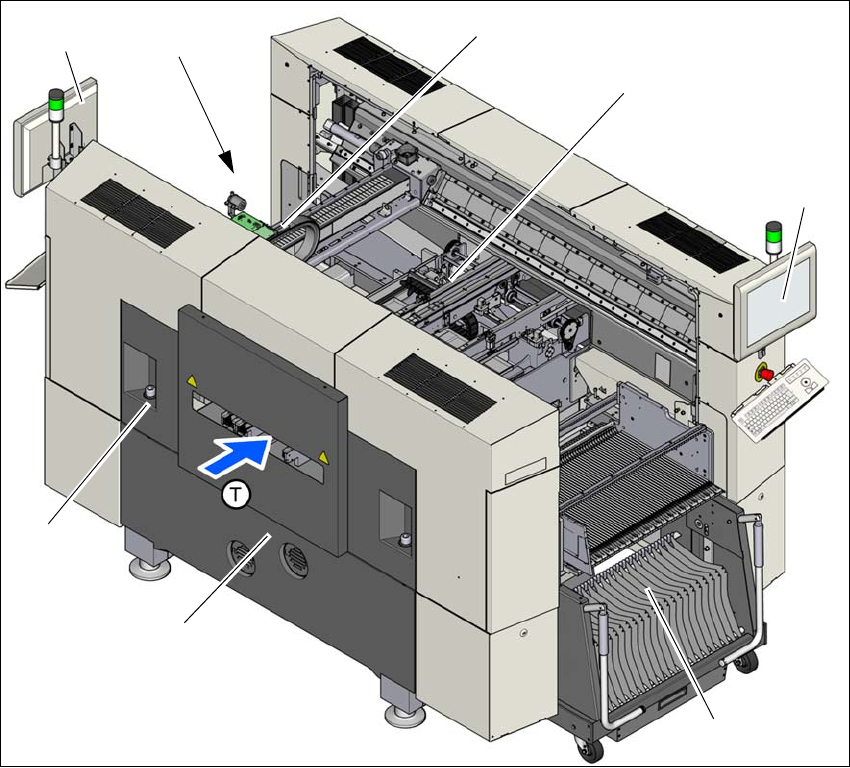

Kuva 3.4 - 2 SX1-automaatti - moduulien yleiskuva
(1) Perusmoduuli
(2) Robottimoduuli
(3) Portaali 1 ladontapäällä
(4) Piirilevykuljetin (yksittäis- tai kaksoiskuljetin)
(5) Näyttöyksikkö ja näppäimistö ( 2x)
(6) Komponenttivaunu paikoituspaikassa 2
(7) Paikoituspaikka 1, varustettu sisäänvetoyksiköllä, nauhaleikkurilla, tyhjän nauhan ohjainka-
navalla
(T) Piirilevyn kuljetussuunta
(1)
(2)
(3)
(4)
(5)
(6)
(5)
(7)
3 Tekniset tiedot ja moduulit Käyttöohje SIPLACE SX1/SX2
3.5 Ladontapää Ohjelmistoversiosta SR.710.0 alkaen Painos 12/2016
108
3.5 Ladontapää
3.5.1 SIPLACE SpeedStar C&P20 Very High Speed -ladontaa varten
3

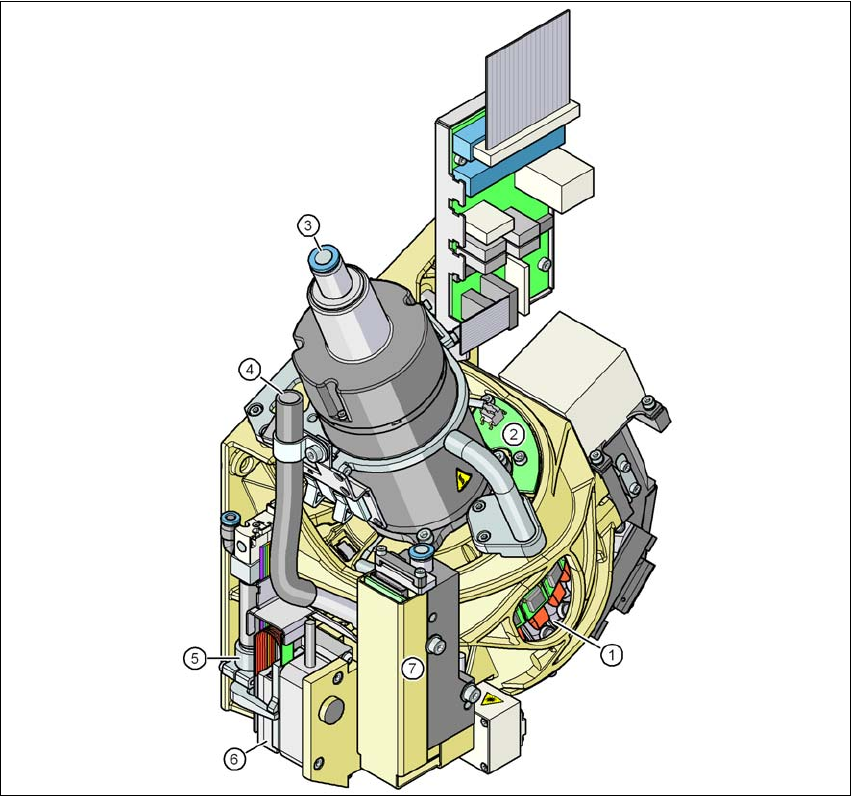

Kuva 3.5 - 1 SIPLACE SpeedStar - toimintoryhmät, osa 1
(1) DP-käyttö, 20 käyttöä
(2) Piirilevy "pitopiirin vakuumianturi"
(3) Paineilmaliitäntä poiminta-/ladonta- ja pitopiirin 20 venturisuuttimelle
(4) Johto paineensäätöventtiilin poistoilmalle (7)
(5) Palautussylinteri
(6) Z-moottori (lineaarimoottori)
(7) Paineensäätöventtiili
