6.13.2 Kiinteä komponenttikamera P&P, tyyppi 33, 55 x 45, digitaalinen
Tuotenro 03105198-xx, kiinteä kamera CPP-päähän, tyyppi 33
6

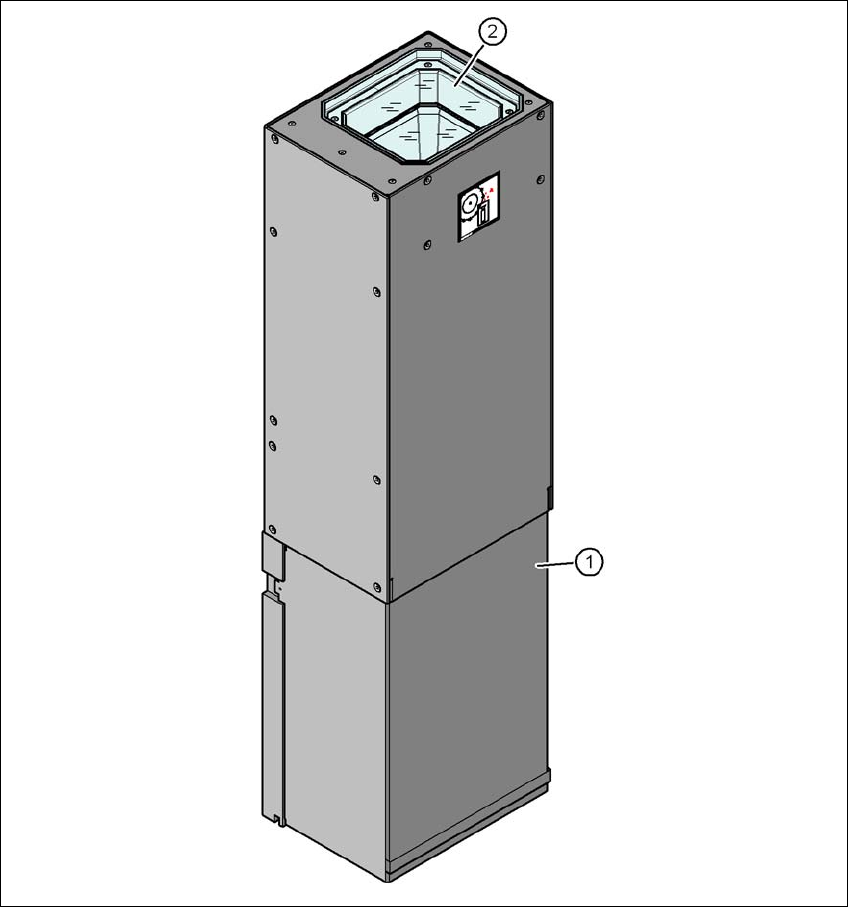

Kuva 6.13 - 2 Kiinteän komponenttikameran P&P rakenne, tyyppi 33, 55 x 45, digitaalinen
(1) Kamerakotelo integroidun kameran ja kameravahvistimen kanssa
(2) Lasilevy - levyn alla valaistus- ja optiikkatasot
6 Asemalaajennukset Käyttöohje SIPLACE SX1/SX2
6.13 Kiinteät kamerat Ohjelmistoversiosta SR.710.0 alkaen Painos 12/2016
350
6.13.2.1 Turvallisuusohjeita
6
6.13.2.2 Tekniset tiedot
6
6
VAROITUS
Törmäysvaara!
Jos TwinStar-ladontapään tilalle vaihdetaan SpeedStar-ladontapää, SpeedStar-pää tör-
mää yhteen kamerarunkojen kanssa.
Irrota TwinStar-pään kiinteät kamerat.
Jos TwinStar-ladontapään tilalle vaihdetaan MultiStar-pää, kiinteä komponenttika-
mera asennetaan tällöin alimpaan asemaan.
Komponentin mitat 0,5 mm x 0,5 mm - 55 mm x 45 mm
Komponenttien alue 0402, MELF, SO, PLCC, QFP, elektrolyyttikondensaattorit, BGA
Jalkojen minimiväli 0,3 mm
Jalkojen minimileveys 0,15 mm
Pallojen minimiväli 0,35 mm
Pallojen minimihalkaisija 0,2 mm
Näkökenttä 65 mm x 50 mm
Valaisutapa Päältä tuleva valo (6 vapaasti ohjelmoitavaa tasoa)
Käyttöohje SIPLACE SX1/SX2 6 Asemalaajennukset
Ohjelmistoversiosta SR.710.0 alkaen Painos 12/2016 6.14 Piirilevyjen kohdistusyksikkö
351
6.14 Piirilevyjen kohdistusyksikkö
Tuotenro 00119677-xx piirilevyjen kohdistusyksikkö, yksittäiskuljetin
Tuotenro 00119678-xx piirilevyjen kohdistusyksikkö, kaksoiskuljetin
6.14.1 Kuvaus
Käsiteltävien piirilevyjen pituuden ja leveyden suhde on toisinaan 1:2 tai käsittelyn kannalta tätä-
kin hankalampi. Tämä merkitsee sitä, että piirilevyn lyhyempi sivu on piirilevyjen kuljetussuun-
nassa. Kuljetuksen aikana tällaiset piirilevyt voivat hieman kääntyä, minkä seurauksena
kohdistusmerkit eivät ole näy enää piirilevykameran hakuikkunan alueella. Optio "piirilevyjen koh-
distusyksikkö" huolehtii tällöin näiden piirilevyjen tarkasta kohdistamisesta pysäytysasemassa.
Jos piirilevyissä on koloja kuljetussuunnassa, tämä voi johtaa toisistaan poikkeaviin piirilevyjen
käsittelyasemiin automaateissa, jotka on varustettu mekaanisella pysäyttimellä, sekä automaa-
teissa, joissa tämän aseman valvonnasta vastaava laservalokenno. Optio "piirilevyjen kohdis-
tusyksikkö" varmistaa, että kaikkien piirilevykuljetinten kuljettamat piirilevyt pysähtyvät samassa
paikassa. Optio "piirilevyjen kohdistusyksikkö" on saatavissa sekä yksittäis- että kaksoiskuljetti-
meen.
Piirilevy liikkuu ladonta-alueelle, kunnes laservalokenno laukaisee piirilevykuljettimen pysäytys-
signaalin. Tämän jälkeen piirilevyvasteilla varustettu nostopöytä liikkuu ylöspäin sellaiseen ase-
maan, jonka kohdalla piirilevy ei ole vielä kiinni kiinnittimissä, jolloin piirilevy liikkuu edelleen
hihnakuljettimien avulla. Molemmat piirilevyjen vasteet ovat piirilevyn korkeudella ja piirilevyjen
tuet (magneettiset tapit) koskettavat jo piirilevyä. Molemmat hihnakuljettimet siirtävät piirilevyn pii-
rilevyjen vasteita vasten ja kohdistavat samalla piirilevyn. Tämän jälkeen nostopöytä liikkuu pää-
teasentoonsa ylhäällä, kiinnittää piirilevyn paikalleen ja irrottaa levyn piirilevyjen rajoittimista, jotta
ladontaprosessi etenisi häiriöittä. Ladontaprosessin jälkeen nostopöytä ja piirilevyjen kohdis-
tusyksikkö laskeutuvat alas ja kuljetin kuljettaa piirilevyn eteenpäin.
6.15 Siemens-liitäntä
Tuotenro 00116808-xx SIPLACE Interface
SX- ja X-sarjan SIPLACE-ladonta-automaateissa kuljetinten liitäntä on konfiguroitu SMEMA-stan-
dardin mukaisesti. Tosin on mahdollista käyttää tätä liitäntää myös Siemens-standardin mukai-
sesti. Tästä on paljon hyötyä, jos SX- tai X-sarjan automaatti on integroitava vanhempiin
SIPLACE-linjoihin. Vanhemman automaatin jälkivarustelu SMEMA-standardin mukaiseksi ei täl-
löin ole tarpeellista.
Sinun tarvitsee vain konfiguroida SX- ja X-sarjan automaattien kuljetinliitäntä Siemens-standardin
mukaisesti ja yhdistää automaatit niihin kuuluvalla liitäntäkaapelilla.
