Käyttöohje SIPLACE SX1/SX2 1 Johdanto Ohjelmistoversiosta SR.710.0 alkaen Painos 12/2016 1.1 SIPLACE SX1/SX2 15 1 Johdanto Tämä käyttöohje on SIPLACE ® -ladonta- automaattien SX1/SX2 käyttöä ja asetuksia käsittelevä opas…

100%1 / 382
Sisällys Käyttöohje SIPLACE SX1/SX2
Ohjelmistoversiosta SR.710.0 alkaen Painos 12/2016
14
6.12.1 Kuvaus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 343
6.12.2 Yleistä. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .344
6.12.3 Tekniset tiedot . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 346
6.13 Kiinteät kamerat. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .347
6.13.1 Kiinteä komponenttikamera P&P, tyyppi 25, 16 x 16, digitaalinen (FC-kamera) . 347
6.13.1.1 Turvallisuusohjeita . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 347
6.13.1.2 Tekniset tiedot . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 348
6.13.2 Kiinteä komponenttikamera P&P, tyyppi 33, 55 x 45, digitaalinen . . . . . . . . . . . . 349
6.13.2.1 Turvallisuusohjeita . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 350
6.13.2.2 Tekniset tiedot . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 350
6.14 Piirilevyjen kohdistusyksikkö. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .351
6.14.1 Kuvaus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 351
6.15 Siemens-liitäntä . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .351
6.16 Smart Pin Support . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 352
6.17 Vakuumipumppu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 355
6.17.1 Vakuumipumppua koskevia turvallisuusohjeita . . . . . . . . . . . . . . . . . . . . . . . . . . 355
6.17.2 Kuvaus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 355
6.18 Optio "pitkä piirilevy" (LBO) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 355
6.19 Vision Teach Station . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .356
6.19.1 Kuvaus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 357
6.19.2 Edut . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .357
6.20 Capacity on Demand . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 358
6.20.1 Yleistä. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .358
6.20.2 SIPLACE Capacity On Demand -liiketoimintamallit . . . . . . . . . . . . . . . . . . . . . . . 359
6.20.3 SIPLACE SX -koneita koskevat yleistiedot. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 359
6.20.4 Pääkokoonpanot . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 360
7 Kunnossapito . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 361
7.1 Peruskone . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 361
7.1.1 Kunnossapitotöiden aikavälit - Minor Maintenance . . . . . . . . . . . . . . . . . . . . . . . 361
7.1.2 Kunnossapitotöiden aikavälit - Major Maintenance . . . . . . . . . . . . . . . . . . . . . . . 362
7.2 Päät ja pipetit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 365
7.2.1 Kunnossapitotyöt - Multistar CPP. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 365
7.2.2 Kunnossapitotyöt - Speedstar C&P20 ja C&P20 P . . . . . . . . . . . . . . . . . . . . . . . 366
7.2.3 Kunnossapitotyöt - TwinStar. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 366
7.2.4 Pipettien vaatimat kunnossapitotyöt. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 366
Käyttöohje SIPLACE SX1/SX2 1 Johdanto
Ohjelmistoversiosta SR.710.0 alkaen Painos 12/2016 1.1 SIPLACE SX1/SX2
15
1 Johdanto
Tämä käyttöohje on SIPLACE
®
-ladonta-automaattien SX1/SX2 käyttöä ja asetuksia käsittelevä
opas ja hakuteos. Tämä julkaisu on alkuperäiskäyttöohjeen käännös.
Jokaisen luvun kaikkien sivujen ylätunnisteriveillä on käyttöohjeen painoksen päiväys ja ohjelmis-
toversio, josta alkaen tämä käyttöohje on voimassa.
1.1 SIPLACE SX1/SX2
1

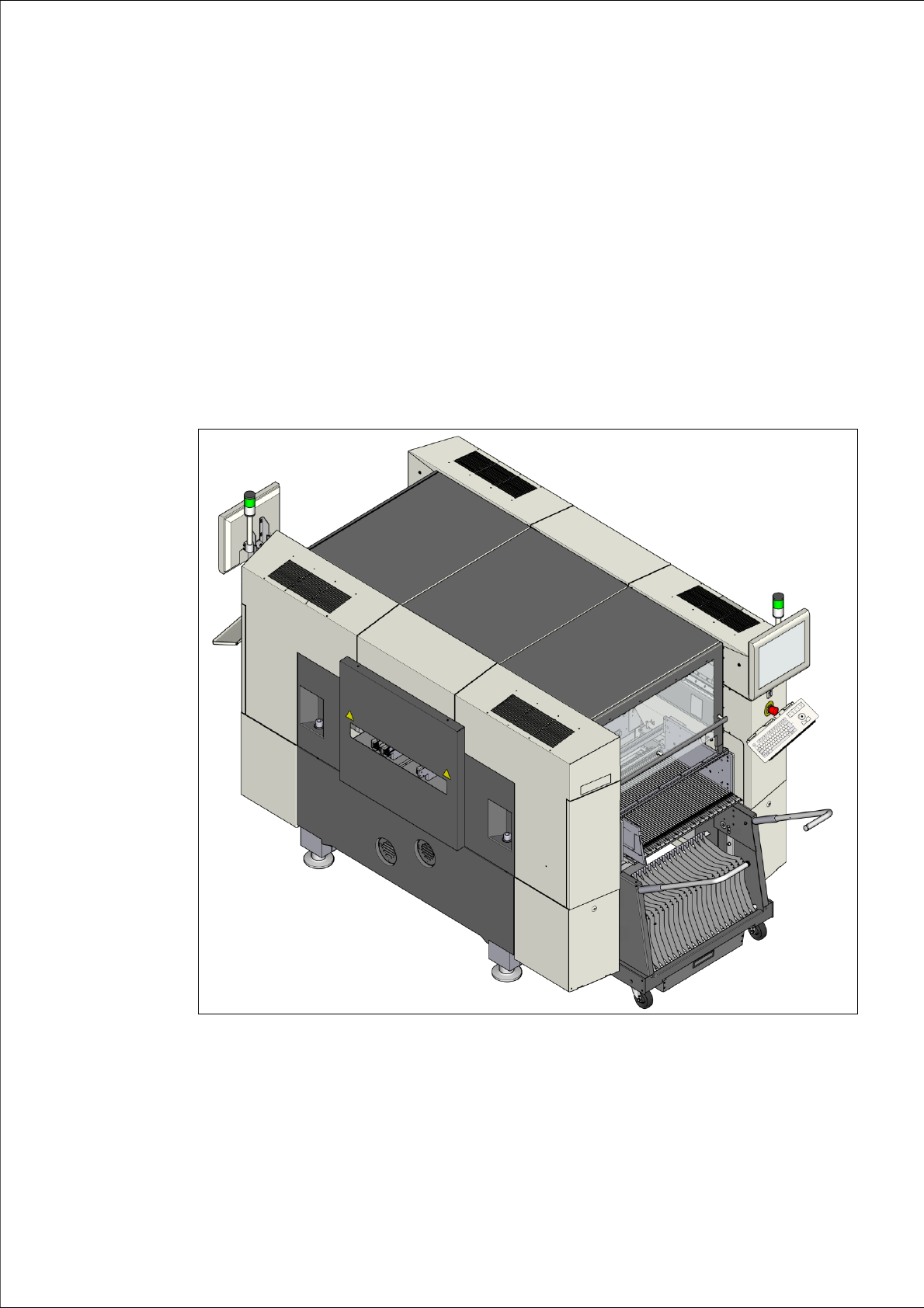

Kuva 1.1 - 1 Ladonta-automaatti SIPLACE SX1/SX2
1 Johdanto Käyttöohje SIPLACE SX1/SX2
1.1 SIPLACE SX1/SX2 Ohjelmistoversiosta SR.710.0 alkaen Painos 12/2016
16
Ladonta-automaateille SIPLACE SX1 ja SX2 on ominaista
– erinomainen tarkkuus,
– konfiguroinnin joustavuus,
– päiden ja portaalien moduulirakenne
– high-end-prosessialueelle saakka yltävät ladontanopeudet ja
– laaja komponenttien alue alkaen 03015-komponenteista kokoon
125 mm x 10 mm saakka.
Komponenttien ladontaan on käytettävissä kolme eri ladontamenetelmää:
– Collect&Place-menetelmä,
– Pick&Place-menetelmä ja
– Collect&Place- ja Pick&Place-menetelmien yhdistelmä (yhdistelmätila).
Ladonta-automaatti SIPLACE SX1 on varustettu yhdellä portaalilla ja ladonta-automaatti
SIPLACE SX2 puolestaan kahdella portaalilla. SIPLACEn kehittämän päiden ja portaalien mo-
duuliperiaatteen ansiosta ladontapäiden ja portaalien vaihtaminen on nopeaa ja helppoa. Yleistie-
dot mahdollisista ladontapäiden kokoonpanoista on esitetty kappaleessa 1.1.1
, alkaen sivulta 17.
Ladontapäät saadaan paikoitettua nopeasti ja tarkasti toisistaan riippumattomasti lineaarimootto-
reilla X- ja Y-suunnassa.
Piirilevyjen kuljettamiseen on saatavissa SIPLACE-yksittäiskuljetin ja joustava SIPLACE-kaksois-
kuljetin.
Komponenttien syöttöä varten on käytettävissä kaksi paikoituspaikkaa, jotka voi varustaa enim-
millään 60 kaistaa käsittävillä komponenttien syöttövaunuilla.
Vaihtoehtoisesti kumpaankin paikoituspaikkaan voi telakoida Waffle-Pack-vaihtolaitteen (WPC5
tai WPC6). Jos jompikumpi paikoituspaikka on varustettu vaihtolaitteella WPC5/WPC6, toiseen
paikoituspaikkaan sijoitettava 30-kaistainen komponenttivaunu.
