Käyttöohje SIPLACE SX1/SX2 3 Tekniset tiedot ja moduulit Ohjelmistoversiosta SR.710.0 alkaen Painos 12/2016 3.9 Komponenttivaunu SIPLACE SX1/SX2 167 3 Kuva 3.9 - 6 Komponenttipöytä, etupuolelta nähtynä (1) Lukitussalvat …
3 Tekniset tiedot ja moduulit Käyttöohje SIPLACE SX1/SX2
3.9 Komponenttivaunu SIPLACE SX1/SX2 Ohjelmistoversiosta SR.710.0 alkaen Painos 12/2016
166
3.9.6 Komponenttipöytä SIPLACE SX1/SX2
Syöttömoduulien etummainen liukujohde sijoitetaan sisäänvientiohjaimeen. Sisääntyöntämisen
yhteydessä syöttömoduuli liukuu johteidensa varassa johdeprofiilia pitkin vastelistaan saakka. X-
syöttömoduulin keskitystappi "edessä" asettuu vastelistassa olevaan keskitysporaukseen. Sa-
malla komponenttipöydän lukitussalpa lukittuu syöttömoduulin lukitusrullaa vasten. Syöttömoduu-
lin yläpuolella sijaitseva keskitystappi "takana" asettuu keskityslistan koloon.
3

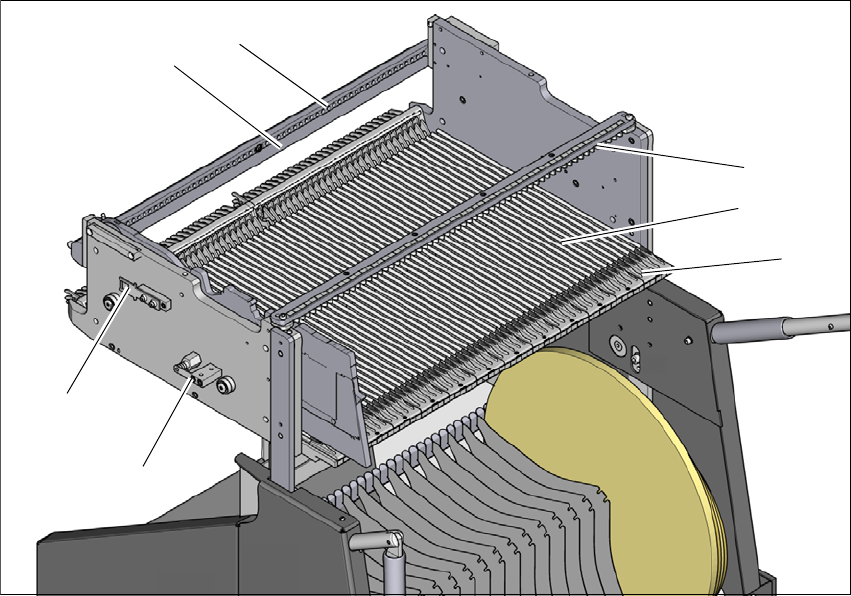

Kuva 3.9 - 5 Komponenttipöytä, taustapuolelta nähtynä
(1) Sisäänvientiohjain
(2) Johdeprofiili (Ω-profiili)
(3) Keskityslista X-syöttömoduulien keskitystappia "takana" varten
(4) Vastelista
(5) Keskitysreiät
(6) Kytkentäkieleke hätäpysäytyspiirin turvakytkintä varten
(7) Lukitus
(1)
(2)
(3)
(4)
(5)
(6)
(7)
Käyttöohje SIPLACE SX1/SX2 3 Tekniset tiedot ja moduulit
Ohjelmistoversiosta SR.710.0 alkaen Painos 12/2016 3.9 Komponenttivaunu SIPLACE SX1/SX2
167
3
Kuva 3.9 - 6 Komponenttipöytä, etupuolelta nähtynä
(1) Lukitussalvat
(2) Keskitystappi komponenttipöydässä
(3) Keskitystappi komponenttipöydässä
(1)
(2)
(3)
3 Tekniset tiedot ja moduulit Käyttöohje SIPLACE SX1/SX2
3.9 Komponenttivaunu SIPLACE SX1/SX2 Ohjelmistoversiosta SR.710.0 alkaen Painos 12/2016
168
3.9.7 Komponenttipöydän lisänauharullan pidike
3
Kuva 3.9 - 7 Lisänauharullan pidike
(1) Lisänauharullan pidike, tuotenro 03075622-xx
(2) Pidikkeen kiinnityslaite
X-sarjan syöttömoduulit voivat työstää nauhoja ongelmitta, jos sivuttaispoikkeama syöttömoduu-
lin ja nauharullan välillä on alle 60 mm. Jos suurimman sallitun poikkeaman noudattaminen ei ole
mahdollista määritellyn varustuksen vuoksi, lisänauharullalle tarkoitetun pidikkeen käyttö on suo-
siteltavaa (kohta 1). Sijoita pidike tällöin kiinnittimeen (kohta 2) ja työnnä kiinnitintä sivusuun-
nassa, kunnes suurin sallittu poikkeama 60 mm alittuu. Komponenttivaunussa on yhteensä 5
kiinnitintä. Jokaiseen nauharullapidikkeeseen voi sijoittaa 2 nauharullaa, joten nauhasäiliön ylä-
puolella voi olla enimmillään kymmenen 19 tuuman (483 mm) nauharullaa.
Maks. 60 mm
(1)
(2)
