Käyttöohje SIPLACE SX1/SX2 6 Asemalaajennukset
Ohjelmistoversiosta SR.710.0 alkaen Painos 12/2016 6.3 SIPLACE JTF-S/JTF-M
325
6.3.3 Tekniset tiedot
6
6.3.4 Mitat vaihtolaitteella JTF-M/JTF-S varustettuna
6

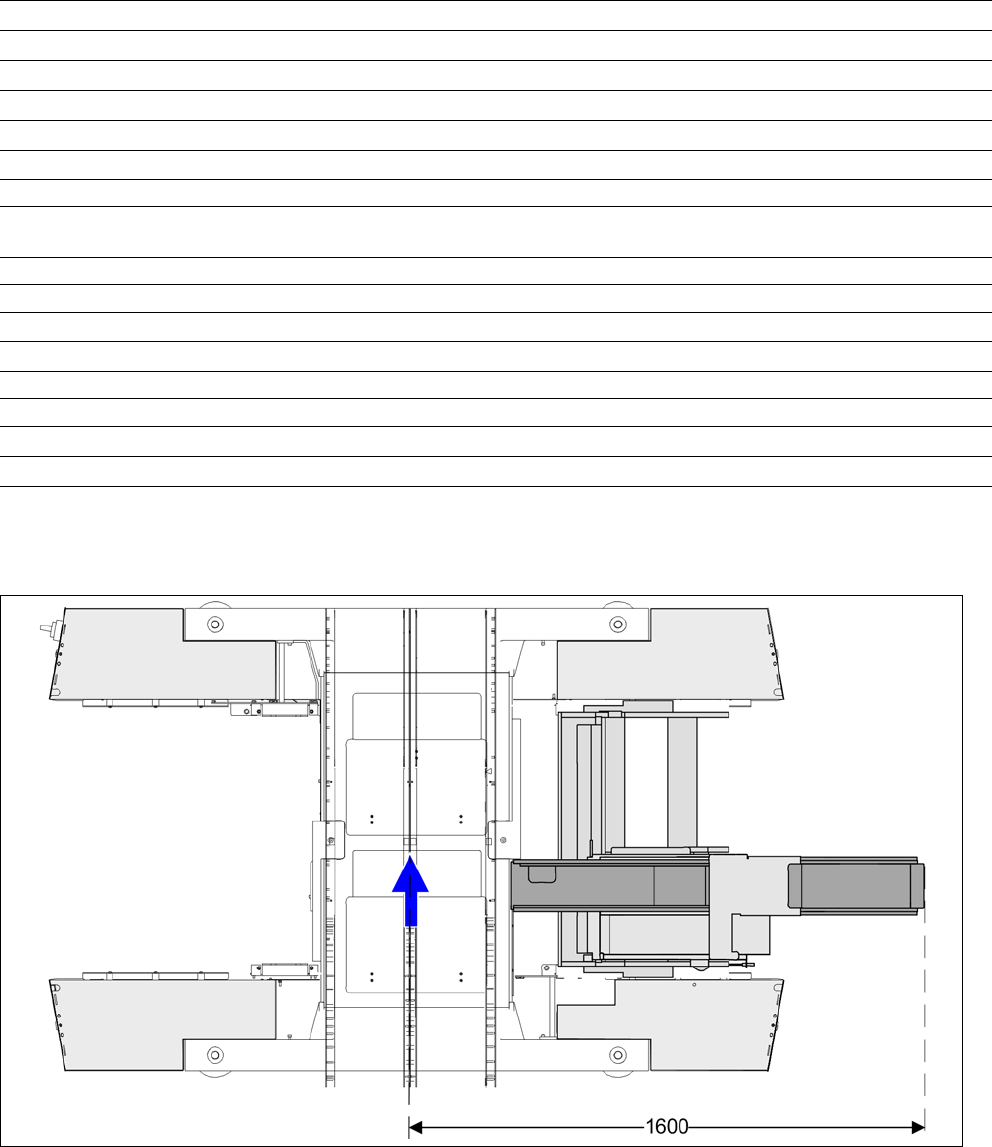

Kuva 6.3 - 2 SX-automaatin mitat vaihtolaitteella JTF-M/JTF-S varustettuna
SIPLACE JTF-S SIPLACE JTF-M
Leveys
162 mm 177 mm
Korkeus
587 mm 587 mm
JEDEC-tasomakasiinin tekniset tiedot JEDEC-standardi: 95-1 & IEC 60286-5
Taltiointikapasiteetti
Ohut tasomakasiini 30 JEDEC-tasomakasiinia 18 JEDEC-tasomakasiinia
Paksu tasomakasiini 20 JEDEC-tasomakasiinia 14 JEDEC-tasomakasiinia
Tasomakasiinin vaihtoaika
< 5 sekuntia (riippuu käyttökoh-
teesta)
--
Lokero n lokeron n+1 jälkeen -- 3,5 sekuntia
Lokero 1 lokeron 18 jälkeen -- 10 sekuntia
Lokero 18 lokeron 1 jälkeen -- 8,9 sekuntia
Kasetti
--
Mitat -- noin 330 mm x 150 mm x 230 mm
Maks. latauspaino -- 2,7 kg (150 g jokaisella 18 lokerosta)
Paineilmajärjestelmä
4,1 bar - 5,5 bar 5,2 bar - 9 bar
Paineilman kulutus
< 28,3 NL/min < 28,3 NL/min
6 Asemalaajennukset Käyttöohje SIPLACE SX1/SX2
6.4 SIPLACE Power Connector X Ohjelmistoversiosta SR.710.0 alkaen Painos 12/2016
326
6.4 SIPLACE Power Connector X
Tuotenro 03105655-01 SIPLACE Power Connector X
6.4.1 Kuvaus
Laitteen SIPLACE Power Connector X avulla häiriöiden poistaminen, varustamisen vaihtaminen
ja ja Feeder Kitting -toiminnon suorittaminen on mahdollista SIPLACE X-syöttömoduulien osalta
ilman, että koneen tuotantoa tarvitsee tällöin keskeyttää.
6.4.2 Yleistä
6
Kuva 6.4 - 1 SIPLACE Power Connector X
(1) Kahva
(2) Merkkilevy
(3) EDIF-moduuli SIPLACE X -syöttömoduulin telakointiin
(4) Kallistusmekanismi
(5) EDIF-moduuli koneeseen telakointia varten
(1)
(2)
(3)
(4)
(4)
Käyttöohje SIPLACE SX1/SX2 6 Asemalaajennukset
Ohjelmistoversiosta SR.710.0 alkaen Painos 12/2016 6.4 SIPLACE Power Connector X
327
6.4.3 Tekniset tiedot
Pituus 648,4 mm (käännettynä sisään)
866,9 mm (käännettynä auki)
Korkeus 188,4 mm
Leveys 34,4 mm
Tarvittava kaistaleveys 3
Paino 3,2 kg
