Käyttöohje SIPLACE SX1/SX2 5 Koneella suoritettavat tehtävät
Ohjelmistoversiosta SR.710.0 alkaen Painos 12/2016 5.2 Käyttö- ja näyttölaitteet
217
5.2 Käyttö- ja näyttölaitteet
5.2.1 Yleistä
5

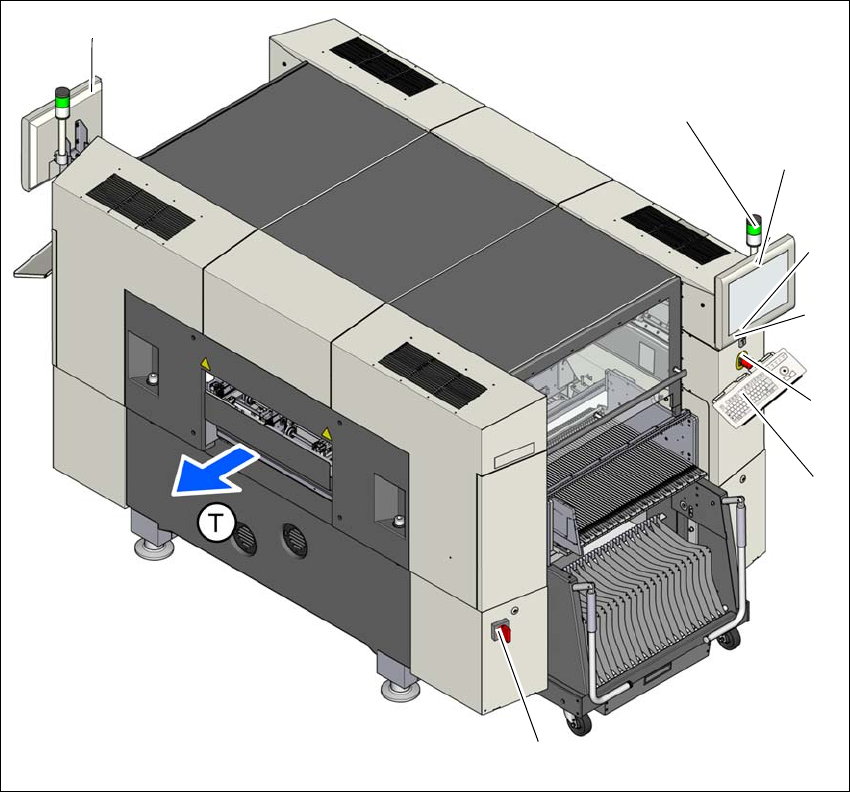

Kuva 5.2 - 1 Käyttö- ja näyttölaitteet
5
(1) Pääkytkin (5) Käynnistyspainike
(2) Pysäytyspainike (musta) (6) LCD-kuvaruutu
(3) Hätäpysäytyspainike (7) Valopylväät ja äänitorvi
(4) Näppäimistö (T) Piirilevyn kuljetussuunta
(1)
(4)
(3)
(2)
(6)
(7)
(7)
(5)
5 Koneella suoritettavat tehtävät Käyttöohje SIPLACE SX1/SX2
5.2 Käyttö- ja näyttölaitteet Ohjelmistoversiosta SR.710.0 alkaen Painos 12/2016
218
5.2.2 Käyttölaitteet automaatin ohjauspaneeleissa
Kaikki käyttölaitteet ovat vähintään 1,40 m pituisen henkilön saavutettavissa. Automaatin molem-
mille puolille on asennettu kuvaruutu ja näppäimistö.
Näppäimistön alapuolella on käynnistys- ja pysäytyspainikkeet. Jos kuvaruutudialogissa kehote-
taan kytkemään irti tiettyjä toimintoja näillä painikkeilla, tämä ryhmittely helpottaa toisaalta irtikyt-
kemistä, toisaalta näiden toimintojen vuorovaikutteista valvontaa.
Pääkytkin 5
Pääkytkin palvelee automaatin virransyötön päälle- ja poiskytkennässä. Pääkytkin on virransyö-
tön komponentti. Koska sitä tarvitaan yksinomaan palvelu- tai huoltotöihin, tämä on sen käyttö-
toistuvuuden huomioiden ryhmitelty ergonomisesti.
5
Pysäytyspainike 5
Tällä painikkeella pysäytetään automaatin ladontakäyttö.
Käynnistyspainike 5
Tällä painikkeella käynnistetään automaatti päältä pois kytkemisen jälkeen tai virhetoimintojen
karsinnan jälkeen.
Hätäpysäytyspainike 5
HÄTÄ-SEIS-painike lukkiutuu, kun sitä painetaan. Virransyöttö portaaliakseleille, komponentti-
vaunuille, kuljetushihnoille ja leikkauslaitteille keskeytetään, jännitesyöttöä ladontapäiden tähtiak-
seleille pienennetään. Painike vapautetaan vääntämällä sitä.
LCD-kuvaruutu 5
Automaatin joka sivulla on litteä kuvaruutu, jossa käytetään LCD-tekniikkaa ja siinä on kosketus-
herkkä kuvaruudun pinta (Touch-Screen).
VAARA
Jännitteiden aiheuttama hengenvaara!
Eräät osat automaatin sisällä johtavat hengenvaarallisia jännitteitä myös siinä tapaukses-
sa, että pääkytkin on kytketty pois päältä.
