5 Koneella suoritettavat tehtävät Käyttöohje SIPLACE SX1/SX2 5.6 Hälytystiedot ja online-ohje Ohjelmist oversiosta SR.710.0 alkaen Painos 12/2016 234 5.6 Hälytystiedot ja online-ohje Jos ladonta-automaatissa esiintyy häl…
Käyttöohje SIPLACE SX1/SX2 5 Koneella suoritettavat tehtävät
Ohjelmistoversiosta SR.710.0 alkaen Painos 12/2016 5.5 Käyttöliittymä
233
5.5.6 Sovelluspohjainen käyttö värillisten merkintöjen avulla
Käyttöliittymässä voi korostaa kuvakkeita, painikkeita ja näyttöjä eri väreillä. Näet heti erilaisista
värillisistä korostuksista, milloin tarvitaan esim. käyttäjän toimenpidettä tai onko esillä varoituksia.
Asemasoftwaressa käytetään seuraavia värimerkintöjä:
5
Väri Tila Merkitys
Punainen Hälytys Tarvitaan käyttäjän toimenpide.
Vain näkymässä "Syöttömoduuli, komponentit ja pipetit".
Oranssi varoitus Ohje on valmiina käyttäjälle.
Käyttäjän toimenpidettä ei välittömästi tarvita.
Vain näkymässä "Syöttömoduuli, komponentit ja pipetit".
Vihreä toiminnassa Kone on kuvakkeen tai painikkeen hallinnassa ja tilanne on
OK.
Vain näkymissä "Tuotanto", "Syöttömoduuli, komponentit ja
pipetit", "Piirilevy", "Anturien ja toimintojen tarkastus" ja "Huol-
to".
Vilkkuva vih-
reä
kone odottaa pii-
rilevyä
Korvaa tilan "Busy", jos kone on tuotantokäytössä valmiina,
mutta ei tuota, koska piirilevyä ei ole käytettävissä.
Aseta piirilevy koneeseen.
Vain näytössä "Tuotanto".
5 Koneella suoritettavat tehtävät Käyttöohje SIPLACE SX1/SX2
5.6 Hälytystiedot ja online-ohje Ohjelmistoversiosta SR.710.0 alkaen Painos 12/2016
234
5.6 Hälytystiedot ja online-ohje
Jos ladonta-automaatissa esiintyy hälytyksiä toiminnan aikana, käyttölliittymän tilakentässä häly-
tysilmoitus näytetään punaisena. Kuvake Hälytystieto on nyt aktiivinen.
Punaisella korostettu painike työkalurivillä ilmaisee, että käyttäjän toimenpidettä tarvitaan.
5

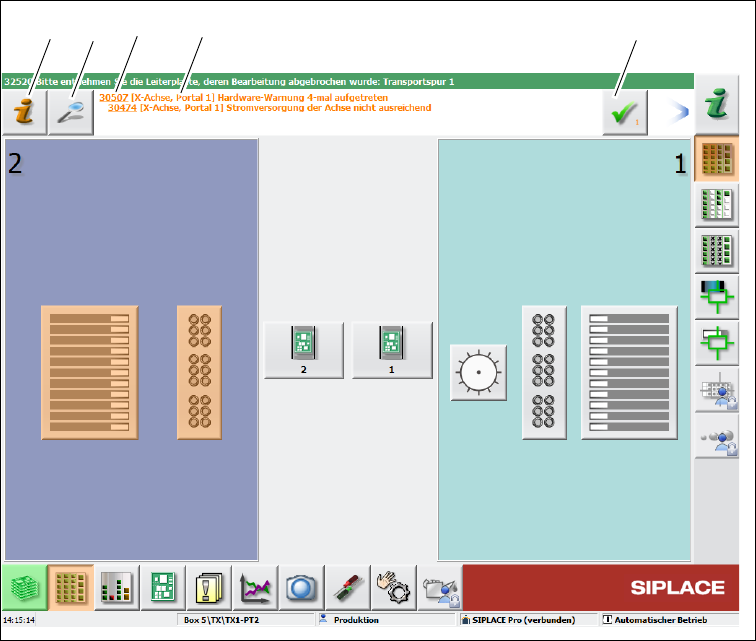

Kuva 5.6 - 1 Hälytysilmoituksen sisältävä näkymä (esimerkki)
Selitykset kuvaan 5.6 - 1
(1) Kuvake "Tietoja hälytyksestä": esiintyvää hälytystä koskevan ohjeen haku näyttöön
(2) Kuvake "Lisätietoja": yksityiskohtaisten tietojen haku näyttöön (esim. virheen aiheuttaja,
kellonaika virheen esiintymishetkellä)
(3) Hälytysnumero
(4) Hälytysilmoitus: Hälytyksen lyhyt kuvaus
(5) Kuvake "Hälytyksen kuittaus": hälytysnäytön poistamiseen
(1)
(2) (3)
(4)
(5)
Käyttöohje SIPLACE SX1/SX2 5 Koneella suoritettavat tehtävät
Ohjelmistoversiosta SR.710.0 alkaen Painos 12/2016 5.6 Hälytystiedot ja online-ohje
235
5.6.1 Nykyistä hälytystä koskevien tietojen hakeminen näyttöön
Parhaillaan esiintyvää hälytystä koskevat tiedot voi hakea näyttöön käynnistämällä aseman tieto
koneen opastusjärjestelmän. Tämä tapahtuu napsauttamalla kuvaketta . Näytölle avautuu
Opastusjärjestelmän pääikkuna hälytystietoineen. Tiedot koskevat sitä näytöllä sillä hetkellä ole-
vaa hälytystä, josta apu käynnistettiin.
Kun hälytyksen aiheuttanut vika on korjattu ja kone on automaattisesti havainnut korjauksen, hä-
lytys poistetaan automaattisesti tilakentästä.
Jos häiriön poistamiskeinon automaattinen tunnistus ei ole mahdollista, hälytyksen voi poistaa ti-
lakentästä manuaalisesti.
Napsauta tätä varten kuvaketta . Hälytysilmoitus katoaa tilakentästä.
