4 Asentaminen ja käyttöönotto Käyttöohje SIPLACE SX1/SX2 4.3 Automaatin sijoittaminen paikalleen Ohje lmistoversiosta SR.710.0 alkaen Painos 12/2016 206 4.3.9.1 Automaatin kohdist aminen ilmatyynykuljetusjärjestelmän avu…
Käyttöohje SIPLACE SX1/SX2 4 Asentaminen ja käyttöönotto
Ohjelmistoversiosta SR.710.0 alkaen Painos 12/2016 4.3 Automaatin sijoittaminen paikalleen
205
4

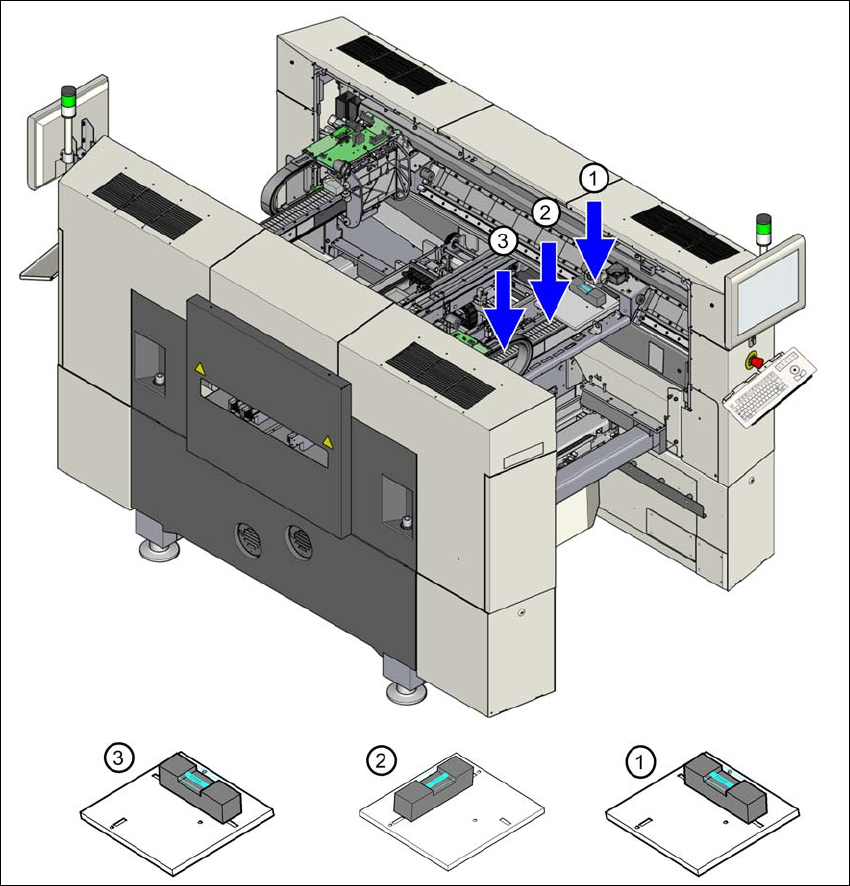

Kuva 4.3 - 9 Mittauspisteet automaatissa
4 Asentaminen ja käyttöönotto Käyttöohje SIPLACE SX1/SX2
4.3 Automaatin sijoittaminen paikalleen Ohjelmistoversiosta SR.710.0 alkaen Painos 12/2016
206
4.3.9.1 Automaatin kohdistaminen ilmatyynykuljetusjärjestelmän avulla
Aseta ilmatyynykuljetusjärjestelmän kaikki neljä ilmatyynyä koneen rungossa olevien tukipis-
teiden alle.
Nosta automaattia ylös ja aseta se linjaan.
Tarkasta etäisyys vierellä olevien automaattien piirilevykuljetusjärjestelmään. Sen on oltava
1 mm - 3 mm.
Laske automaatti alas.
4
Kuva 4.3 - 10 Tukipisteet ilmatyynykuljetusjärjestelmää varten
(1) 4 tukipistettä ilmatyynykuljetusjärjestelmää varten
(1)
(1)
Käyttöohje SIPLACE SX1/SX2 4 Asentaminen ja käyttöönotto
Ohjelmistoversiosta SR.710.0 alkaen Painos 12/2016 4.3 Automaatin sijoittaminen paikalleen
207
4.3.10 Kuljetusvarmistinten poistaminen
Kuljetusvarmistimet on kierretty lineaarijohteisiin. Jokainen portaali on kiinnitetty paikalleen kah-
della X-akselin ja Y-akselin yhteyteen asennetulla kuljetusvarmistimella.
Poista portaaliakseleista kaikki kuljetusvarmistukset.
Kuljetusvarmistimet on asennettava paikalleen SIPLACE-automaatin kuljettamisen ajaksi.
4.3.11 Korroosionsuoja-aineen poistaminen johdekiskoista
Automaatit on toimitettaessa käsitelty korroosionsuoja-aineella.
4
4
HUOMIO
Laakereiden ja johdekiskojen käyttöiän lyhentyminen!
Jos korroosionsuoja-aine pääseen sekoittumaan akseleiden laakerirasvaan, se voi lyhen-
tää huomattavasti laakereiden ja johdekiskojen elinikää.
Poista korroosionsuoja-aine tämän vuoksi kaikista akseleista ja laakereista, ennen
kuin liikutat koneen akseleita ensimmäisen kerran käyttöönoton yhteydessä.
Jälkivoitele kaikki akselit ja laakerit kunnossapito-ohjeessa annetulla rasvalla.
HUOMIO
Laakerirasvan pilaantumisen vaara!
Alkoholi hajottaa johdevaunussa olevan laakerirasvan.
Estä alkoholin pääsy johdevaunun sisään johdekiskojen ja asteikkojen puhdistami-
sen yhteydessä.
