5.7.1.2 Kolmivärinen valopylväs (valinnainen malli)

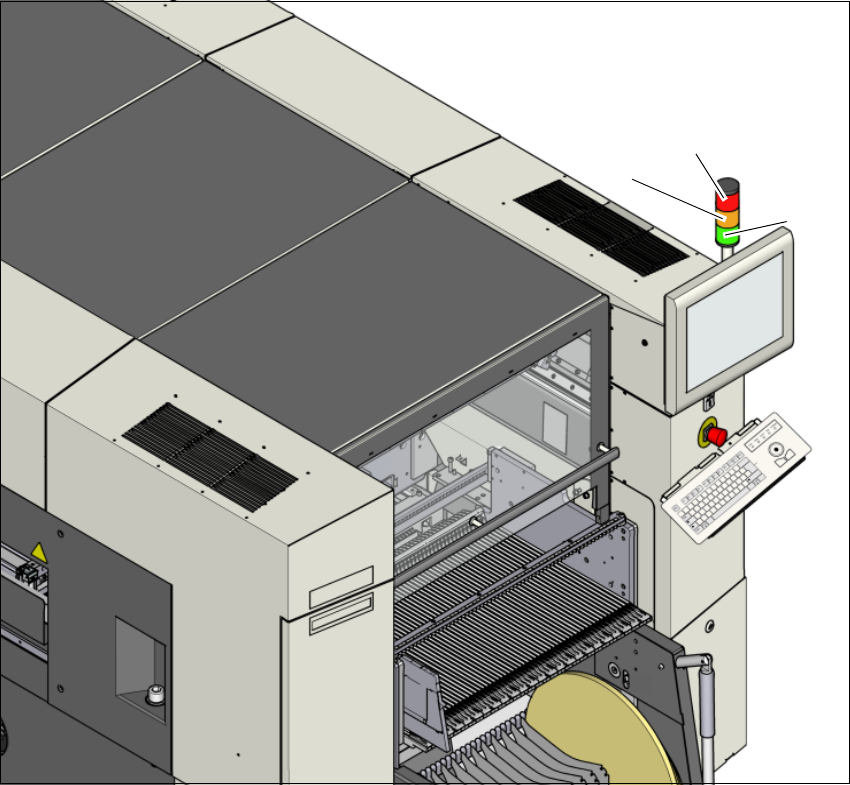

Kuva 5.7 - 2 Käyttötilojen ilmaisemisesta vastaavat valopylväät
L1 punainen merkkivalo
L2 keltainen merkkivalo
L3 vihreä merkkivalo
(L2)
(L1)
(L3)
5 Koneella suoritettavat tehtävät Käyttöohje SIPLACE SX1/SX2
5.7 Valopylväät ja äänitorvi Ohjelmistoversiosta SR.710.0 alkaen Painos 12/2016
240
5.7.2 Tilanäyttö ja sen merkitys
5
Merkitys Koneen puoli Tila - kaksivärinen
(valkoinen/virheä)
Tila - kolmivärinen
(punainen/
keltainen/vihreä)
Automaattikäyttö on valittuna,
automaatti ei ole kuitenkaan
tuotannossa.
kummallakin puo-
lella
Valkoinen: Pois pääl-
tä
Vihreä: 700-700
Äänitorvi: Pois päältä
Punainen: Pois pääl-
tä
Keltainen: Pois pääl-
tä
Vihreä: Valo vilkkuu
Äänitorvi: Pois päältä
Automaatti on tuotannossa. kummallakin puo-
lella
Valkoinen: Pois pääl-
tä
Vihreä: Päällä
Äänitorvi: Pois päältä
Punainen: Pois pääl-
tä
Keltainen: Pois pääl-
tä
Vihreä: Päällä
Äänitorvi: Pois päältä
Automaatti odottaa piirilevyn
saapumista syöttökohtaan.
kummallakin puo-
lella
konfiguroimatta Punainen: Pois pääl-
tä
Keltainen: Pois pääl-
tä
Vihreä: 500 - 500
Äänitorvi: Pois päältä
Automaatti suorittaa referens-
siajon.
kummallakin puo-
lella
konfiguroimatta Punainen: Pois pääl-
tä
Keltainen: Pois pääl-
tä
Vihreä: Valo vilkkuu
Äänitorvi: Pois päältä
Automaatti on pysäytetty py-
säytyspainikkeella; Tuotannon
jatkamista varten on painettava
käynnistyspainiketta.
kummallakin puo-
lella
konfiguroimatta Punainen: Pois pääl-
tä
Keltainen: Pois pääl-
tä
Vihreä: Valo vilkkuu
Äänitorvi: Pois päältä
Piirilevyn viivakoodin lukemi-
nen syötötkuljettimessa ei ole
mahdollista. Käyttäjän on sijoi-
tettava piirilevy käsin konee-
seen.
kulloinenkin puoli konfiguroimatta Punainen: Pois pääl-
tä
Keltainen: Valo vilk-
kuu
Vihreä: Pois päältä
Äänitorvi: Pois päältä
Käyttöohje SIPLACE SX1/SX2 5 Koneella suoritettavat tehtävät
Ohjelmistoversiosta SR.710.0 alkaen Painos 12/2016 5.7 Valopylväät ja äänitorvi
241
Automaatti valmistautuu tuo-
tantoon (pipettien tilan tarkas-
tus, syöttömoduulin tunnistus).
kummallakin puo-
lella
Valkoinen: Pois pääl-
tä
Vihreä: Päällä
Äänitorvi: Pois päältä
Punainen: Pois pääl-
tä
Keltainen: Pois pääl-
tä
Vihreä: Päällä
Äänitorvi: Pois päältä
Käyttäjän on tehtävä muutok-
sia merkkeihin.
kummallakin puo-
lella
Valkoinen: Pois pääl-
tä
Vihreä: 100 - 100
Äänitorvi: Pois päältä
Punainen: Pois pääl-
tä
Keltainen: Päällä
Vihreä: Pois päältä
Automaatti odottaa erän saa-
pumista tai koneen valmistele-
mista erän vastaanottamisen
jälkeen.
kummallakin puo-
lella
Valkoinen: Pois pääl-
tä
Vihreä: 100 - 100
Äänitorvi: Pois päältä
Punainen: Pois pääl-
tä
Keltainen: Pois pääl-
tä
Vihreä: Valo vilkkuu
Äänitorvi: Pois päältä
Käytössä on vaihtoehtoinen
noutoasema.
kulloinenkin puoli Valkoinen: 100 -100
Vihreä: Pois päältä
Äänitorvi: Pois päältä
Punainen: Pois pääl-
tä
Keltainen: Päällä
Vihreä: Päällä
Äänitorvi: Pois päältä
Piirilevy on poistettava luovu-
tuskuljettimelta (esim. tarkas-
tusta varten).
kulloinenkin puoli Valkoinen: 500 -500
Vihreä: 700 -700
Äänitorvi: Päällä
Punainen: Pois pääl-
tä
Keltainen: Pois pääl-
tä
Vihreä: Valo vilkkuu
Äänitorvi: Päällä
Piirilevykuljetin on juuttunut
paikalleen (seuraava kone
odottaa piirilevyjä).
kulloinenkin puoli konfiguroimatta Punainen: Pois pääl-
tä
Keltainen: Pois pääl-
tä
Vihreä: Valo vilkkuu
Äänitorvi: Pois päältä
Useampi kuin yksi samalla
komponentilla varustettu nou-
topaikka on pois käytöstä, sa-
malla käytettävissä on kuiten-
kin edelleen useampi kuin yksi
noutoasema.
kulloinenkin puoli Valkoinen: 500 -500
Vihreä: Pois päältä
Äänitorvi: Pois päältä
Punainen: Pois pääl-
tä
Keltainen: Päällä
Vihreä: Päällä
Äänitorvi: Pois päältä
Merkitys Koneen puoli Tila - kaksivärinen
(valkoinen/virheä)
Tila - kolmivärinen
(punainen/
keltainen/vihreä)
