Käyttöohje SIPLACE SX1/SX2 6 Asemalaajennukset Ohjelmistoversiosta SR.710.0 alkaen Painos 12/ 2016 6.12 12-segmenttinen SIPLACE Collect&Place -pää 345 6 Kuva 6.12 - 2 12-segmenttinen Collect& Place-pää - toiminto…
6 Asemalaajennukset Käyttöohje SIPLACE SX1/SX2
6.12 12-segmenttinen SIPLACE Collect&Place -pää Ohjelmistoversiosta SR.710.0 alkaen Painos 12/2016
344
6.12.2 Yleistä
6
Kuva 6.12 - 1 12-segmenttinen Collect&Place-pää - toimintoryhmät, osa 1
6
(1) Tyhjiögeneraattori
(2) kiertoasema, DP-akseli
(3) 12 pinolilla varustettu tähti, tähtiakseli
(4) Puhallusilmaventtiili
(5) Äänenvaimennin
Käyttöohje SIPLACE SX1/SX2 6 Asemalaajennukset
Ohjelmistoversiosta SR.710.0 alkaen Painos 12/2016 6.12 12-segmenttinen SIPLACE Collect&Place -pää
345
6
Kuva 6.12 - 2 12-segmenttinen Collect&Place-pää - toimintoryhmät, osa 2
6
(1) Välijakajan piirilevy (kannen alla)
(2) Tähtikäyttö - DR-moottori
(3) Z-akselin moottori
(4) Venttiilin toimilaite
(5) Komponenttikamera C&P, tyyppi 30 (18 x 18) digitaalinen, suuri tarkkuus (vakiokamera)
6 Asemalaajennukset Käyttöohje SIPLACE SX1/SX2
6.12 12-segmenttinen SIPLACE Collect&Place -pää Ohjelmistoversiosta SR.710.0 alkaen Painos 12/2016
346
6.12.3 Tekniset tiedot
6

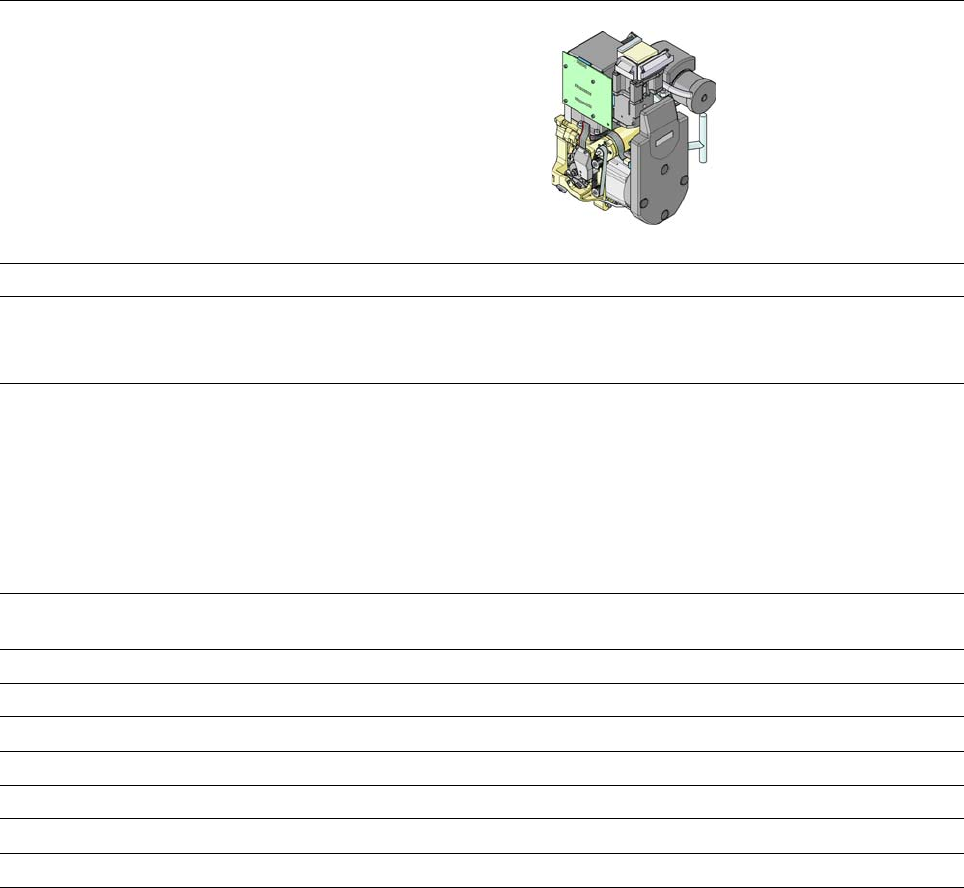

12-segmenttinen Collect&Place-pää
varustettu komponenttikameran tyypillä 30
Komponenttien alue
*a
01005
*b
kokoihin flip-chip, bare die, PLCC44,
BGA, µBGA, TSOP, QFP, SO - SO32, DRAM
saakka
Komponenteille asetettavat vaatimukset
maksimikorkeus
jalkojen minimiväli
jalkojen minimileveys
pallojen minimiväli
pallojen minimihalkaisija
minimimitat
maksimimitat
maksimipaino
6 mm
0,3 mm
0,15 mm
0,25 mm
0,14 mm
0,4 mm x 0,2 mm
18,7 mm x 18,7 mm
2 g
Ohjelmoitava
asemointivoima
Pipettityypit 9xx
X-/Y-tarkkuus
*c
± 41 μm/3σ, ± 55 μm/4σ
Kulmatarkkuus ± 0,5°/3σ, ± 0,7°/4σ
Komponenttien alue 98,5%
Komponenttikameran tyyppi 30
Valaistustasot 5
Valaistustasojen säätömahdollisuuksia 256
5
*)a Huomioi myös, että ladottavissa olevaan komponenttispektriin vaikuttavat myös pad-geometria, asiakaskohtaiset standardit
ja komponenttien pakkaustoleranssit.
*)b 01005-paketilla varustettuna
*)c Tarkkuusarvot näytetään toteen koneen vastaanottotarkastuksen yhteydessä. Arvot vastaavat SIPLACE-laitteiden toimitus-
ja suoritesisällön perusteella määräytyviä olosuhteita.
