Istruzioni per l’uso SIPLACE 80 8 Messa a disposizione dei c omponenti Edizione 07/97 Versione software dalla SR.010.xx 8.5 Contenitore per cinghia (nuovo gruppo) 8 - 17 8.5 Conte nitore per cing hia ( nuovo gruppo) 8.5.…
8 Messa a disposizione dei componenti Istruzioni per l’uso SIPLACE 80
8.4 Dispositivo di taglio per cinghia vuota del dispositivo automatico SIPLACE 80S-15/F3 Edizione 07/97 Versione software dalla
SR.010.xx
8 - 16
8.4.2 Collocamento della cinghia nel dispositivo di taglio
INDICAZIONE
Per il dispositivo automatico di montaggio SIPLACE 80 S-15/F3 utilizzate esclusivamente i moduli di alimen-
tazione per cinghia previsti per questo modello. Prima dei moduli di alimentazione troverete il condotto per la
cinghia vuota nel quale vengono fatte passare le cinghie vuote.
●
Inserite la cinghia nel trasportatore come viene descritto nella relativa sezione.
●
Inserite la cinghia vuota nel condotto per cinghia vuota del dispositivo di taglio come viene mostrato nella
Fig. 8.4.2.
Fig. 8.4.2 Alimentazione della cinghia del dispositivo di taglio per cinghia
- Didascalia della Fig. 8.4.2
➀
Condotto per cinghia vuota
➁
Cinghia vuota
➂
Modulo di alimentazione per cinghia
➃
Verso il dispostivo di taglio
Istruzioni per l’uso SIPLACE 80 8 Messa a disposizione dei componenti
Edizione 07/97 Versione software dalla SR.010.xx 8.5 Contenitore per cinghia (nuovo gruppo)
8 - 17
8.5 Contenitore per cinghia (nuovo gruppo)
8.5.1 In generale
Si possono utilizzare bobine dal diametro massimo di 15".
8.5.2 Sommario
Fig. 8.5.1 Contenitore per cinghia - veduta dall’alto
- Didascalia della Fig. 8.5.1
➀
Assi d‘innesto assegnati ai moduli della cinghia
-
Distanza di divisione dimezzata per lamiere intermedie (15,8 mm)
-
Diametro della bobina elaborabile fino a 15" mass.
-
Bobine da 15" solo nella fessura superiore o nel supporto sulle barre
-
Pareti separatorie compatibili solo all‘indietro
8 Messa a disposizione dei componenti Istruzioni per l’uso SIPLACE 80
8.5 Contenitore per cinghia (nuovo gruppo) Edizione 07/97 Versione software dalla SR.010.xx
8 - 18
INDICAZIONE
Con moduli per cinghia di maggiori dimensioni (> 5") devono essere utilizzati gli assi da innesto per garantire
la sicurezza di esercizio dei caricatori.

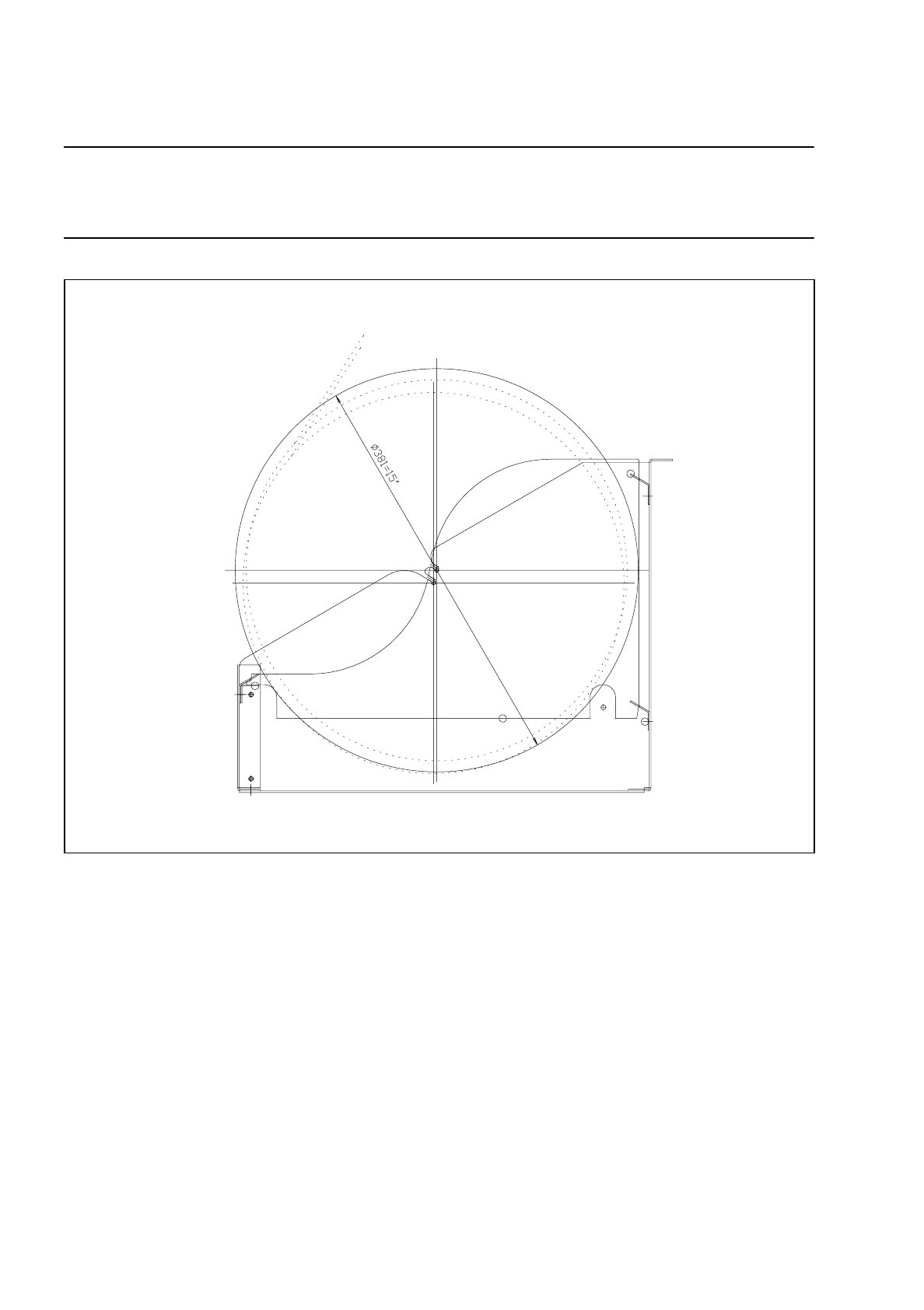

Fig. 8.5.2 Contenitore per cinghia - veduta laterale (con cinghia)
