00191027-01.pdf - 第443页
9 Manutenzione Istruzioni per l’uso SIPLACE 80 S/F/G 9.6 Testa IC (SIPLACE 80 F) Edizione 07/97 Versione software dalla SR.010.xx 9 - 84 Fig. 9.6.9 Manutenzione delle pipette - Didascali a della F ig. 9.6.9 Trovere te i …
Istruzioni per l’uso SIPLACE 80 S/F/G 9 Manutenzione
Edizione 07/97 Versione software dalla SR.010.xx 9.6 Testa IC (SIPLACE 80 F)
9 - 83
Fig. 9.6.8 Estrarre la pipetta dallo scambiatore di pipette con l'attrezzo per l'estrazione
9.6.6.2 Controllo e manutenzione delle pipette
●
Eseguite la manutenzione delle pipette come viene rappresentato nella Figura 9.6.9.
●
Controllate le pipette e le membrane e sostituite le membrane danneggiate.
Per la sequenza delle operazioni per la sostituzione delle membrane, siete pregati di consultare la Fig.
9.6.10. Troverete i numeri degli articoli delle membrane nella Tab. 9.6.1 a pagina 87. Per la manutenzione
delle membrane avrete bisogno di talco (vedi la Tab. 9.2.10 a pagina 14).
INDICAZIONE
Lo sfregamento con talco impedisce che i componenti rimangano attaccati alla membrana dopo essere
stati depositati sul circuito scheda. La membrana non deve entrare in contatto con spirito oppure alcool!
●
Controllate le superfici di aspirazione delle pipette senza membrana: in caso di danneggiamento utiliz-
zate le relative pipette nuove. Troverete i numeri degli articoli delle pipette nella Tab. 9.6.1 a pagina 87.
1
2
9 Manutenzione Istruzioni per l’uso SIPLACE 80 S/F/G
9.6 Testa IC (SIPLACE 80 F) Edizione 07/97 Versione software dalla SR.010.xx
9 - 84

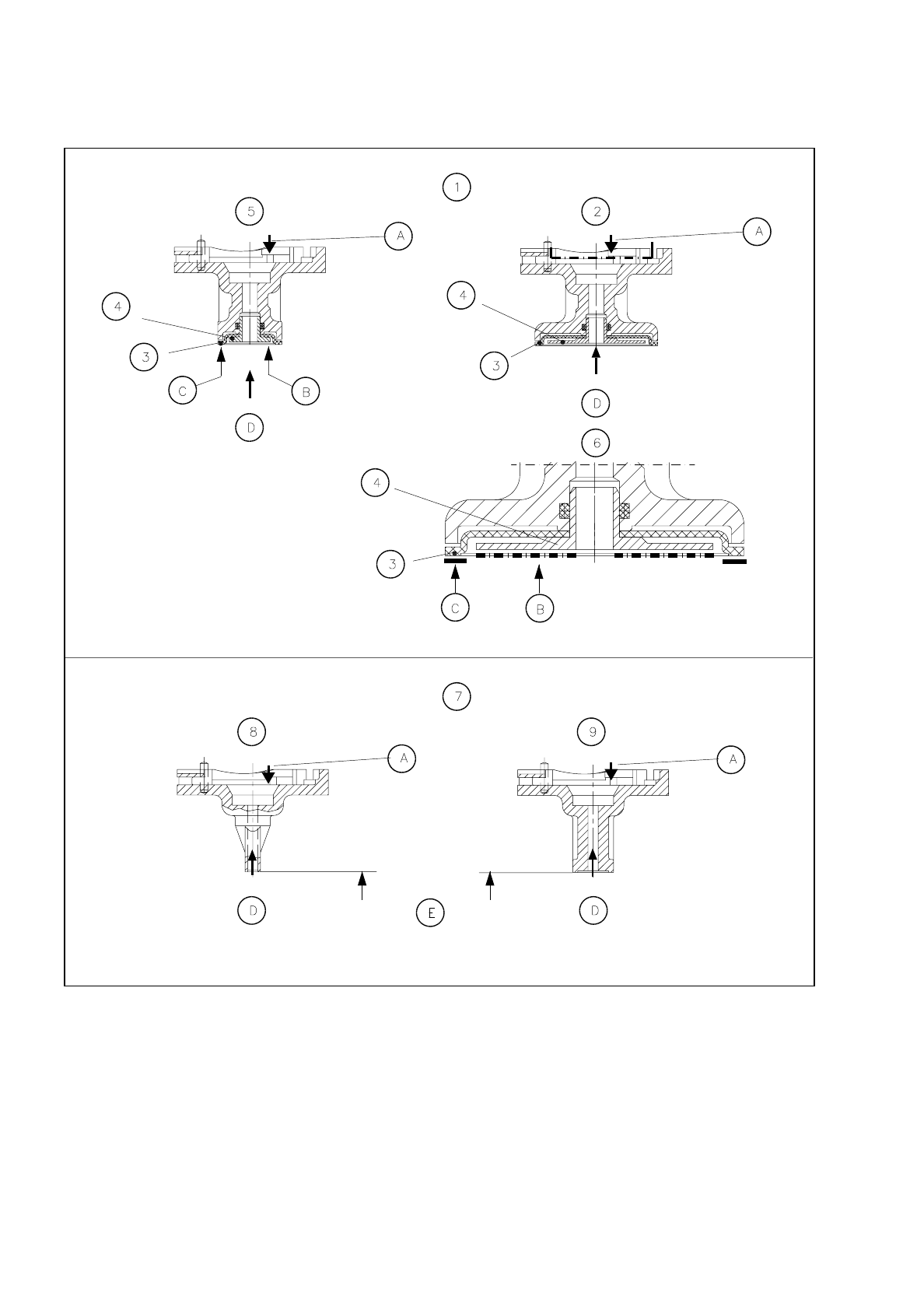

Fig. 9.6.9 Manutenzione delle pipette
- Didascalia della Fig. 9.6.9
Troverete i numeri degli articoli delle pipette e delle membrane nella Tab. 9.6.1 a pagina 87.
1 Manutenzione delle pipette con membrana
2 Pipetta del tipo 419
3 Membrana
4 Bussola
5 Pipetta del tipo 418
6 Ingrandimento
7 Manutenzione delle pipette senza membrana
Istruzioni per l’uso SIPLACE 80 S/F/G 9 Manutenzione
Edizione 07/97 Versione software dalla SR.010.xx 9.6 Testa IC (SIPLACE 80 F)
9 - 85
8 Pipetta del tipo 416
9 Pipetta del tipo 417
- Sequenza delle operazioni della Fig. 9.6.9
A Pulite tutta la superficie d‘appoggio con un pennello asciutto.
B Pulite la superficie circolare della bussola.
C Cospargete di poco talco la superficie d‘appoggio della membrana.
D Pulite il foro di aspirazione.
E Controllate la superficie di aspirazione
9.6.6.3 Sostituzione della membrana delle pipette
●
Sostituite la membrana in caso di danneggiamento. Troverete tutti i dati nella Figura seguente.
Fig. 9.6.10 Sostituzione della membrana delle pipette
- Didascalia della Fig. 9.6.10
(Potrete trovare i numeri degli articoli delle pipette e delle membrane nella Tab. 9.6.1 a pagina 87)
1 Smontaggio della membrana (ingrandimento)
2 Membrana
3Bussola
4 Superficie d’appoggio
