11.1 Scambiatore di pipette per testa a revolver
11.1.1 Sommario
Lo scambiatore di pipette viene impiegato nei dispositivi automatici SIPLACE 80S/80F. E' necessario uno
scambiatore di pipette per ogni testa. Ha una costruzione modulare ed è costituito da un min. di 1 e da un
massimo di 7 caricatori.
Su questi caricatori si trovano rispettivamente 12 garage per pipette (vedi
Fig. 11.1.2
). I caricatori vengono
collocati su un supporto comune che si trova nella zona tra il trasporto dei circuiti scheda ed i moduli di ali-
mentazione (vedi
Fig. 11.1.1
). La posizione dei caricatori l'uno rispetto all'altro è stabilita da due spine di rife-
rimento.
).
Fig. 11.1.1 Posizione di montaggio dello scambiatore di pipette nel SIPLACE 80S
11 Aggiunte alla Stazione Istruzioni per l’uso SIPLACE 80 S/F/G
11.1 Scambiatore di pipette per testa a revolver Edizione 07/97 Versione software dalla SR.010.xx
11 - 4
11.1.2 Dati tecnici
11.1.2.1 Software consigliato
Software della stazione
Versione >
008.06
EPROM degli assi
Versione >
003.09
Programma Sitest
Versione >
202.003
11.1.3 Funzionamento
Su ogni singolo caricatore dello scambiatore automatico di pipette si trova rispettivamente una fiducial di posi-
zione per il riconoscimento della posizione.
I singoli posti dei caricatori sono contrassegnati sullo scambiatore di pipette con le cifre da 1 a 7. I singoli
garage per pipette sono numerati nei rispettivi caricatori da 1 a 12 (vedi
Fig. 11.1.2).
INDICAZIONE
Dietro richiesta alla Siemens AUT 5 BSM potranno essere realizzati caricatori speciali i quali saranno contras-
segnati in modo particolare.
Il fissaggio della posizione delle pipette nei garage verrà effettuato con una lamiera a chiave spostabile di 6
mm in un asse. In relazione alla posizione della lamiera, le pipette verranno fissate oppure sbloccate.
Il movimento della lamiera verrà effettuato da un cilindro pneumatico per tutti i caricatori o pipette contempo-
raneamente. Tutte le pipette verranno sbloccate o fissate contemporaneamente.
Se non viene effettuato un cambio delle pipette, la lamiera a chiave si trova sempre in posizione "chiusa".
Scambiatore di pipette per testa a revolver
Lunghezza
685 mm
Larghezza
60 mm
Altezza
46 mm
Numero di garage delle pipette
min. 12 / mass. 84
Tipi di pipette allestibili
601, 604, 605, 611, 614, 615, 617, 618, 619, 623, 624
Materiale Vectra ed acciaio
Apertura e chiusura della lamiera
< 200 ms
Capacità del contenitore per scarti
ca. 50 pipette
Sistema pneumatico 2 condutture di alimentazione pneumatica di
5,5 e 2,5 bar
Tolleranza di preparazione delle singole pipette
dopo la misurazione delle fiducial di posizione
+
0,1 mm
Istruzioni per l’uso SIPLACE 80 S/F/G 11 Aggiunte alla Stazione
Edizione 07/97 Versione software dalla SR.010.xx 11.1 Scambiatore di pipette per testa a revolver
11 - 5
●
Prelievo di una pipetta
-
L'asse z della testa a revolver si sposta in basso.
-
La lamiera a chiave passa sopra.
-
L'asse z si sposta in alto.
●
Deposito di una pipetta
-
La lamiera a chiave passa sopra.
-
L'asse z si sposta in basso.
-
La lamiera a chiave ha accesso.
-
L'asse z si sposta in alto

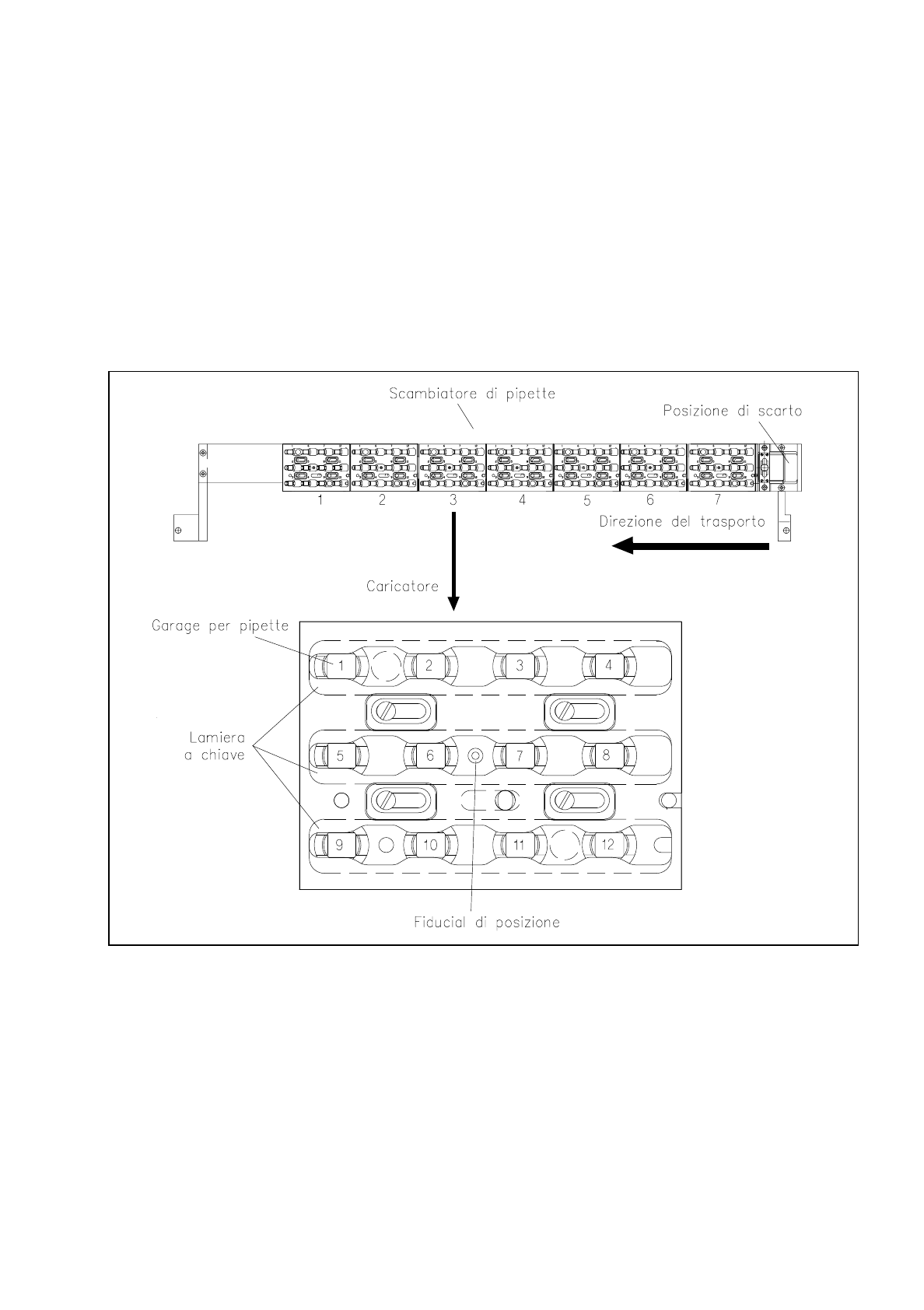

Fig. 11.1.2 Prospetto del caricatore e dei garage per pipette
●
Scarto di pipette difettose
-
L'asse z passa alla posizione di scarto con un sollevamento di 14 mm.
-
L'asse z si alza e la pipetta viene estratta dalla contropunta con un filo per molle.
