3 Technische Daten und Baugruppen Betriebsanleitung SIPLACE SX1/SX2/DX1/DX2 3.4 Abmessungen und Gewicht Ab Softwareversion SR.706.xx Ausgabe 06/2012 DE 110 3.4.5 Schwerpunkt 3.4.5.1 Schwerpunkt des SX1/SX2 Automaten 3 Ab…
Betriebsanleitung SIPLACE SX1/SX2/DX1/DX2 3 Technische Daten und Baugruppen
Ab Softwareversion SR.706.xx Ausgabe 06/2012 DE 3.4 Abmessungen und Gewicht
109
3.4.4 Rangierradien der BE-Wagen/DX-Wechseltische
3

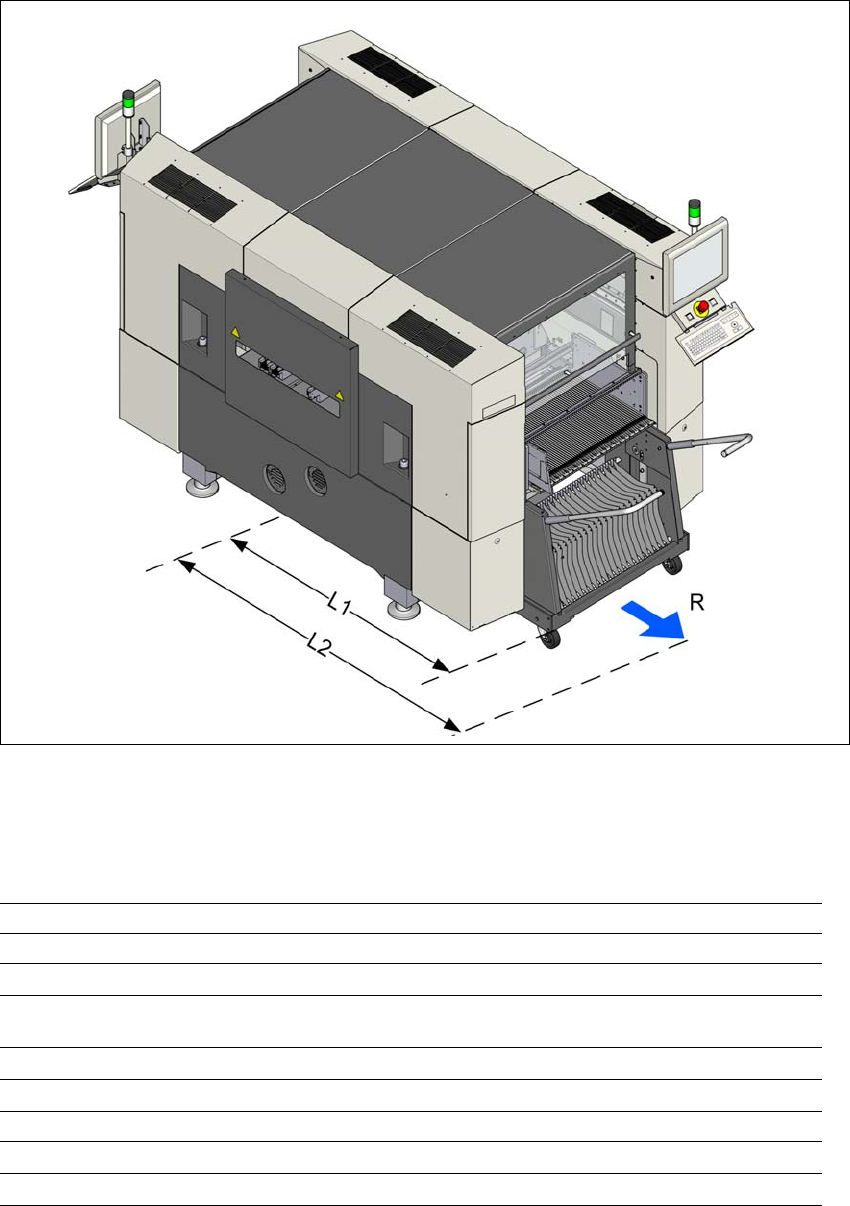

Abb. 3.4 - 4 Beispiel: Rangierradien der BE-Wagen am SX1/SX2-Automaten
Die Rangierradien R der BE-Wagen/DX-Wechseltische betragen:
3
BE-Wagen/DX-Wechseltisch Stellplatz 1 (außen) Stellplatz 2 (innen)
Rangierabstand R
Griffe ausgeklappt 2950 mm 2825 mm
Abstand L1: Maschinenmitte zur Außenkante BE-Wagen/DX-
Wechseltisch
Griffe eingeklappt 1300 mm 1175 mm
Griffe ausgeklappt 1750 mm 1625 mm
Abstand L2: Maschinenmitte zur Wand
Griffe eingeklappt 2060 mm 1935 mm
Griffe ausgeklappt 2950 mm 2825 mm
3 Technische Daten und Baugruppen Betriebsanleitung SIPLACE SX1/SX2/DX1/DX2
3.4 Abmessungen und Gewicht Ab Softwareversion SR.706.xx Ausgabe 06/2012 DE
110
3.4.5 Schwerpunkt
3.4.5.1 Schwerpunkt des SX1/SX2 Automaten
3
Abb. 3.4 - 5 Schwerpunkt der SX1/SX2 Automaten in Millimeter
X-Koordinate 0 mm
Y-Koordinate 0 mm
Z-Koordinate 738,5 mm
Diese Schwerpunktkoordinaten gelten für den Automaten bei einer LP-Transporthöhe von
900 mm.
Betriebsanleitung SIPLACE SX1/SX2/DX1/DX2 3 Technische Daten und Baugruppen
Ab Softwareversion SR.706.xx Ausgabe 06/2012 DE 3.4 Abmessungen und Gewicht
111
3.4.5.2 Schwerpunkt des DX1/DX2 Automaten
3
Abb. 3.4 - 6 Schwerpunkt der DX1/DX2 Automaten in Millimeter
X-Koordinate 0 mm
Y-Koordinate 0 mm
Z-Koordinate 738,5 mm
Diese Schwerpunktkoordinaten gelten für den Automaten bei einer LP-Transporthöhe von
900 mm.
