3.11.8.2 Maximaler Gurtrollendurchmesser in Abhängigkeit von der LP-Transporthöhe
3
HINWEIS: 3
Bei BE-Wagen der SIPLACE SX1/SX2 benötigen Sie in der Regel keine Steckachsen. Tritt aller-
dings am X-Zuführmodul die Fehlermeldung "Timeout" vermehrt auf, empfehlen wir, dennoch
Steckachsen einzusetzen.
3.11.9 Gurtabfallrutsche
3

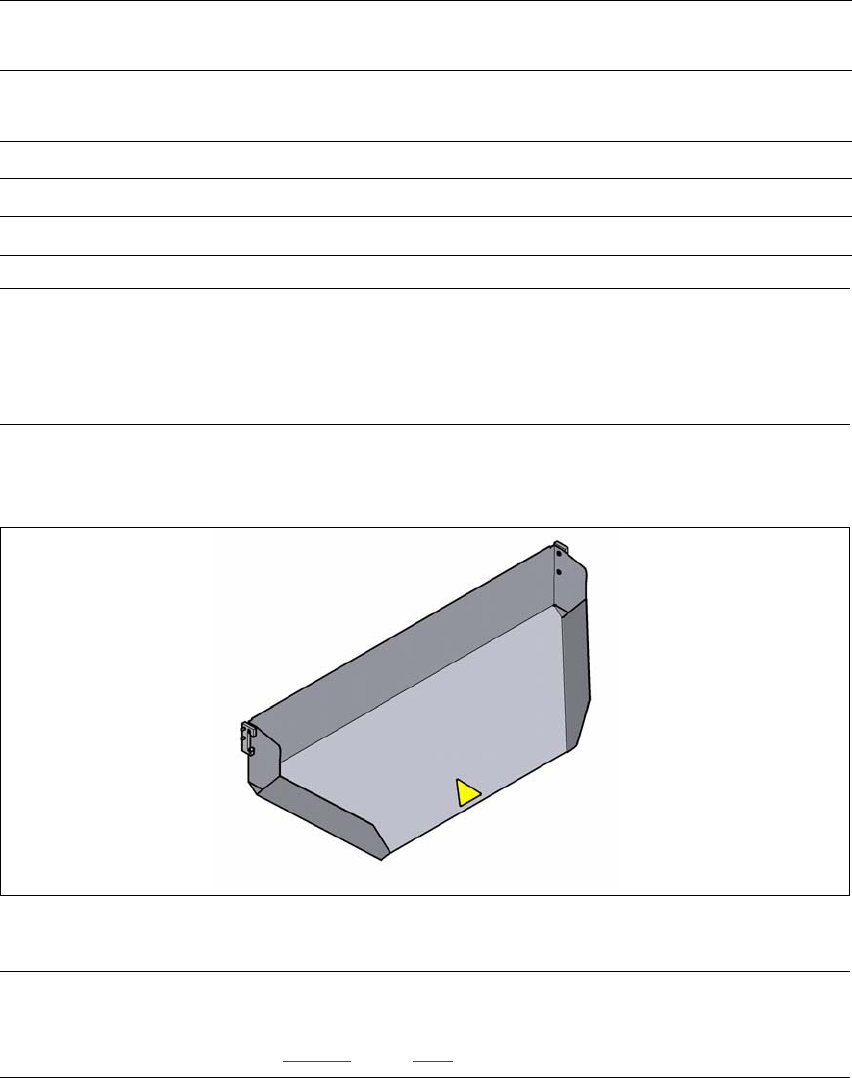

Abb. 3.11 - 10 Gurtabfallrutsche für den BE-Wagen-Einzug
HINWEIS 3
Die Gurtabfallrutsche für die SIPLACE SX1/SX2 lässt sich nur am BE-Wagen-Einzug für die
SIPLACE SX1/SX2 (siehe Abb. 5.15 - 4, Seite 298) installieren.
Ohne Halterung für die
zusätzliche Gurtrolle
Mit Halterung für die
zusätzliche Gurtrolle
LP-Transporthöhe
des BE-Wagens
Gurtrollen-
durchmesser
Gurtrollendurchmesser
ohne Steckachse mit Steckachse
900 mm 19" 17" 15"
930 mm 19" 19" 17"
950 mm 19" 19" 19"
3 Technische Daten und Baugruppen Betriebsanleitung SIPLACE SX1/SX2/DX1/DX2
3.11 BE-Wagen SIPLACE SX1/SX2 Ab Softwareversion SR.706.xx Ausgabe 06/2012 DE
196
3.11.10 Leergurtleitkanal an der BE-Wagen-Einzugsvorrichtung
In der Standardversion kann der Leergurtleitkanal Gurte mit einer Taschenhöhe bis maximal
12 mm zum pneumatischen Gurtschneidgerät führen.
3

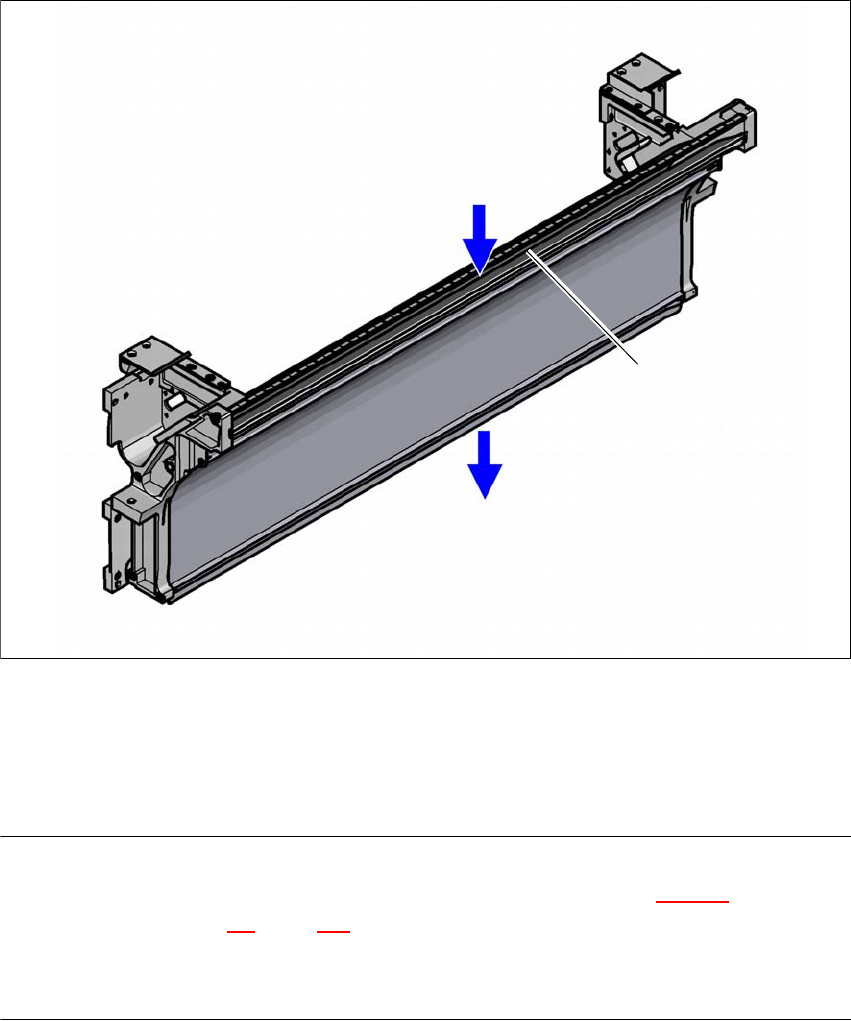

Abb. 3.11 - 11 Leergurtleitkanal an der BE-Wagen-Einzugsvorrichtung SIPLACE SX1/SX2
(1) Einlassspalt für die Leergurte
(2) Austrittsspalt für die Leergurte oberhalb des pneumatischen Schneidgeräts
(3) Trennblech für Gurte < 12 mm, für Gurte > 12 mm demontierbar
HINWEIS
– Für Gurttaschen höher als 12 mm kann das Trennblech (Pos. 3 in Abb. 3.11 - 11
) entfernt wer-
den (siehe Abschnitt 4.5
, Seite 236).
Positionieren Sie Zuführmodule mit niedrigen Taschen nicht unmittelbar neben Zuführmodule
mit hohen Taschen. Die Leergurte könnten sich überlappen und stauen.
(1)
(2)
(3)
Betriebsanleitung SIPLACE SX1/SX2/DX1/DX2 3 Technische Daten und Baugruppen
Ab Softwareversion SR.706.xx Ausgabe 06/2012 DE 3.12 DX-Tisch an der SIPLACE DX1/DX2
197
3.12 DX-Tisch an der SIPLACE DX1/DX2
Die SIPLACE DX1/DX2 besitzt in der Standardkonfiguration zwei DX-Tische, die bei Verwendung
von 30 SIPLACE 2x8mm X Zuführmodulen mit jeweils bis zu 60 Spuren, Bauelementetypen auf-
nehmen können.
Die Handhabung der Zuführmodule auf den DX-Tischen ist grundsätzlich identisch mit der Hand-
habung auf den BE-Wecheltischen der SIPLACE SX1/SX2.
3

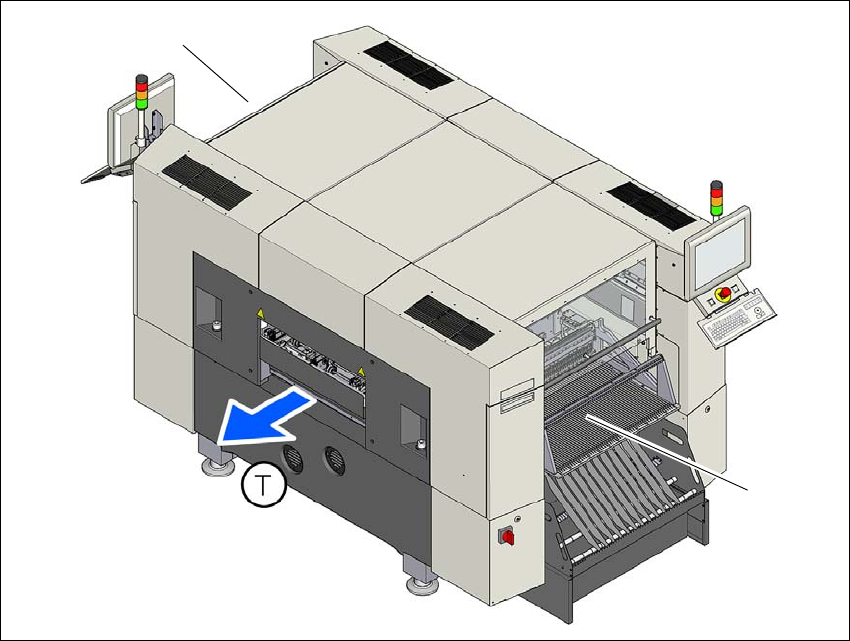

Abb. 3.12 - 1 Stellplätze der DXTische, SIPLACE DX1/DX2
(1) Stellplatz 1
(2) Stellplatz 2
(T) Leiterplatten-Transportrichtung
(1)
(2)
