2.5.4 Sicherheitshinweise zum manuellen Verschieben der Z-Achse am TwinStar
VORSICHT
QUETSCHGEFAHR AM TwinStar 2
Sie dürfen auf keinen Fall die Z-Achse mit der Hand am Puffer der Rückholeinheit nach unten
bewegen. Durch die starke Federkraft des Zylinders besteht beim Zurückschnellen des Puffers
ein Verletzungsrisiko für Ihre Finger. Dies gilt auch für den Innenbereich des TwinStar, wenn die
Kolbenstange in ihre Ausgangslage zurückschnellt.
2

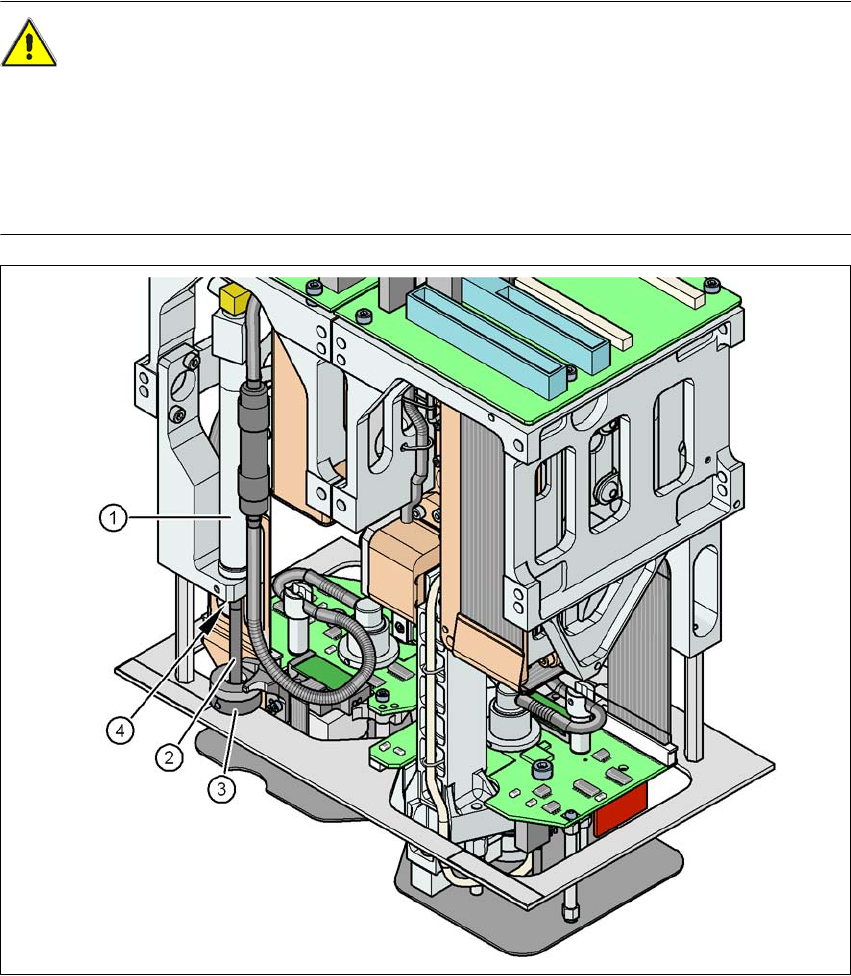

Abb. 2.5 - 2 Quetschgefahr durch die Rückholeinheit am TwinStar
(1) Rückholeinheit, Druckluftzylinder
(2) Kolbenstange
(3) Puffer der Rückholeinheit
(4) Quetschstelle für Finger
Betriebsanleitung SIPLACE SX1/SX2/DX1/DX2 2 Betriebssicherheit
Ab Softwareversion SR.706.xx Ausgabe 06/2012 DE 2.5 Sicherheitshinweise zum Betrieb der Automaten SX1/SX2/DX1/DX2
59
2.5.5 Sicherheitshinweise für die BE-Kameras des TwinStar bei einem
Bestückkopfwechsel
WARNUNG 2
Bei einem Bestückkopfwechsel vom TwinStar zum Collect&Place-Kopf müssen die BE-Kameras
(stationär P&P, Typ 33, 55 x 45, und Typ 25, 16 x 16) des TwinStar demontiert werden, sonst kol-
lidiert der Collect&Place-Kopf mit den Kameragehäusen.
2.5.6 Hinweis zur EGB-Sicherheit der Automaten
Verwenden Sie ausschließlich Pipetten, die als leitfähig gekennzeichnet sind. Nur so erfüllen Sie
die Voraussetzungen für die EGB-Sicherheit der Automaten.
2.5.7 Sicherheitshinweise zum korrekten Einsetzen der Abwurfbehälter
Beachten Sie folgende Hinweise, um eine Kollisionsgefahr zwischen Bestückkopf und BE- bzw.
Pipettenabwurfbehälter zu vermeiden:
Achten Sie darauf, dass der Abwurfbehälter korrekt in seiner Halterung sitzt.
Kontrollieren Sie, dass der Abwurfbehälter nicht über die Halterung hinausragt.
HINWEIS 2
Für jeden Abwurfbehälter kann ein Sensor (siehe Abschnitt 6.6
, Seite 348) nachgerüstet werden,
der die korrekte Position des Abwurfbehälters signalisiert.
2 Betriebssicherheit Betriebsanleitung SIPLACE SX1/SX2/DX1/DX2
2.5 Sicherheitshinweise zum Betrieb der Automaten SX1/SX2/DX1/DX2 Ab Softwareversion SR.706.xx Ausgabe 06/2012 DE
60
2.5.8 Sicherheitshinweise zur Verwendung der Pipettenwechsler
Beachten Sie folgende Hinweise, um eine Kollisionsgefahr zwischen Bestückkopf und dem Pipet-
tenwechsler zu vermeiden.
WARNUNG
Installieren Sie für jeden Bestückkopf nur den zugehörigen Pipettenwechsler mit den Pipettenma-
gazinen des jeweiligen Bestückkopfes. Bei Mischkonfigurationen besteht Kopfcrashgefahr! 2
WARNUNG
Ein über das Magazin hinausragender Hebel kann zum Bestückkopfcrash führen. Achten Sie des-
halb darauf, dass die Hebel nicht über die Magazine hinausstehen. 2
