3 Technische Daten und Baugruppen Betriebsanleitung SIPLACE SX1/SX2/DX1/DX2 3.10 X-Zuführmodule für SIPLACE SX1/SX2/DX1/D X2 Ab Softwa reversion SR.706.xx Ausgabe 0 6/2012 DE 176 3.10.4 Linear Dipping Unit X (LDU X) Arti…
Betriebsanleitung SIPLACE SX1/SX2/DX1/DX2 3 Technische Daten und Baugruppen
Ab Softwareversion SR.706.xx Ausgabe 06/2012 DE 3.10 X-Zuführmodule für SIPLACE SX1/SX2/DX1/DX2
175
3.10.3.2 Technische Daten
3
Länge 584,9 mm
Höhe 199,5 mm
Breite 57,6 mm
Belegte Zuführmodul-Stellplätze 5 Spuren á 8 mm
Gewicht 4,6 kg
Durchmesser kleinstmöglicher Einzeltropfen
a
a) bei 100 µm Düsendurchmesser und Einsatz von Kleber Heraeus PD 205A-Jet (bei
53°C) oder Loctite 3621 (bei 53°C)
0,7 - 0,8 mm (+/- 0,1 mm)
Durchmesser Tropfen aus 5 Schuß aufgebaut
a
1,0 mm (+/- 0,2 mm)
Höhe Einzeltropfen
a
0,15 mm (+/- 0,02 mm)
Höhe Tropfen aus 5 Schuß aufgebaut
a
0,2 - 0,3 mm
3 Technische Daten und Baugruppen Betriebsanleitung SIPLACE SX1/SX2/DX1/DX2
3.10 X-Zuführmodule für SIPLACE SX1/SX2/DX1/DX2 Ab Softwareversion SR.706.xx Ausgabe 06/2012 DE
176
3.10.4 Linear Dipping Unit X (LDU X)
Artikel-Nr. 00117011-xx Linear Dip Module für Flux / LDU-X
Artikel-Nr. Dipplatten siehe Abschnitt 3.10.4.4
, Seite 178
3

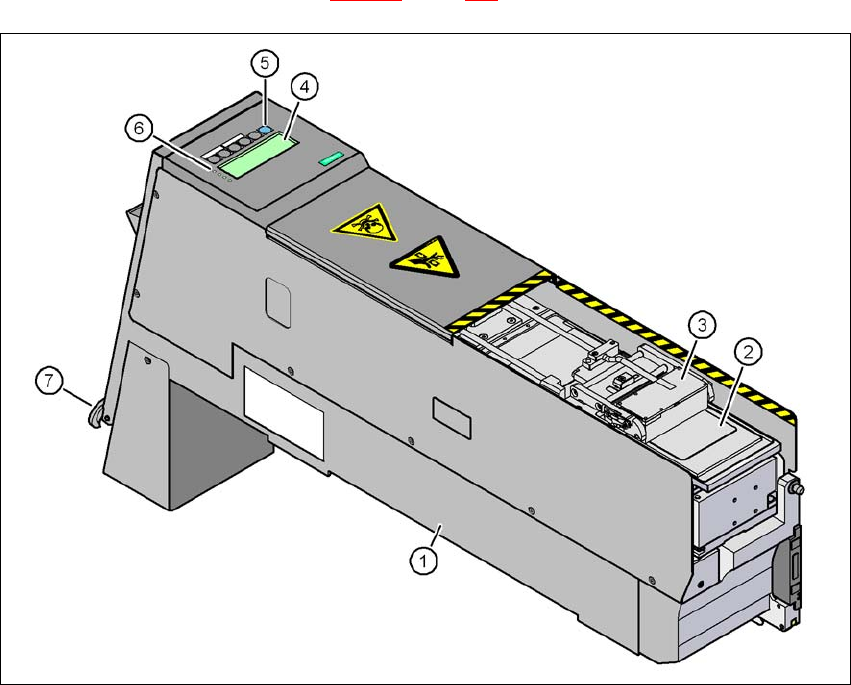

Abb. 3.10 - 16 Linear Dipping Unit (LDU X)
(1) LDU X
(2) Dipplatte
(3) Flussmittelbehälter
(4) Anzeigefeld (4 Zeilen à 20 Zeichen)
(5) Bedienfeld mit 6 Folientastern
(6) LED für Statusanzeigen
(7) NOT-AUS-Taster
Betriebsanleitung SIPLACE SX1/SX2/DX1/DX2 3 Technische Daten und Baugruppen
Ab Softwareversion SR.706.xx Ausgabe 06/2012 DE 3.10 X-Zuführmodule für SIPLACE SX1/SX2/DX1/DX2
177
3.10.4.1 Beschreibung
Die Linear Dipping Unit X (Lineare Dippeinheit X, Pos. 1 in Abb. 3.10 - 16) dient zum Benetzen
von Flip-Chips und CSP Bauelementen mit Flussmittel. Der Flussmittelbehälter Pos. 3 in Abb.
3.10 - 16
) gleitet mit einer Linearbewegung über die Dipplatte (Pos. 2 in Abb. 3.10 - 16) und trägt
in der Vertiefung der Dipplatte das Flussmittel mit einer definierten Schichtdicke auf. Die Parame-
ter zum Benetzen eines Bauelements mit Flussmittel werden in SIPLACE Pro vorgegeben. Nach-
dem das Bauelement benetzt wurde, wird die Flussmittelschicht wieder erneuert. Dieser Ablauf
garantiert gleichbleibende Prozessbedingungen für die Bauelemente.
Im Anzeigefeld (Pos. 4 in Abb. 3.10 - 16
, Seite 176) werden die einzelnen Menüs für Aktionen und
Betriebsparameter angezeigt. Mit den Tasten des Bedienfelds (Pos. 5 in Abb. 3.10 - 16
, Seite 176)
können die Menüs gewählt bzw. Parameter modifiziert und abgespeichert werden. Die 4 LED
(Pos. 6 in Abb. 3.10 - 16
, Seite 176) des Anzeigefelds signalisierten den Status der LDU-X. Mit
dem NOT-AUS-Taster (Pos. 7 in Abb. 3.10 - 16
, Seite 176) wird die LDU-X sofort ausgeschaltet.
Die LDU-X eignet sich für den MultiStar und den TwinStar. Sie wird als eigenständiger Zuführmo-
dultyp in der Rüstung berücksichtigt. Das Modul kann auf BE-Wagen der SIPLACE X-Serie und
DX-Tischen gerüstet werden. Durch eine implementierte Aufwärmfunktion lässt sich die Viskosität
des Flussmittels ändern. Zu Testzwecken kann die LDU-X außerhalb des Automaten mit dem En-
ergie- und Dateninterface für X-Zuführmodule (siehe Abschnitt 3.10.6
, Seite 183) betrieben wer-
den.
3.10.4.2 Technische Daten
Kann an folgenden Automaten installiert werden SIPLACE X4I, X4, X3, X2, SX1/SX2/SX4/
DX1/DX2
Belegte 8mm-Stellplätze auf dem BE-Wagen
SIPLACE X-Serie, oder DX-Tisch/DX-Wechsel-
tisch
9
BE-Größe max. 55 mm x 55 mm, abhängig vom Be-
stückkopftyp
max. 45 mm x 45 mm beim TwinStar
Einstellbare Flussmittelschicht-Dicke 15 - 260 μm
Toleranz der Schichtdicken ± 5 μm ... ± 10 µm
Zeit für den Flussmittelauftrag auf die Dipplatte > 3s
BE-Dipzeit mit Software einstellbar
Flussmittel Indium TACFlux 010 / 013
Kester TSF-6502 / 6522
Alphametals OM338 / OM338PT
Almit BM1 RMA
Cookson WS 3018lv
u.a.
Einsetzbare Bestückköpfe MultiStar, SpeedStar, TwinStar
