3.10.1.2 Gurtrollendurchmesser
SIPLACE SX1/SX2 3
Der Gurtrollendurchmesser darf für alle Zuführmodule bis zu 19" (483 mm) betragen. Eine Auf-
stellung zu den maximalen Gurtrollendurchmessern in Abhängigkeit zur LP-Transporthöhe finden
Sie in Abschnitt 3.11.8.2
, Seite 195.
SIPLACE DX1/DX2 3
Der Gurtrollendurchmesser darf für alle Zuführmodule bis zu 15" (381 mm) betragen.
3.10.1.3 Manuelle Entnahme von nicht abgeholten Tantalkondensatoren durch den
Bediener
Damit Tantalkondensatoren bei Abholfehlern nicht zum Brand des Gurtmaterials beim Gurtschnitt
führen, wurde die Bedienoberfläche um die Option "Bei Abholfehler Bauelement aus dem Gurt
nehmen" erweitert. Dazu muss in SIPLACE Pro diese Option aktiviert sein. Am Bestückautomaten
wird das nicht abgeholte Bauelement einmal weitergetaktet und liegt dann im Gurt zur Entnahme
bereit. Die Spur ist deaktiviert, und der Bediener wird mit einer Fehlermeldung darauf hingewie-
sen, das Tantal-Bauelement aus dem Gurt zu nehmen. Ist eine Ersatzspur vorhanden, bestückt
die Maschine weiter. Der Bediener hat allerdings die Möglichkeit, den Automaten anzuhalten und
das Tantal-Bauelement zu entfernen. Ist keine Ersatzspur vorhanden und ist keine Bestückung
mit anderen Bauelementen möglich, bleibt der Automat stehen. Auch an dieser Stelle kann der
Bediener nun das Tantal-Bauelement entfernen und den Fehler quittieren. Nach einem Neustart
des Automaten durch den Bediener wird die Bestückung fortgesetzt und Bauelemente aus der
wieder freigegebenen Spur abgeholt.
HINWEIS 3
Diese Softwarefunktion ist auch für teure Bauelemente sehr sinnvoll. Beachten Sie auch die
Sicherheitshinweise für Kondensatoren auf Metallpulverbasis (siehe Abschnitt 2.5.3, Seite 56).
Betriebsanleitung SIPLACE SX1/SX2/DX1/DX2 3 Technische Daten und Baugruppen
Ab Softwareversion SR.706.xx Ausgabe 06/2012 DE 3.10 X-Zuführmodule für SIPLACE SX1/SX2/DX1/DX2
159
3.10.1.4 Gurtzuführmodul-Geometrie der SIPLACE X-Serie
Generell haben die Gurtzuführmodule der X-Serie eine Länge von ca. 587 mm und eine Höhe von
ca. 200 mm. Die Breite und die Anzahl der Stellplätze, die sie am BE-Tisch belegen, sind in der
nachstehenden Tabelle aufgelistet.
3
Die maximale Höhe der Störkanten über der Oberkante der Gurttasche ist 3 mm. Da die Zuführ-
module keine eventuell hochstehenden Klappen aufweisen und zudem noch fest am BE-Tisch
verankert sind, ist die Kopfcrashgefahr auf ein Minimum reduziert.
Gurtzuführmodule Zuführmodul-Breite in Millimeter
Belegte Zuführmodul-
Stellplätze am BE-Tisch
2x8 mm X 22,6 2
8 mm X 10,8 1
12 mm X 22,6 2
Smart Feeder 12 mm X 22,6 2
Smart Feeder 16 mm X 22,6 2
16 mm X 34,4 3
24 mm X 34,4 3
32 mm X 46,2 4
44 mm X 58,0 5
56 mm X 69,8 6
72 mm X 81,6 7
88 mm X 105,2 9
3 Technische Daten und Baugruppen Betriebsanleitung SIPLACE SX1/SX2/DX1/DX2
3.10 X-Zuführmodule für SIPLACE SX1/SX2/DX1/DX2 Ab Softwareversion SR.706.xx Ausgabe 06/2012 DE
160
3.10.1.5 Design des Gurtzuführmoduls der SIPLACE X-Serie
Die beiden folgenden Abbildungen zeigen das Design der Gurtzuführmodule für die X-Serie an-
hand des 8 mm X-Gurtzuführmoduls.
3

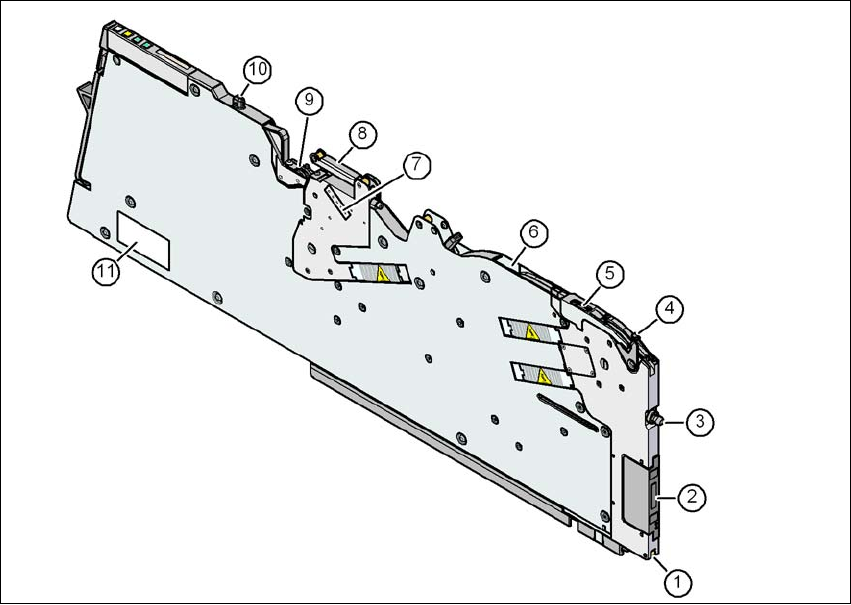

Abb. 3.10 - 1 8 mm X-Gurtzuführmodul - Frontansicht
(1) Verriegelungsrolle (Die Verriegelungsklinke des BE-Tisches arretiert das Zuführmodul mit der
Verriegelungsrolle in seiner Endposition.)
(2) EDIF (Energie- und Dateninterface)
(3) Zentrierstift "vorne"
(4) Hebel zum Anheben des Abholfensters für das Einfädeln und Entnehmen des Gurtes
(5) Abholfenster
(6) Austrittsöffnung des Gurtleitkanals
(7) Einstellung der Deckfolienspannung
(8) Deckfolienschwinge
(9) Deckfolienstopfräder
(10) Zentrierstift "hinten"
(11) Typenschild
