4.2.3.2 Netzversorgung überprüfen
Überprüfen Sie, ob die Netzversorgung den vorgeschriebenen Maschinenspezifikationen ent-
spricht (siehe Tabelle in Abschnitt 3.3
, Seite 103).
HINWEIS: 4
In der Dokumentation "Netzkonfiguration (Elektrik und Druckluft) für SMD-Anlagen beim Kun-
den", Artikel-Nr. 00191409-xx sind Maßnahmen beschrieben, um die geforderte Spezifikation zu
erzielen.
HINWEIS: 4
Technisch bedingt treten in der Stromversorgung Spitzenlasten auf. Bitte klären Sie gegebenen-
falls die Netzimpedanz mit Ihrem Energieversorgungsunternehmen ab.
4.2.3.3 Netzversorgungskabel - Spezifikation
Für das Netzversorgungskabel des Automaten gelten folgende Spezifikationen:
– 5 x 2,5 mm² bei 3 x 380 V~ / 3 x 400 V~ / 3 x 415 V~ bei einer Kabellänge bis zu 20 Meter
zum Netzanschlusskabel der Maschine. Über 20 Meter Kabellänge 5 x 4 mm².
– 5 x 4 mm² bei 3 x 200 V~/ 3 x 208 V~ / 3 x 220 V~ / 3 x 230 V~ bei einer Kabellänge bis zu
10 Meter zum Netzanschlusskabel der Maschine. Über 10 Meter Kabellänge 5 x 6 mm².
Die Farbcodierung der Adern hängt vom Bestimmungsland des Anlagenbetreibers ab.
WARNUNG 4
Die elektrischen Leitungen zu jedem einzelnen Automaten und zu den installierten Optionen
(z.B. WPC5/WPC6) müssen eindeutig gekennzeichnet sein und sich zweifelsfrei zuordnen las-
sen. Es gelten die Vorschriften des Landes, in dem der Automat betrieben wird.
Betriebsanleitung SIPLACE SX1/SX2/DX1/DX2 4 Aufstellen und Inbetriebnahme
Ab Softwareversion SR.706.xx Ausgabe 06/2012 DE 4.2 Infrastruktur des Aufstellungsorts
211
4.2.3.4 Netzanschluss - Auslieferungskonfiguration
Je nach Netzversorgung ist der Netztanschluss bei Auslieferung entsprechend konfiguriert.
– Die Maschine ist für die Spannungen 204V AC, 220V AC oder 230V AC konfiguriert.
An der Maschine befindet sich das Netzanschlusskabel OHNE Stecker. 4
4

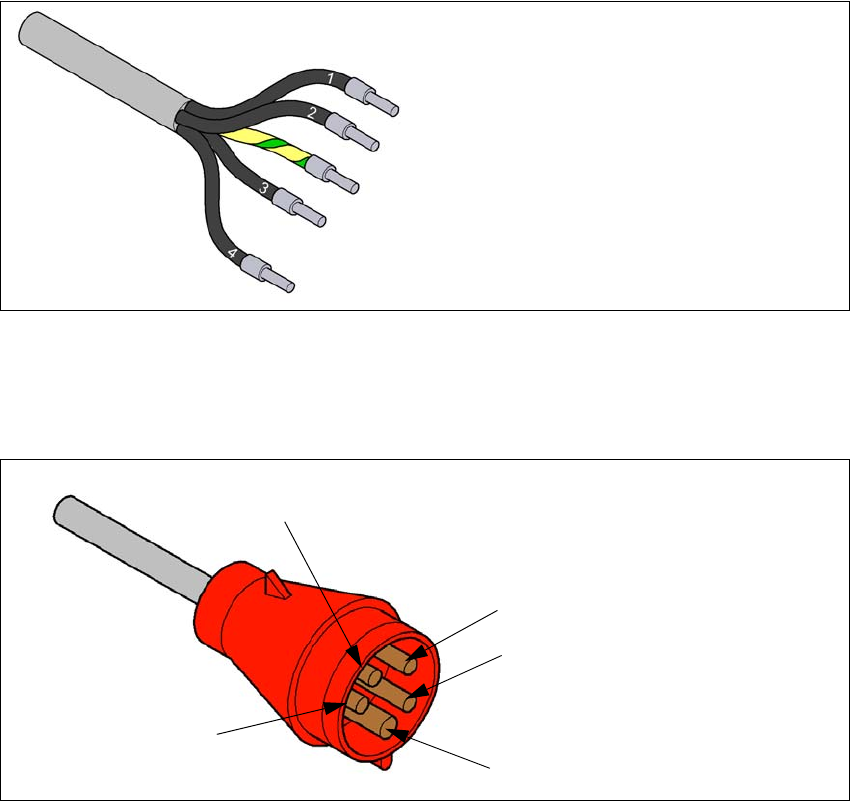

Abb. 4.2 - 3 Bezeichnung der Adern am Netzanschlusskabel
– Die Maschine ist für die Spannungen 380V AC, 400V AC oder 415V AC konfiguriert.
An der Maschine befindet sich das Netzanschlusskabel MIT Cekon-Stecker. 4
4
Abb. 4.2 - 4 Belegung des Cekon-Steckers
1 = (L1): Drehstromphase
2 = (L2): Drehstromphase
3 = (L3): Drehstromphase
4 = (N): Neutralleiter
grün/gelb = (PE): Schutzleiter
PE
L1
L2
L3
N
4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE SX1/SX2/DX1/DX2
4.2 Infrastruktur des Aufstellungsorts Ab Softwareversion SR.706.xx Ausgabe 06/2012 DE
212
4.2.3.5 Netzversorgungskabel anschließen
4

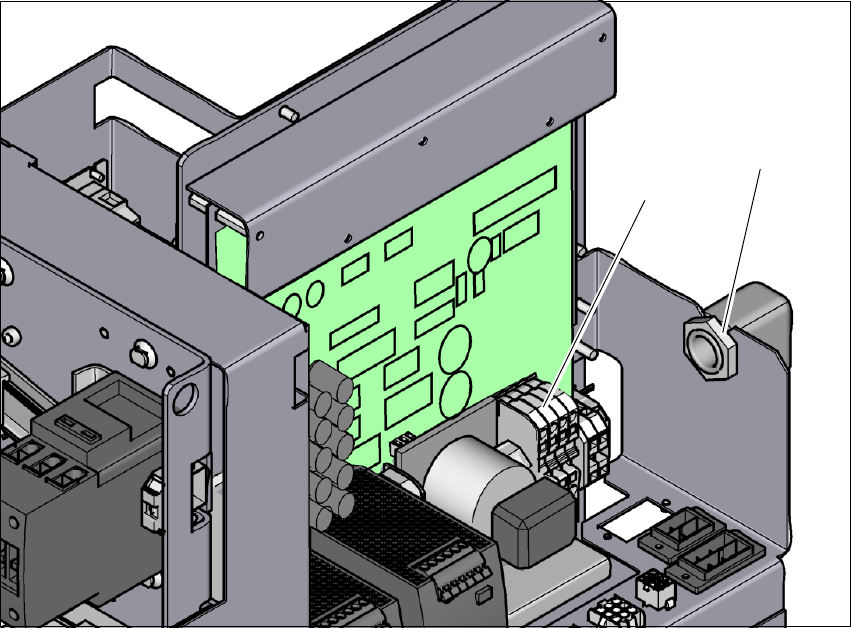

Abb. 4.2 - 5 Klemmenfeld für den Anschluss des Netzanschlusskabels
(1) Klemmenfeld (X99)
(2) Kabelverschraubung
Crimpen Sie an jedes Aderende eine Aderendhülse.
Lösen Sie die Mutter an der Kabelverschraubung (Pos. 2).
Führen Sie das Netzversorgungskabel durch die Kabelverschraubung (Pos. 2) zum Klem-
menfeld X99 (Pos. 1).
Klemmen Sie das Kabel am Klemmenfeld X99 (Pos. 1) an
(L1): Drehstromphase 4
(L2): Drehstromphase 4
(L3): Drehstromphase 4
(N): Neutralleiter 4
(PE): Schutzleiter PE 4
Sorgen Sie für einen genügend großen Biegeradius. Die Adern dürfen nicht geknickt werden.
Ziehen Sie die die Kabelverschraubung handfest an.
(1)
(2)
