5 Aufgaben an der Maschine Betriebsanleitung SIPLACE SX1/SX2/DX1/DX2 5.15 BE-Wagen an- bzw. abdocken Ab Softwareversion SR.706.xx Ausgabe 0 6/2012 DE 302
Betriebsanleitung SIPLACE SX1/SX2/DX1/DX2 5 Aufgaben an der Maschine
Ab Softwareversion SR.706.xx Ausgabe 06/2012 DE 5.15 BE-Wagen an- bzw. abdocken
301
5

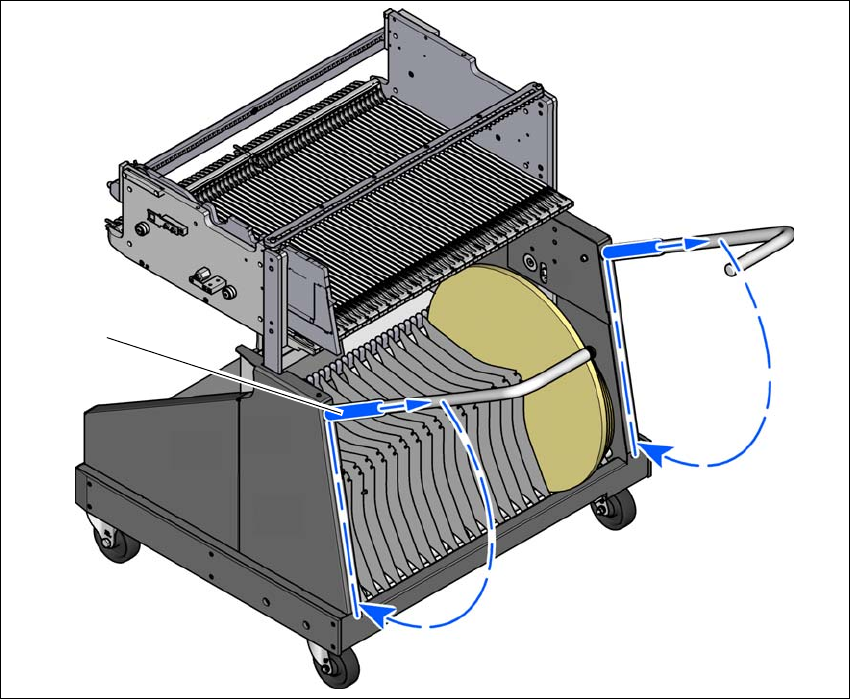

Abb. 5.15 - 6 BE-Wagen - Griffe nach unten schwenken
(1) Hülse nach oben schieben
(2) Griffe nach unten klappen
(1)
(2)
(2)
5 Aufgaben an der Maschine Betriebsanleitung SIPLACE SX1/SX2/DX1/DX2
5.15 BE-Wagen an- bzw. abdocken Ab Softwareversion SR.706.xx Ausgabe 06/2012 DE
302
Betriebsanleitung SIPLACE SX1/SX2/DX1/DX2 6 Stationserweiterungen
Ab Softwareversion SR.706.xx Ausgabe 06/2012 DE 6.1 Pipettenwechsler
303
6 Stationserweiterungen
Für die jeweiligen Konfigurationsmöglichkeiten und Optionen, sehen Sie bitte die jeweilige Spezi-
fikation des SIPLACE Automaten SX1/SX2 oder der SIPLACE DX1/DX2.
6.1 Pipettenwechsler
Mit Pipettenwechslern lässt sich die Flexibilität der Bestückköpfe für die Verarbeitung unterschied-
licher Bauelementetypen ganz erheblich steigern. Wird aufgrund des Bestückprogramms ein Pi-
pettenwechsel nötig, so legt der Bestückkopf automatisch die alte Pipette in die Pipettengarage
zurück und holt die neue ab. Zudem können die bei der Vakuumprüfung ausgesonderten Pipetten
rasch gewechselt werden.
Das Aufnehmen von Pipetten aus einem Pipettenwechsler ist wesentlich exakter und schneller,
als dies manuell möglich wäre. Für den Bestückprozess von kleinen Bauelementen ist es unab-
dingbar, dass die radiale Exzentrizität bei der Pipettenrotation minimal ist.
Der Grundaufbau des Pipttenwechslers für den SIPLACE SpeedStar, 12-Segment Collect&Place
Kopf und den SIPLACE MultiStar Kopf, ist identisch. Es dürfen jedoch nur die Pipettenmagazine,
die für den jeweiligen Bestückkopf bestimmt sind, verwendet werden.
VORSICHT
Wird ein Pipettenmagazin für den SIPLACE MultiStar am Stellplatz eines SIPLACE SpeedStar
oder 12-Segment Collect&Place Kopf eingesetzt, besteht Kopfcrash-Gefahr. 6
6.1.1 Pipettenwechsler für den SIPLACE SpeedStar
Artikel-Nr. 00519715-xx Pipettenwechsler SX, C&P20 für Position 1 oder 2
