Betriebsanleitung SIPLACE SX1/SX2/DX1/DX2 4 Aufstellen und Inbetriebnahme Ab Softwareversion SR.706.xx Ausgabe 06/2012 DE 4.3 Den Automaten aufstellen 221 4.3.6 Maschinenfüße (Höhenadapter) wechseln Der Automat steht auf…
4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE SX1/SX2/DX1/DX2
4.3 Den Automaten aufstellen Ab Softwareversion SR.706.xx Ausgabe 06/2012 DE
220
4.3.5 Werkzeuge und Hilfsmittel
Für die Höheneinstellung des Automaten benötigen Sie folgende Werkzeuge und Hilfsmittel:
– Offener Doppelringschluessel Schlüsselweite 20, Art. Nr. 03080496-01
– Drehmomentenschluessel mit Einstellskala, Art. Nr. 03080498-01und Verlängerung 1/2 Zoll,
Art. Nr. 03080499-01
– Sechskant-Schraubendreher Einsatz Größe 12 Art.-Nr. 03080501-01
– Sechskant-Schraubendreher Einsatz Größe 14 Art.-Nr. 03080502-01
– Sechskantstiftschlüssel für Innensechskantschrauben zum Sichern der Maschinenfüße mit
Madenschraube
– Wellenwasserwaage (Genauigkeit 0,02 mm/m), Art.-Nr. 00353825-01
– Messvorrichtung Maschinenausrichtung, Art.-Nr. 03075826-01
zur Auflage für die Wellenwasserwaage für das Ausrichten auf den Portalen. 4
– SX/DX-Maschinen-Ausrichtlehre 2 komplett, Art.-Nr. 03077785-01
– SX/DX-Maschinen-Ausrichtlehre 1 komplett, Art.-Nr. 03077777-01
zum Ausrichten der Flucht an den Leiterplattentransporten in der Linie 4
– Gabelstapler (Spezifikation siehe 4.1.4.3 auf Seite 203).
– Luftkissen-Transportsystem: SIPLACE HSxx, Art.-Nr. 00119002-S01 (Optional)
Betriebsanleitung SIPLACE SX1/SX2/DX1/DX2 4 Aufstellen und Inbetriebnahme
Ab Softwareversion SR.706.xx Ausgabe 06/2012 DE 4.3 Den Automaten aufstellen
221
4.3.6 Maschinenfüße (Höhenadapter) wechseln
Der Automat steht auf 4 Maschinenfüßen (Höhenadapter) (siehe Pos. 1 in Abb. 4.3 - 2, Seite 221)
Für die verschiedenen LP-Transporthöhen gibt es die entsprechenden Höhenadapter.
4
Abb. 4.3 - 2 Höhenadapter des Automaten
(1) Sechskantschraube zur Höheneinstellung
(2) Kerbe für die Sicherung gegen Herabfallen (Sicherungsschraube)
(3) Verschiedene Maße der Höhenadapter
– Höhenadapter für die LP-Transporthöhen 900 (Artikel Nr. 03067048-xx)
– Höhenadapter für die LP-Transporthöhen 930 (Artikel Nr. 03067046-xx)
– Höhenadapter für die LP-Transporthöhen 950 (Artikel Nr. 03065876-xx)
(3)
(1)
(2)
4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE SX1/SX2/DX1/DX2
4.3 Den Automaten aufstellen Ab Softwareversion SR.706.xx Ausgabe 06/2012 DE
222
4

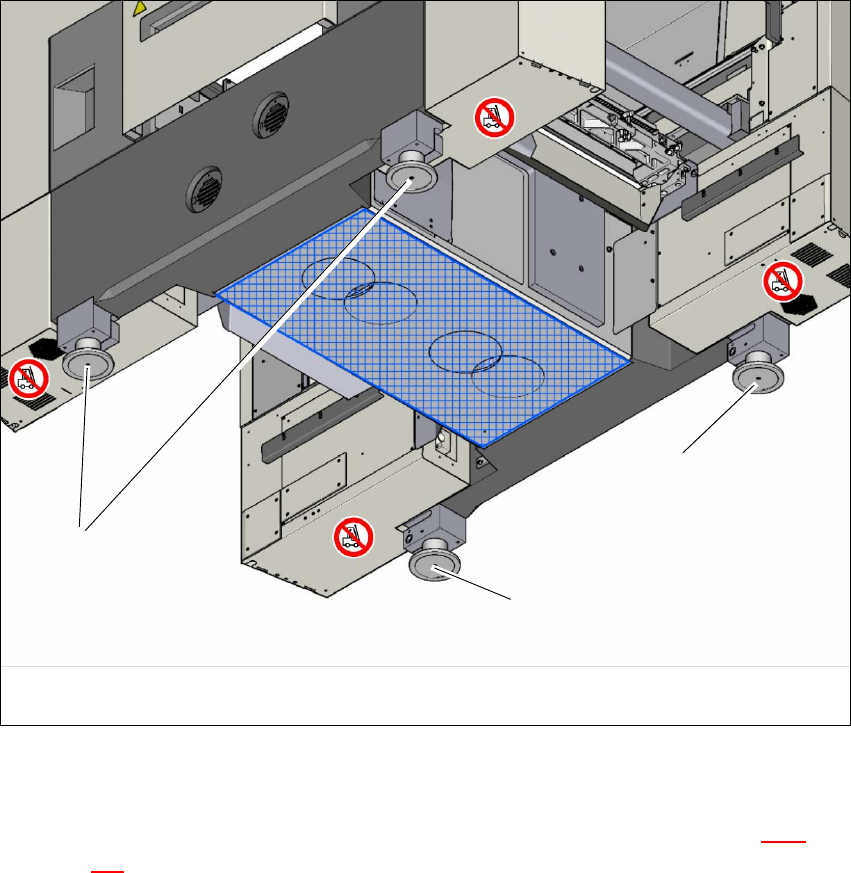

Abb. 4.3 - 3 Maschinenfüße (Höhenadapter) des Automaten (Beispiel SX1/SX2)
(1) 4 Höhenadapter - für verschiedene Höhen
Schieben Sie die Gabel des Gabelstaplers unter den Automaten. Sehen Sie dazu 4.3.2, auf-
Seite 217
.
Heben Sie den Automaten mit dem Gabelstapler etwa 35 cm hoch. So können Sie die Hö-
henadapter nach unten herausziehen.
(1)
(1)
(1)
