5 Aufgaben an der Maschine Betriebsanleitung SIPLACE SX1/SX2/DX1/DX2 5.15 BE-Wagen an- bzw. abdocken Ab Softwareversion SR.706.xx Ausgabe 0 6/2012 DE 298 5.15.4 BE-W agen andocken 5 Abb. 5.15 - 4 BE-Wagen andocken (1) V …
Betriebsanleitung SIPLACE SX1/SX2/DX1/DX2 5 Aufgaben an der Maschine
Ab Softwareversion SR.706.xx Ausgabe 06/2012 DE 5.15 BE-Wagen an- bzw. abdocken
297
5

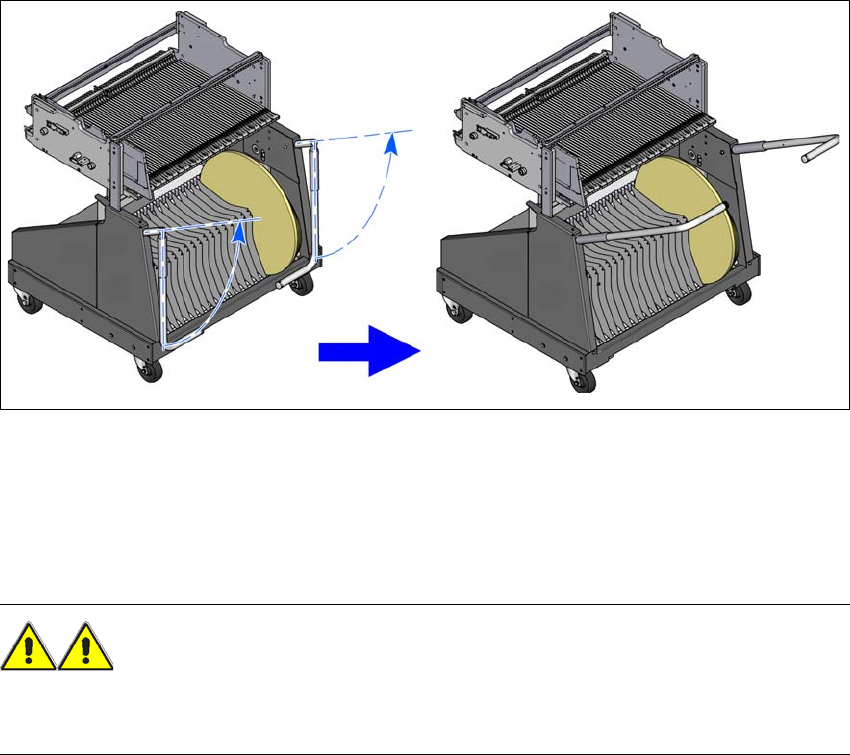

Abb. 5.15 - 3 BE-Wagen - Griffe zum Schieben nach oben schwenken
Ziehen Sie den BE-Wagen beidhändig an den Griffen aus dem Automaten.
5.15.3 Sicherheitshinweise zum Bewegen des BE-Wagens
WARNUNG
Zur Vermeidung von Unfällen halten Sie sich unbedingt an nachstehende Regeln, wenn Sie den
BE-Wagen bewegen.
Fassen Sie den BE-Wagen immer mit beiden Händen an den Griffen, wenn Sie ihn verfahren
wollen.
Beachten Sie, dass ein mit Zuführmodulen voll bestückter BE-Wagen ab ca. 20° Neigung
seitlich oder nach vorne kippen kann.
Achten Sie darauf, dass die Fläche, auf der Sie den Wagen bewegen, auf jeden Fall eine we-
sentlich geringere Neigung hat.
Der Untergrund des Automaten darf maximal ein Gefälle von 0,63% aufweisen. Das ent-
spricht einem Gefälle von 5mm auf einer Stecke von 800 mm (z. B. die Breite eines BE-Ti-
sches).
Achten Sie darauf, nicht mit Hindernissen zu kollidieren. Bei entsprechender Geschwindigkeit
könnte der Wagen nach vorne kippen.
5 Aufgaben an der Maschine Betriebsanleitung SIPLACE SX1/SX2/DX1/DX2
5.15 BE-Wagen an- bzw. abdocken Ab Softwareversion SR.706.xx Ausgabe 06/2012 DE
298
5.15.4 BE-Wagen andocken
5

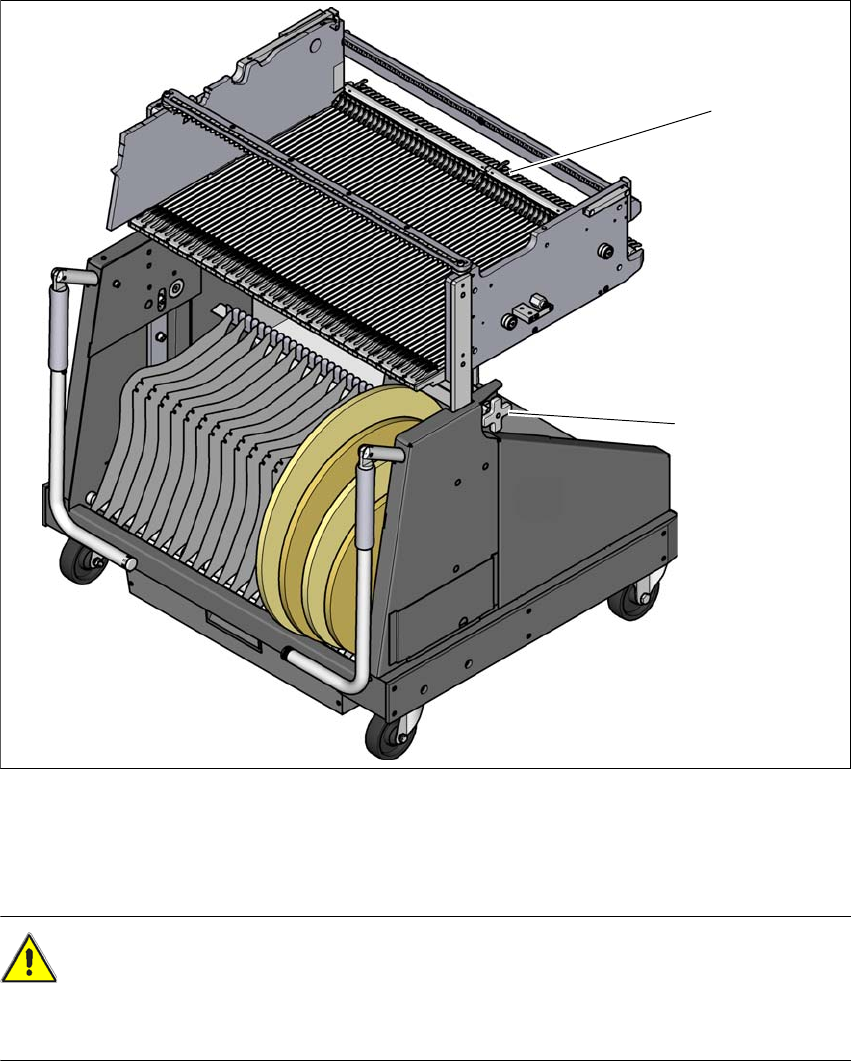

Abb. 5.15 - 4 BE-Wagen andocken
(1) Verriegelungsklinken
(2) Höheneinstellung zur Feinjustage an die Maschinenhöhe
VORSICHT 5
Geben Sie acht, wenn Sie den BE-Wagen in den Automaten einschieben und stoßen Sie mit den
Verriegelungsklinken nicht gegen Hindernisse.
(2)
(1)
Betriebsanleitung SIPLACE SX1/SX2/DX1/DX2 5 Aufgaben an der Maschine
Ab Softwareversion SR.706.xx Ausgabe 06/2012 DE 5.15 BE-Wagen an- bzw. abdocken
299
HINWEIS 5
Schneiden Sie die Gurte am Frontende der X-Zuführmodule bündig ab, bevor Sie den BE-
Wagen andocken. Die entleerten Gurte gelangen sonst nicht in den Leergurtleitkanal.
VORSICHT 5
Überprüfen Sie, dass sich der Bestückkopf außerhalb des BE-Wagen-Verfahrbereichs befindet.
Schieben Sie den BE-Wagen vorsichtig bis zum Anschlag in den Automaten. Der Anschlag-
klotz (2) des BE-Tisches muss unter den Winkel für die Tischhöhenkontrolle (1) am Maschi-
neneinzug passen (rechte und linke Seite).
5

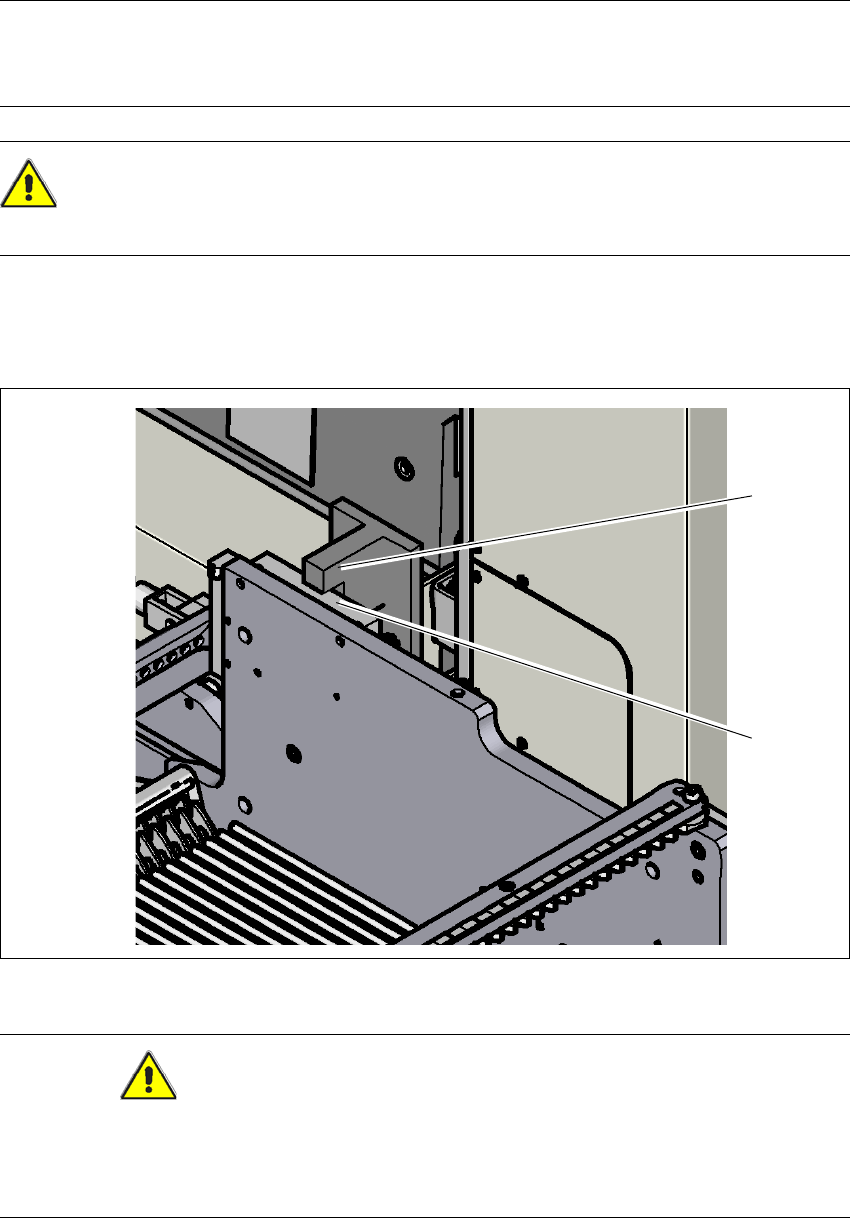

Abb. 5.15 - 5 Tischhöhenkontrolle
VORSICHT
Die beiden Winkel (an der rechten und linken Seite) für die Tischhöhenkontrolle (1) dürfen nicht
demontiert werden. Wird einer dieser Winkel demontiert, kann es zu einem Kopfcrash durch zu
hohe BE-Tische kommen. 5
5
(1)
(2)
