6.10 LP-Ausrichtung
Artikel-Nr. 00119677-xx LP-Ausrichtung Einfachtransport
Artikel-Nr. 00119678-xx LP-Ausrichtung Doppeltransport
6.10.1 Beschreibung
Leiterplatten, die verarbeitet werden sollen, besitzen zuweilen ein Längen-/Breitenverhältnis von
1:2 oder ungünstiger. Das bedeutet, dass die kürzere Seite der LP in LP-Transportrichtung zeigt.
Während des Transports können sich solche Leiterplatten etwas verdrehen, so dass die Passmar-
ken nicht mehr im Suchfenster der LP-Kamera liegen. Die Option "LP-Ausrichtung" sorgt dann da-
für, dass diese Leiterplatten wieder exakt an der Stoppposition ausgerichtet werden.
Werden Leiterplatten mit Aussparungen in Transportrichtung verarbeitet, kann dies bei Auto-
maten mit mechanischem Stopper und bei Automaten, die diese Position mit Laserlichtschranke
überwachen zu unterschiedlichen Bearbeitungspositionen führen. Mit der Option "LP-Ausrich-
tung" wird sichergestellt, dass die Leiterplatten bei allen LP-Transporten an derselben Position
gestoppt werden. Die Option "LP-Ausrichtung" gibt es für den Einfach- und den Doppeltransport.
Die Leiterplatte wird in den Bestückbereich transportiert, bis die Laserlichtschranke das Stoppsig-
nal für den LP-Transport auslöst. Danach fährt der Hubtisch mit den LP-Anschlägen in eine Posi-
tion nach oben, in der die Leiterplatte noch nicht geklemmt wird und von den Transportbändern
noch bewegt werden kann. Die beiden LP-Anschläge befinden sich in Höhe der Leiterplatte, die
LP-Unterstützungen (magnetische Stifte) berühren bereits die Leiterplatte. Beide Transportbän-
der fahren die Leiterplatte gegen die LP-Anschläge und richten sie währenddessen aus. Danach
fährt der Hubtisch in seine obere Endposition, klemmt die Leiterplatte und löst diese von den LP-
Anschlägen, um den Bestückprozess nicht zu beeinträchtigen. Nach dem Bestückprozess wer-
den Hubtisch und LP-Ausrichtung abgesenkt und die Leiterplatte weitertransportiert.
6.11 Siemens-Schnittstelle
Artikel-Nr. 00116808-xx SIPLACE Interface
An den SIPLACE Bestückautomaten der SX und X-Serie wird die Transportschnittstelle nach dem
SMEMA-Standard konfiguriert. Es besteht allerdings auch die Möglichkeit, diese Schnittstelle ge-
mäß dem Siemens-Standard zu nutzen. Dies ist von großem Vorteil, wenn ein Automat der SX
und X-Serie in ältere SIPLACE-Linien integriert werden soll. Eine Nachrüstung der älteren Auto-
maten auf SMEMA-Standard ist dann nicht erforderlich.
Konfigurieren Sie einfach die Transportschnittstelle der Automaten der SX und X-Serie auf den
Siemens-Standard und verbinden Sie die Automaten mit dem zugehörigen Schnittstellenkabel.
Betriebsanleitung SIPLACE SX1/SX2/DX1/DX2 6 Stationserweiterungen
Ab Softwareversion SR.706.xx Ausgabe 06/2012 DE 6.12 Magnetstiftunterstützung
355
6.12 Magnetstiftunterstützung
Artikel-Nr. 00119680-xx Magnetstiftunterstützung
Breite Leiterplatten haben die Tendenz, beim Bestücken durchzufedern, sodass unter Umständen
die Bauelemente nicht mehr mit der gewünschten Genauigkeit bestückt werden. Auch stark ge-
wölbte Leiterplatten beeinflussen die Bestückgenauigkeit. Mit dem Platzieren von Magnetstiftun-
terstützungen auf dem Hubtisch lässt sich dieses Problem leicht beheben.
6

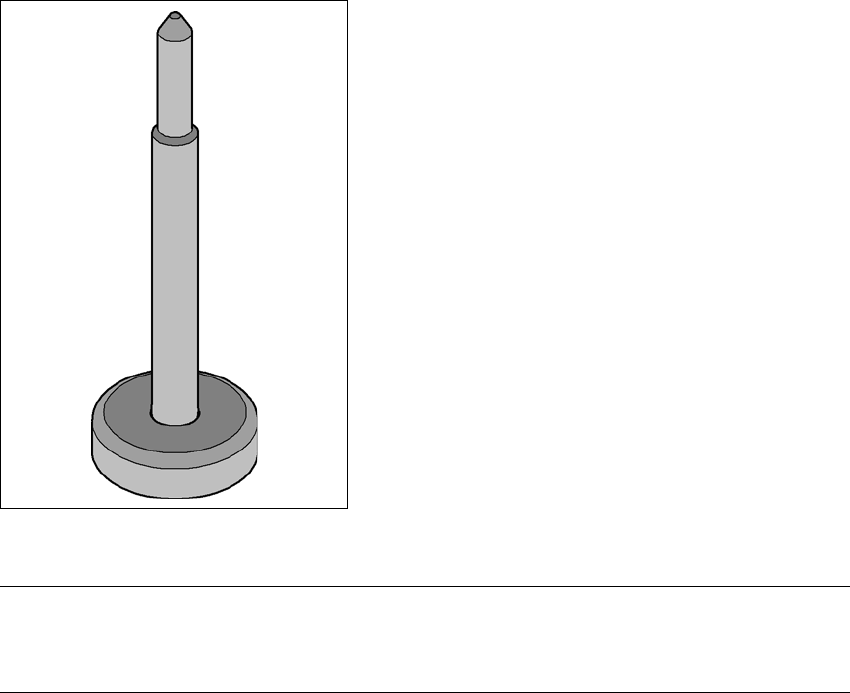

Abb. 6.12 - 1 Magnetstiftunterstützung
Hinweis
Die freie Positionierung der Magnetstiftunterstützungen wird durch die Stopperleiste des Leiter-
plattentransportes eingeschränkt. 6
6 Stationserweiterungen Betriebsanleitung SIPLACE SX1/SX2/DX1/DX2
6.13 Vakuumpumpe Ab Softwareversion SR.706.xx Ausgabe 06/2012 DE
356
6.13 Vakuumpumpe
6.13.1 Sicherheitshinweise zur Vakuumpumpe
WARNUNG 6
Beachten Sie die Sicherheitshinweise in der mitgelieferten Betriebsanleitung.
6.13.2 Beschreibung
Jeder Collect&Place-Kopf verfügt über einen eigenen Vakuumerzeuger, der den Halte- und Be-
stückkreis mit dem notwendigen Vakuum versorgt. Die Vakuumerzeuger der Bestückköpfe arbei-
ten nach dem Venturi-Prinzip. In Kombination mit einer Vakuumpumpe lässt sich beim SpeedStar
(C&P20) der Druckluftverbrauch erheblich reduzieren. Die laufenden Betriebskosten sinken je
nach Höhe der Energiekosten.
HINWEIS 6
Die Druckluftverbrauchswerte mit Vakuumpumpe finden Sie in Abschnitt 3.3.4, Seite 104.
6.14 Option Lange Leiterplatte (LBO)
Die Option "Lange Leiterplatte" ermöglicht das Bestücken von Leiterplatten über die spezifizierte
Leiterplattenlänge hinaus. Die maximale Länge beträgt dabei bis zu 610 mm.
