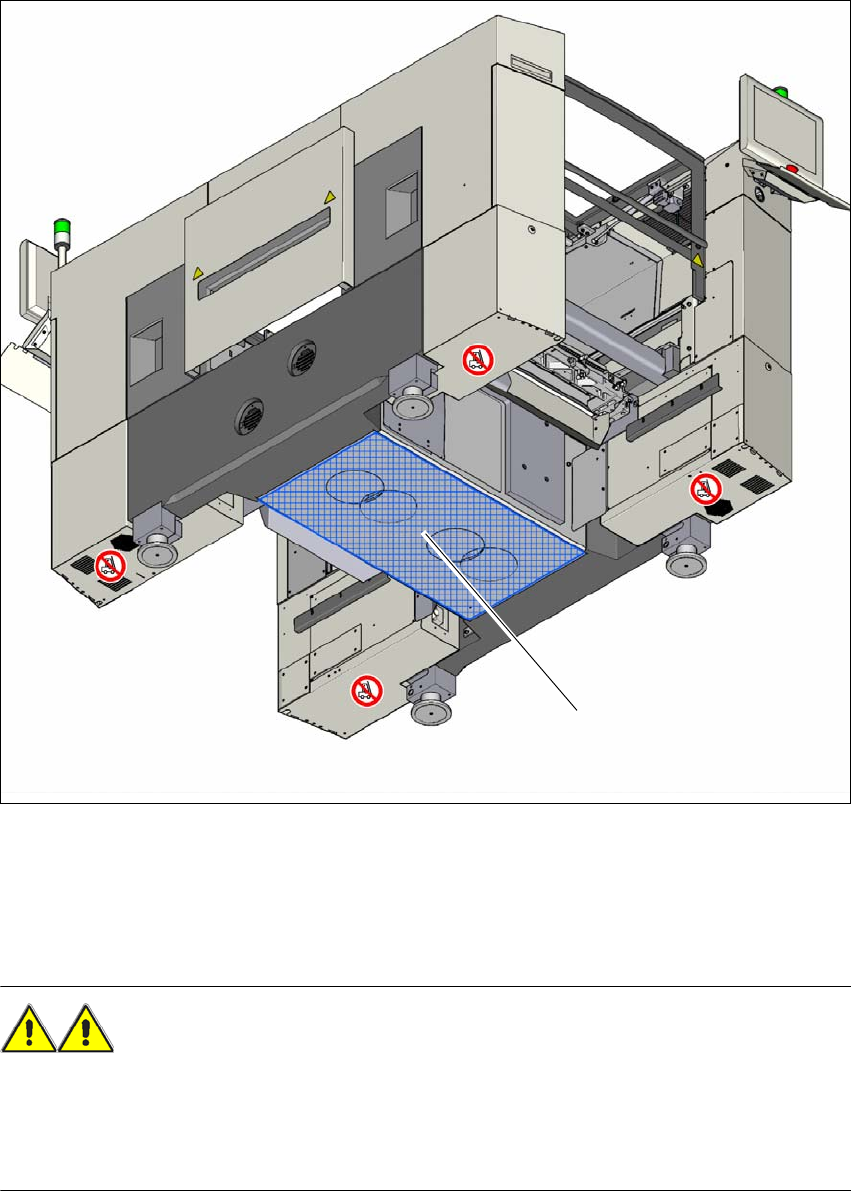

Abb. 4.1 - 4 Auflageflächen - Gabel parallel zur Leiterplatten-Transportrichtung (Beispiel SX1/SX2)
(1) Auflagefläche für die Gabel des Gabelstaplers
4.1.5.4 Was Sie beim Transport unbedingt beachten sollten
WARNUNG 4
Achten Sie beim Transport unbedingt darauf, dass alle Maschinenfüße frei über dem Boden
schweben. Schleifen die Maschinenfüße während des Transports auf dem Boden oder stoßen
diese gegen ein Hindernis, könnten die Maschinenfüße und/oder die Befestigung beschädigt
werden.
(1)
Betriebsanleitung SIPLACE SX1/SX2/DX1/DX2 4 Aufstellen und Inbetriebnahme
Ab Softwareversion SR.706.xx Ausgabe 06/2012 DE 4.2 Infrastruktur des Aufstellungsorts
207
4.2 Infrastruktur des Aufstellungsorts
4.2.1 Empfehlungen zur Untergrundbeschaffenheit
Der Untergrund des Automaten muss fest und eben sein, denn dynamische Kräfte können beim
Betrieb des Automaten Schwingungen am Aufstellort erzeugen. Die Größe der Schwingungen
hängt von der Unterbodenkonstruktion ab. Grundsätzlich geeignet sind, sofern die Parameter für
die Bodenbelastung usw. eingehalten werden:
– Stahlbeton-Deckenkonstruktionen, z.B. Decken in Industriehallen
– Stahlbeton-Bodenplatten, z.B. Betonböden in nicht unterkellerten Industriehallen
– Räume mit Doppelboden, sofern in den Zwischenraum ein stabiles Fundament eingezogen
ist. Für dieses Zwischenfundament gelten die gleichen Aufstellbedingungen. Es kann aus
Stahlträgern oder aus Beton gefertigt sein.
4.2.1.1 Maximale Bodenebenheit
Der Untergrund des Automaten darf maximal ein Gefälle von 0,63% aufweisen. Das entspricht
einem Gefälle von 5 mm auf einer Stecke von 800 mm (z. B. die Breite eines BE-Tisches).
4.2.1.2 Maschinengewicht und Flächenlast
Die Werte für Maschinengewichte und Flächenlast finden Sie in Abschnitt 3.4.1, Seite 105.
4
4.2.2 Druckluftversorgung
4.2.2.1 Druckluftversorgung überprüfen
Überprüfen Sie, ob die Druckluftversorgung den vorgeschriebenen Maschinenspezifikationen
entspricht (siehe Tabelle in Abschnitt 3.3
, Seite 103).
HINWEIS: 4
In der Dokumentation "Netzkonfiguration (Elektrik und Druckluft) für SMD-Anlagen beim Kun-
den", Artikel-Nr. 00191409-xx sind Maßnahmen beschrieben, um die geforderte Spezifikation zu
erzielen.
Protokollieren Sie die Drucklufteigenschaften am Aufstellungsort.
WARNUNG
Lösen Sie niemals Druckluftleitungen, die unter Druck stehen. Es besteht Verletzungsgefahr! 4
4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE SX1/SX2/DX1/DX2
4.2 Infrastruktur des Aufstellungsorts Ab Softwareversion SR.706.xx Ausgabe 06/2012 DE
208
4.2.2.2 Druckluftanschluss am Automaten
4

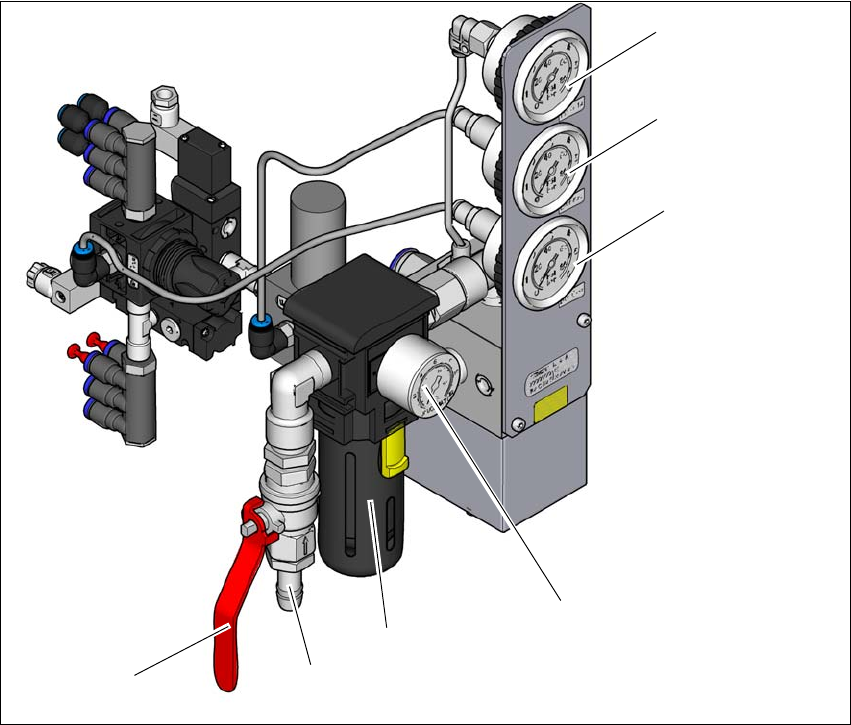

Abb. 4.2 - 1 Drucklufteinheit am Automaten
Legende zu Abbildung 4.2 - 1
(1) Manometer für Versorgungsdruck der Portale 1 und 2
Solldruck: 0,46 ± 0,01 MPa, 4,6 ± 0,1 bar (Anzeigebereich 0 - 0,6 MPa, 0 - 6 bar)
(2) Manometer für Versorgungsdruck der Maschinenkomponenten
Solldruck: 0,5 ± 0,025 MPa, 5 ± 0,25 bar (Anzeigebereich 0 - 0,6 MPa, 0 - 6 bar)
(3) Manometer für Versorgungsdruck der Bulkcase Zuführmodule
Solldruck: 0,25 ± 0,05 MPa, 2,5 ± 0,5 bar (Anzeigebereich: 0 - 0,6 MPa, 0 - 6 bar)
(4) Manometer für Eingangsdruck
Solldruck: 0,5 - 1,0 MPa, 5 - 10 bar (Anzeigebereich: 0 - 1,0 MPa, 0 - 10 bar)
(5) Druckluftfilter
(6) Druckluftanschluss
(7) Absperrhahn in Stellung "AUF"
(6)
(1)
(2)
(3)
(4)
(5)
(7)
