2.8 Restspannungen und Entladezeiten im Automaten
Wird der NOT-HALT-Taster gedrückt oder der Automat abgeschaltet, werden die Zwischenkreis-
spannungen 260 V- für die Portalachsen bzw. 150 V- für die Sternachsen innerhalb kurzer Zeit auf
ungefährliche Restspannungen reduziert.
WARNUNG 2
Der Automat wird mit 3x200V~, 3x208V~, 3x220V~, 3 x 230 V~, 3x380V~, 3x400V~
bzw. 3 x 415 V~ ± 5 %, 50/60 Hz Netzspannung versorgt. Teile dieser Anlage führen daher
lebensgefährliche Spannungen - auch bei ausgeschaltetem Hauptschalter. Unsachgemäßer
Umgang mit diesem Automaten kann deshalb zu Tod oder schwerer Körperverletzung sowie
erheblichem Sachschaden führen.
Beachten Sie deshalb die geltenden Unfallverhütungs- und DIN-Vorschriften (insbesondere
EN 60204, Teil 1 oder IEC 60204, Teil 1) bzw. die Vorschriften Ihres Landes.
Nur qualifiziertes bzw. geschultes Personal darf die Abdeckungen des Stromversorgungsein-
schubes öffnen.
2

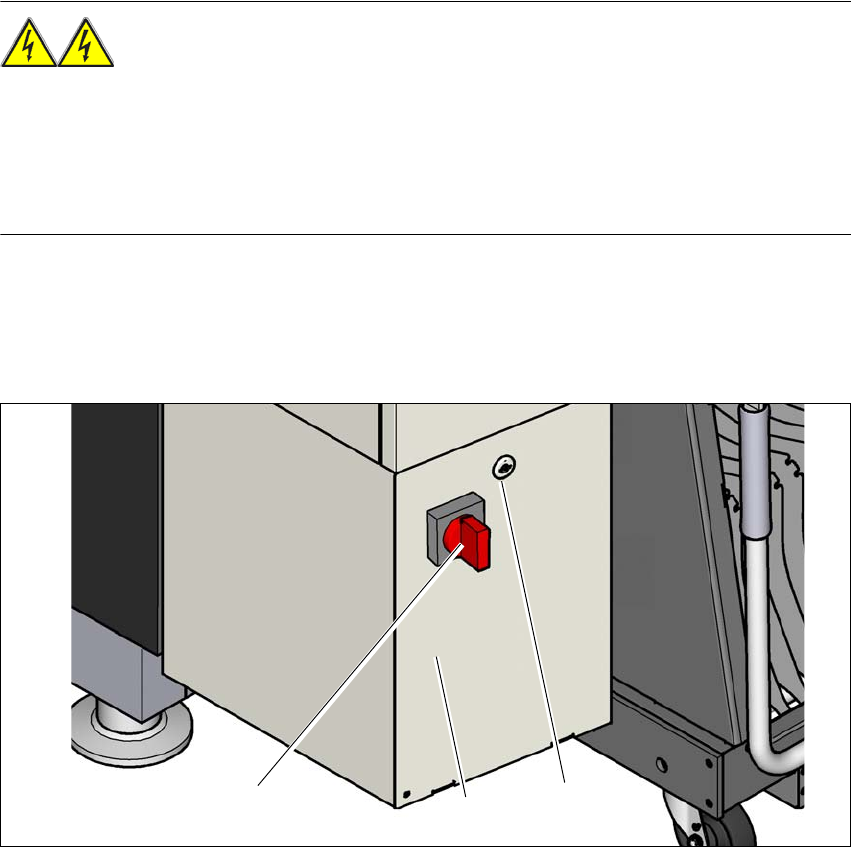

Abb. 2.8 - 1 Stromversorgungseinschub (Beispiel SX1/SX2)
(1) Hauptschalter
(2) Stromversorgungseinschub hinter der Abdeckung
(3) Schloss mit Riegel in der Abdeckung
(3)
(1)
(2)
Betriebsanleitung SIPLACE SX1/SX2/DX1/DX2 2 Betriebssicherheit
Ab Softwareversion SR.706.xx Ausgabe 06/2012 DE 2.8 Restspannungen und Entladezeiten im Automaten
79

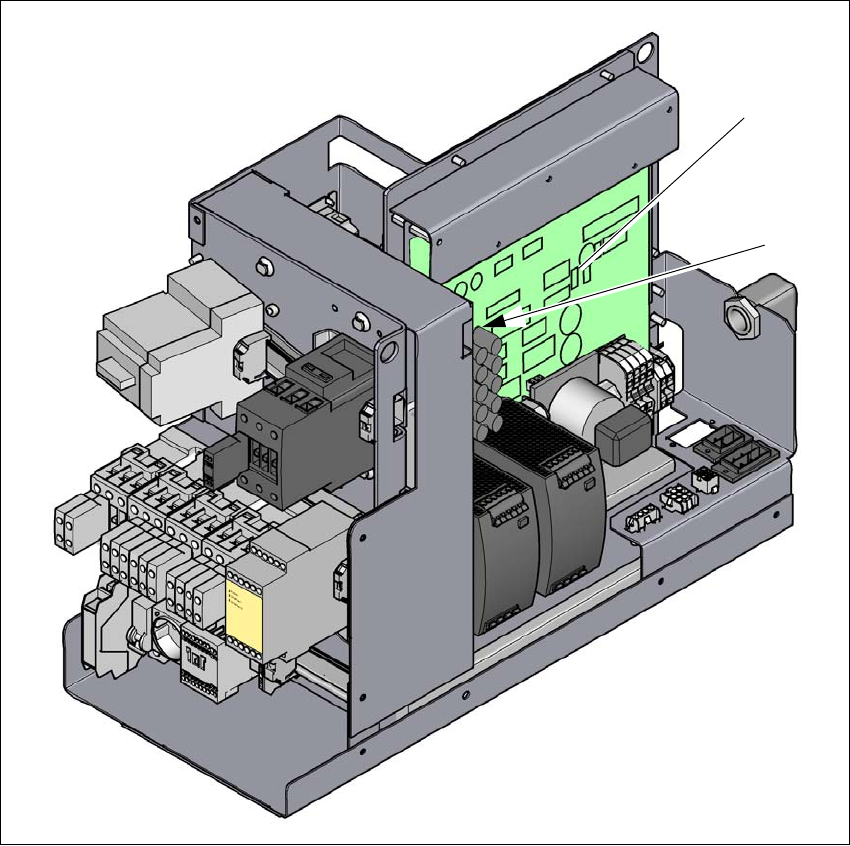

Abb. 2.8 - 2 Messstellen am Stromversorgungseinschub
(1) Sicherungs- und Verteilerplatine (A3)
(2) Gleichrichter-Platine (A7)
(1)
(2)
2 Betriebssicherheit Betriebsanleitung SIPLACE SX1/SX2/DX1/DX2
2.8 Restspannungen und Entladezeiten im Automaten Ab Softwareversion SR.706.xx Ausgabe 06/2012 DE
80
2.8.1 Restspannungen und Entladezeiten nach Ausschalten des Hauptschalter
2
2.8.2 Restspannungen und Entladezeiten nach Drücken des NOT-HALT Tasters
2
Messstelle an der
Sicherungs- und
Verteilerplatine (A3)
(Klemme/Stift)
Spannung bei
Normalbetrieb
Restspannung
Hauptschalter - AUS,
oder Netzausfall Entladezeiten
XB8a / XB8b; jeweils Pin 1 150 V- < 10 V- < 2s
X25, Pin 1 42 V- < 10 V- < 2s
X1A / X1B, jeweils Pin1 24 V- < 10 V- < 2s
XB4; Pin 6 24 V- < 10 V- < 2s
Messstelle an der
Gleichrichter-Platine (A7)
(Klemme/Stift)
Spannung bei
Normalbetrieb
Restspannung
Hauptschalter - AUS,
oder Netzausfall Entladezeiten
XB7a/XB7b, jeweils Pin1 260 V- < 10 V- < 2s
an der gekennzeichneten Stelle
des Gleichrichters DC40V-S 42 V- < 10 V- < 2s
Messstelle an der
Sicherungs- und
Verteilerplatine (A3)
(Klemme/Stift)
Spannung bei
Normalbetrieb
Restspannung bei
NOT-HALT Entladezeiten
XB8a / XB8b; jeweils Pin 1 150 V- < 10 V- < 2s
XB4; Pin 6 24 V- < 10 V- < 2s
Messstelle an der
Gleichrichter-Platine (A7)
(Klemme/Stift)
Spannung bei
Normalbetrieb
Restspannung bei
NOT-HALT Entladezeiten
XB7a/XB7b, jeweils Pin1 260 V- < 10 V- < 2s
an der gekennzeichneten Stelle
des Gleichrichters DC40V-S 42 V- < 10 V- < 2s
