Betriebsanleitung SIPLACE SX1/SX2/DX1/DX2 3 Technische Daten und Baugruppen Ab Softwareversion SR.706.xx Ausgabe 06/2012 DE 3.5 Baugruppenübersichten 113 3.5.2 Baugruppenübersicht SIPLACE SX1 3 3 Abb. 3.5 - 2 SX1-Automat…
3 Technische Daten und Baugruppen Betriebsanleitung SIPLACE SX1/SX2/DX1/DX2
3.5 Baugruppenübersichten Ab Softwareversion SR.706.xx Ausgabe 06/2012 DE
112
3.5 Baugruppenübersichten
3.5.1 Baugruppenübersicht SIPLACE SX2
3
3

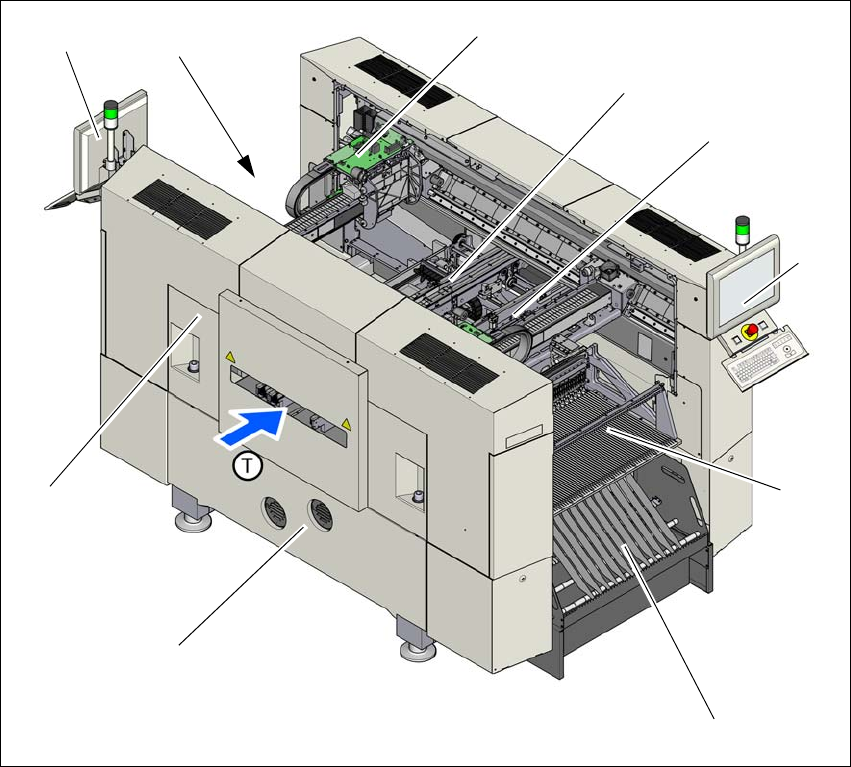

Abb. 3.5 - 1 SX2-Automat - Baugruppenübersicht
(1) Grundmodul
(2) Robotermodul
(3) Portal 2 mit Bestückkopf
(4) Leiterplattentransport (Einfach- oder Doppeltransport)
(5) Portal 1 mit Bestückkopf
(6) Monitor mit Tastatur (2x)
(7) BE-Wagen an Stellplatz 1
(8) Stellplatz 2 mit Einzugsvorrichtung, Gurtschneidgerät, Leergurtleitkanal
(T) Leiterplatten-Transportrichtung
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(6)
(8)
Betriebsanleitung SIPLACE SX1/SX2/DX1/DX2 3 Technische Daten und Baugruppen
Ab Softwareversion SR.706.xx Ausgabe 06/2012 DE 3.5 Baugruppenübersichten
113
3.5.2 Baugruppenübersicht SIPLACE SX1
3
3

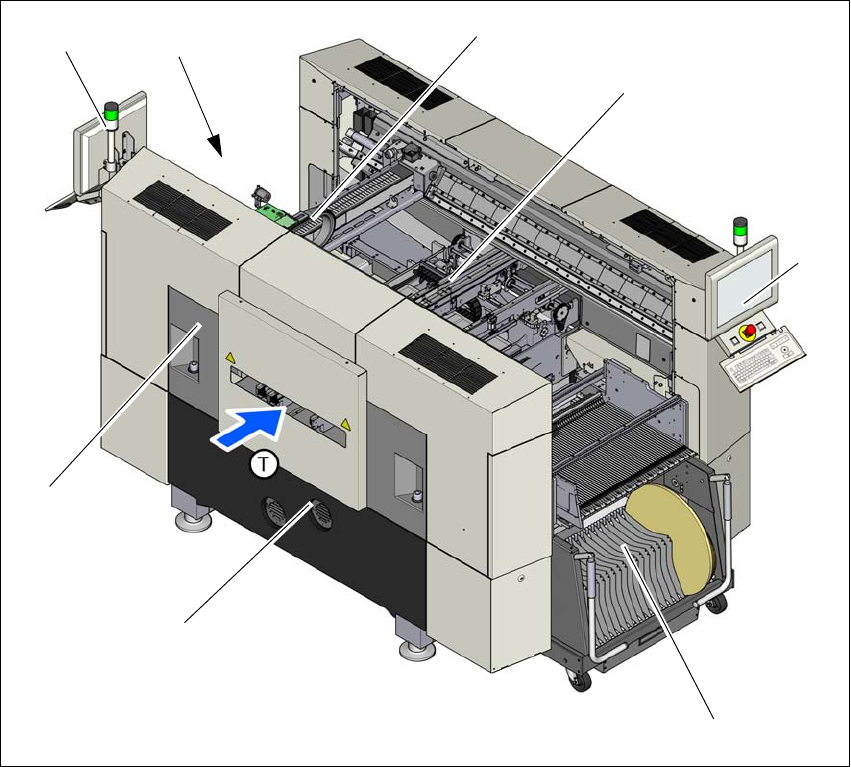

Abb. 3.5 - 2 SX1-Automat - Baugruppenübersicht
(1) Grundmodul
(2) Robotermodul
(3) Portal 1 mit Bestückkopf
(4) Leiterplattentransport (Einfach- oder Doppeltransport)
(5) Monitor mit Tastatur (2x)
(6) Stellplatz 2 mit BE-Wagen
(7) Stellplatz 1 mit Einzugsvorrichtung, Gurtschneidgerät, Leergurtleitkanal
(T) Leiterplatten-Transportrichtung
(1)
(2)
(3)
(4)
(5)
(6)
(5)
(7)
3 Technische Daten und Baugruppen Betriebsanleitung SIPLACE SX1/SX2/DX1/DX2
3.5 Baugruppenübersichten Ab Softwareversion SR.706.xx Ausgabe 06/2012 DE
114
3.5.3 Baugruppenübersicht SIPLACE DX2
3
3
Abb. 3.5 - 3 DX2-Automat - Baugruppenübersicht
(1) Grundmodul
(2) Robotermodul
(3) Portal 1 mit Bestückkopf
(4) Leiterplattentransport (Einfach- oder Doppeltransport)
(5) Portal 2 mit Bestückkopf
(6) Monitor mit Tastatur( 2x)
(7) Gurtcontainer mit Gurtabfallbehälter
(8) Stellplatz 2 mit DX-Tisch, Gurtschneidgerät, Leergurtleitkanal
(9) Stellplatz 1 mit DX-Tisch, Gurtschneidgerät, Leergurtleitkanal
(T) Leiterplatten-Transportrichtung
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(6)
(9)
(8)
